Патент на изобретение №2331560

(54) ОПОРНЫЙ РАЗДЕЛИТЕЛЬ ИЗДЕЛИЙ

(57) Реферат:

Изобретение относится к области транспортировки, упаковки и хранения изделий. Опорный разделитель изделий содержит опорную пластину. В пластине с необходимым шагом выполнены отверстия, в которые вставлены конусные упоры с эллипсом в основании. Большая ось эллипса выставлена относительно оси пластины под углом, обеспечивающим необходимый для данного изделия зазор между соседними упорами. Достигается усовершенствование конструкции опорного разделителя изделий. 3 ил.

Изобретение относится к области транспортировки, упаковки и хранения изделий или материалов, в том числе тонких, гибких, плоских и пространственных, например лицевых кузовных деталей автомобиля в таре.

Известен опорный разделитель изделий, содержащий опорную пластину с пазами, выполненными с необходимым шагом посредством фрезеровки в резиновых или полиамидных брусках (см. чертеж «Гребенка» одного из множества специальных опорных разделителей, применяемых в ОАО “АВТОВАЗ” для транспортировки, упаковки и хранения лицевых кузовных деталей автомобиля в таре), принят за прототип.

К причинам, препятствующим достижению указанного ниже технического результата при использовании известного опорного разделителя изделий, принятого за прототип, относится то, что разделитель специальный изготовлен для определенного изделия и его нельзя использовать для других изделий вследствие несовершенства конструкции разделителя.

Сущность изобретения заключается в следующем.

Задача – усовершенствовать конструкцию опорного разделителя изделий, чтобы его можно было использовать в машиностроении, в том числе в автомобилестроении, в качестве унифицированного элемента в устройствах для транспортировки, упаковки и хранения изделий, в частности лицевых кузовных деталей автомобиля в таре, без соприкосновения друг с другом.

Технический результат – обеспечение унификации разделителей и обеспечение сохранности изделий при транспортировке за счет их неподвижности.

Указанный технический результат при осуществлении изобретения достигается тем, что опорный разделитель изделий состоит из опорной пластины, в которой с необходимым шагом выполнены отверстия. В отверстия вставлены упоры, рабочая часть которых представляет собой конус с эллипсом в основании.

Унификация разделителя достигается за счет того, что упоры установлены в опорной пластине так, что большая ось эллипса выставлена относительно оси пластины под некоторым углом, обеспечивающим необходимый для данного изделия зазор между соседними упорами. Конусность упоров облегчает установку изделия между ними, а выбранный зазор обеспечивает неподвижность изделий при транспортировке, что содействует их сохранности.

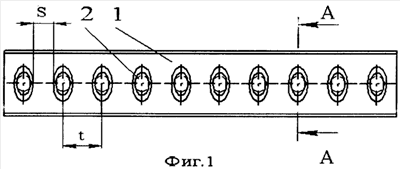

На чертежах представлено: на фиг.1 и 2 изображены два вида исполнения опорного разделителя изделий, а на фиг.3 – разрез по А-А с фиг.1.

Сведения, подтверждающие возможность осуществления изобретения с получением вышеуказанного результата, заключаются в следующем.

Опорный разделитель изделий (фиг.1-3) состоит из опорной пластины 1, в которой с необходимым шагом t выполнены отверстия. В отверстия вставлены конусные упоры с эллипсом в основании 2.

Опорный разделитель изделий работает следующим образом.

Упоры 2 устанавливаются в опорной пластине 1, причем большая ось эллипса выставляется относительно оси пластины под некоторым углом, обеспечивающим необходимый зазор S между соседними упорами.

Опорный разделитель изделий предполагается применять в машиностроении, в том числе в автомобилестроении, производстве бытовой техники и проч., а также в других областях человеческой деятельности при транспортировке, упаковке и хранении изделий или материалов, в том числе сравнительно тонких пространственных, например лицевых кузовных деталей автомобиля в таре.

Использование изобретения позволяет:

– обеспечивать оптимальную плотность загрузки изделий, что снижает затраты на изготовление тары, сокращает потребность в производственных площадях;

– исключать перемещение изделий в таре при транспортировке, что гарантирует их сохранность;

– снижать цикл подготовки производства за счет использования заранее изготовленных унифицированных разделителей;

– обеспечивать высокую ремонтопригодность;

– достигать высокой технологичности конструкции, что при серийном производстве позволяет обеспечить низкую себестоимость изготовления.

Формула изобретения

Опорный разделитель изделий, содержащий опорную пластину, отличающийся тем, что в пластине с необходимым шагом выполнены отверстия, в которые вставлены конусные упоры с эллипсом в основании, причем большая ось эллипса выставлена относительно оси пластины под углом, обеспечивающим необходимый для данного изделия зазор между соседними упорами.

РИСУНКИ
