Патент на изобретение №2331554

(54) АГРЕГАТ ДЛЯ УПЛОТНЕНИЯ СЫПУЧИХ МАТЕРИАЛОВ

(57) Реферат:

Предлагаемое изобретение предназначено для применения в химической промышленности, агропромышленном комплексе, производстве строительных материалов и других отраслях промышленности. Агрегат содержит вращающиеся валки с приводом вращательного движения, бункер, устройство выгрузки, ленту, охватывающую валки, уплотняющий барабан с выступами, взаимодействующими с ячейками ленты, выполненными на ее наружной поверхности и расположенными в шахматном порядке, и нож, расположенный после уплотняющего барабана и удаляющий излишек сыпучего материала с поверхности ленты. При этом нижний валок выполнен бочкообразным для полного удаления уплотненного сыпучего материала из ячеек в устройство выгрузки. Достигается упрощение конструкции агрегата и повышение качества уплотнения сыпучих материалов. 4 ил.

Предлагаемое изобретение предназначено для применения в химической промышленности, агропромышленном комплексе, производстве строительных материалов и других отраслях промышленности.

Известен агрегат для смешения и уплотнения сыпучих материалов, содержащий ленточный транспортер с приводом, последовательно размещенные дозаторы и смесительные устройства с эластичными элементами, снабженные приводом вращательного движения, барабан с радиальными эластичными элементами и приводом, неподвижную поверхность [Патент РФ №2241530, БИ №34, 2004, МПК В01F 3/18]. К недостаткам данного агрегата следует отнести сложность конструкции и низкую эффективность уплотнения.

Наиболее близким к предлагаемому изобретению является устройство для уплотнения сыпучих материалов, содержащее вращающиеся валки, привод вращательного движения, бункер, устройство выгрузки, эластичные ленты, натяжные и отбойные ролики [А.С. №1368021, 22.09.1987, МПК В01J 2/22].

К недостаткам данного устройства следует отнести сложность конструкции и низкую производительность и эффективность уплотнения.

Задачей данного изобретения является создание агрегата для уплотнения сыпучих материалов, имеющего несложную конструкцию, высокое качество уплотнения.

Поставленная задача достигается тем, что в агрегате для уплотнения сыпучих материалов, содержащем вращающиеся валки с приводом вращательного движения, бункер, устройство выгрузки и ленту, охватывающую валки, содержится уплотняющий барабан с выступами, взаимодействующими с ячейками ленты, выполненными на ее наружной поверхности и расположенными в шахматном порядке, и нож, расположенный после уплотняющего барабана и удаляющий излишек сыпучего материала с поверхности ленты, при этом нижний валок выполнен бочкообразным для полного удаления уплотненного сыпучего материала из ячеек в устройство выгрузки.

Благодаря тому что на поверхности ленты ячейки расположены в шахматном порядке, происходит равномерное распределение материала по ячейкам и более эффективное использование поверхности ленты. Наличие на поверхности уплотняющего барабана выступов позволяет уплотнять материал в ячейках ленты. Бочкообразная форма нижнего валка позволяет полностью удалить уплотненный материал из ячеек в устройство выгрузки.

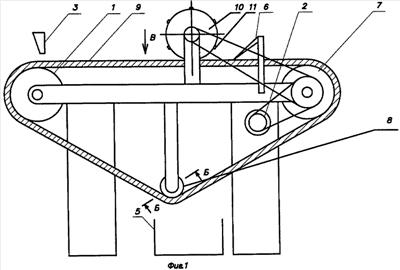

На фиг.1 изображен агрегат для уплотнения сыпучих материалов.

На фиг.2 изображен вид В.

На фиг.3 изображено сечение А-А.

На фиг.4 изображено сечение Б-Б.

Агрегат для уплотнения сыпучих материалов содержит вращающиеся валки 1, 7, 8, привод вращательного движения 2, бункер 3, устройство выгрузки 5, ленту 9 с ячейками 4, расположенными в шахматном порядке, нож 6.

Агрегат для смешения и уплотнения сыпучих материалов работает следующим образом. Подлежащие уплотнению сыпучие материалы подаются из бункера 3 на поверхность ленты 9. Материал попадает в ячейки 4 и движется вместе с лентой. При движении ленты под уплотняющим барабаном 10 его выступы 11 проникают в ячейки 4 и уплотняют материал. Лишний материал удаляется с поверхности ленты с помощью ножа 6. Готовый продукт выгружается в устройство выгрузки 5.

Формула изобретения

Агрегат для уплотнения сыпучих материалов, содержащий вращающиеся валки с приводом вращательного движения, бункер, устройство выгрузки и ленту, охватывающую валки, отличающийся тем, что содержит уплотняющий барабан с выступами, взаимодействующими с ячейками ленты, выполненными на ее наружной поверхности и расположенными в шахматном порядке, и нож, расположенный после уплотняющего барабана и удаляющий излишек сыпучего материала с поверхности ленты, при этом нижний валок выполнен бочкообразным для полного удаления уплотненного сыпучего материала из ячеек в устройство выгрузки.

РИСУНКИ
