Патент на изобретение №2331509
|
||||||||||||||||||||||||||
(54) УСТАНОВКА РАСКРЯЖЕВОЧНАЯ МНОГОПИЛЬНАЯ
(57) Реферат:
Изобретение относится к лесной промышленности и может быть использовано для обрезки сучьев с деревьев и протаскивания хлыстов для последующей раскряжевки на сортименты. Установка включает гидроманипулятор универсальный для древесного сырья, приемную эстакаду, пильные агрегаты, рольганг и выносные и продольные транспортеры. Пильные агрегаты установлены по обе стороны продольной оси телескопической поворотной балки гидроманипулятора универсального по несколько агрегатов в первом и втором ряду с возможностью ориентации хлыстов в соответствии с программой раскроя. Продольные транспортеры выполнены из двух частей каждый с возможностью удаления сортиментов в разные стороны. Изобретение увеличивает интенсивность подачи сырья и получения сортиментов. 1 ил.
Изобретение относится к лесной промышленности, в частности к лесным машинам, и может быть использовано для обрезки сучьев с деревьев и протаскивания хлыстов для последующей раскряжевки на сортименты. Известны раскряжевочно-сортировочные комплексы – линии слешерного и триммерного типов, а именно: поточные линии СТИ-1, СТИ-2, СТИ-3 и СЛ-4 (СТИ); поточная линия ЛО-26 и другие (СибНИИЛП и СибНПЛО); комплексы поперечной обработки деревьев конструкции ЦНИИМЭ; поточные линии ПКТБ “Свердлеспрома”; линия Красноярского филиала ВНИИСДМ и поточная линия фирмы “Раума-Репола” (Финляндия) (см. учебное пособие для курсового и дипломного проектирования, СибГТУ, Красноярск, 1997 г.), содержащие пилы слешерного типа и триммерного типа, поперечные транспортеры, ориентирующие транспортеры, транспортеры отходов, приемно-сортировочные транспортеры, лесонакопители и манипуляторы различного типа. Однако все перечисленные установки имеют следующие основные недостатки: – коэффициент заполнения между упорами слешера всего 0,4-0,8, что отрицательно сказывается на производительности; – оси вращения всех пильных дисков располагаются ниже плоскости надвигания сырья, поэтому потенциально каждый обрабатываемый хлыст предрасположен к заклиниванию в пропиле; – невозможность совмещения непроизводительных затрат времени на цикловые операции с собственно рабочими операциями. Известна раскряжевочная установка, включающая эстакаду, конвейер, пильный узел, приемный лоток, шарнирно закрепленный на раме и снабженный гидроцилиндрами поворота в поперечной вертикальной плоскости, размещенные параллельно продольной оси лотка сортировочные конвейеры и установленный между пильным узлом и приемным лотком дополнительный конвейер для приема отходов и короткомерных сортиментов, причем рама приемного лотка смонтирована на рычагах, образующих шарнирный параллелограмм, расположенный в вертикальной продольной плоскости лотка и снабженный гидроцилиндром поворота рычага, а приемный лоток в горизонтальной плоскости выполнен Т-образным (SU 1625688 А1, МПК В27В 5/00). Недостатком известной раскряжевочной установки является то, что процесс раскряжевки и сортировки древесного сырья на ней малопроизводителен с ограниченными технологическими возможностями. Наиболее близким устройством является “Установка раскряжевочная многопильная” (SU 2255855, МПК В27В 31/00, 29/00, 5/00; 12 мая 2004 г.), включающая эстакаду со средством подачи древесного сырья, пильный узел, рольганг, поперечные транспортеры-сбрасыватели, лесонакопители для сортиментов и транспортер отходов, причем в качестве средства подачи древесного сырья используется универсальный манипулятор для древесного сырья, у которого поворотная балка с оборудованием установлена на гидроподъемнике с возможностью изменения высоты расположения ее относительно поверхности земли, причем оба конца поворотной балки снабжены выдвижными телескопами, а захватно-срезающее устройство выполнено из двух захватно-срезающих головок, установленных на концах этих телескопов. Пильный узел выполнен в виде маятниковых пильных блоков, например в количестве семи, установленных поочередно левого и правого исполнения. Однако данная установка имеет небольшую производительность из-за того, что вместе с качественным сырьем приходится разделывать и низкосортную древесину в том же потоке. Изобретение решает задачу увеличения производительности, расширения технологических возможностей при обрезке сучьев и раскряжевке древесного сырья. Технический результат заключается в увеличении интенсивности подачи сырья и получения сортиментов, увеличивая производительность. Указанный технический результат достигается тем, что пильные агрегаты установлены по обе стороны продольной оси телескопической поворотной балки манипулятора, например по шесть или по пять агрегатов в первом и втором ряду, с возможностью ориентации хлыстов в соответствии с программой раскроя, которая назначается в автоматическом режиме при протаскивании хлыстов гидроманипулятором, причем продольные транспортеры выполнены из двух частей каждый, с возможностью удаления сортиментов в разные стороны. На чертеже изображена компоновочная схема установки раскряжевочной многопильной. Установка раскряжевочная многопильная состоит из гидроманипулятора 1, эстакады 2 с растаскивающим устройством 3, пильных агрегатов 4 с выносными поперечными транспортерами 5, рольганга 6 и продольных транспортеров, состоящих из двух частей 7 и 8 каждый, с возможностью удаления сортиментов в разные стороны. По обе стороны продольной оси телескопической поворотной балки манипулятора 1 установлено по несколько пильных агрегатов 4, например по шесть или по пять агрегатов, в первом и втором ряду, с возможностью ориентации хлыстов в соответствии с программой раскроя, которая назначается в автоматическом режиме при протаскивании хлыстов гидроманипулятором 1. Предлагаемая установка работает следующим образом. Гидроманипулятором 1 деревья с эстакады 2, разобщенные растаскивающим устройством 3 захватываются и укладываются на рольганг 6, затем ориентируются по пильным агрегатам 4 первого или второго ряда. После раскряжевки сортименты поперечными транспортерами 5 подаются на транспортеры 7 и 8 согласно программе раскряжевки.
Формула изобретения
Установка раскряжевочная многопильная, включающая гидроманипулятор универсальный для древесного сырья, приемную эстакаду, пильные агрегаты, рольганг и выносные и продольные транспортеры, отличающаяся тем, что пильные агрегаты установлены по обе стороны продольной оси телескопической поворотной балки гидроманипулятора универсального по несколько агрегатов в первом и втором ряду с возможностью ориентации хлыстов в соответствии с программой раскроя, причем продольные транспортеры выполнены их двух частей каждый с возможностью удаления сортиментов в разные стороны.

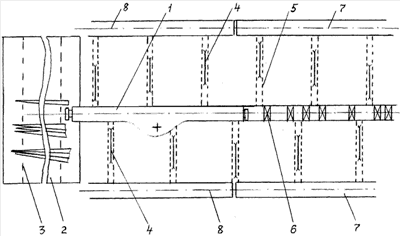

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 30.01.2009
Извещение опубликовано: 20.09.2010 БИ: 26/2010
|
||||||||||||||||||||||||||
