Патент на изобретение №2331500

(54) СПОСОБ КОНТАКТНО-ТОЧЕЧНОЙ СВАРКИ ДИСТАНЦИОНИРУЮЩЕЙ РЕШЕТКИ ТЕПЛОВЫДЕЛЯЮЩЕЙ СБОРКИ ЯДЕРНОГО РЕАКТОРА

(57) Реферат:

Изобретение относится к атомной энергетике, а именно к изготовлению дистанционирующих решеток тепловыделяющих сборок контактно-точечной сваркой. Собирают поле решетки и обжимают его в течение всего времени сварки. Перемещают электроды на рабочую позицию приводом робота с корректировкой их расположения в процессе перемещения. Вычисляют расстояния между крайними ячейками свариваемой решетки в каждом направлении и определяют среднее расстояние между ячейками в каждом направлении решетки по формуле S_напр=(S_прогр·L_напр)/L_прогр, где S_напр – среднее расстояние между ячейками в конкретной свариваемой решетке, мм; S_прогр – расстояние между ячейками решетки, заданное программой робота, мм; L_напр – расстояние между крайними ячейками в конкретной свариваемой решетке, мм; L_прогр – расстояние меду крайними ячейками решетки, заданное программой робота, мм. Корректируют в программе робота координаты расположения ячеек решетки. Перемещают электроды на рабочую позицию и отключают привод робота. Выполняют сварку за счет сжатия электродов и подачи сварочного импульса порядно в каждом направлении решетки по заданной в роботе программе с пропуском ячеек решетки, расположенных в местах прохода направляющих каналов. Уменьшается вероятность возникновения технологических деформаций, повышается производительность и увеличивается срок службы робота. 4 ил.

Изобретение относится к атомной энергетике и может найти применение на предприятиях, изготавливающих тепловыделяющие сборки (ТВС) для энергетических ядерных реакторов, а именно при изготовлении дистанционирующих решеток.

Изготовление дистанционирующей решетки тепловыделяющей сборки ядерного реактора включает изготовление шестигранного обода и ячеек, набор поля ячеек для размещения в них тепловыделяющих элементов и закрепление набранного поля ячеек в шестигранном ободе точечной сваркой (см. Б.А.Дементьев. Ядерные энергетические реакторы, 11-е издание. М.: Энергоатомиздат, 1990 г., стр.44).

Дистанционирующие решетки в ТВС должны обеспечивать точное расположение тепловыделяющих элементов (ТВЭЛ) в соответствии с заданным шагом, при этом соответствовать таким условиям, когда каждая ячейка, соединенная с соседними ячейками, ободом и центральной втулкой контактно-точечной сваркой, должна иметь в месте сварки литое ядро требуемой эквивалентной площади (ОСТ.95.503-84 стандарт отрасли. Соединения сварные и паяные для изделий активных зон ядерных реакторов. Общие технические требования).

Известен способ сварки с использованием робота (см. Сварочные работы под ред. Г.Гердена, перевод с немецкого. М.: Машиностроение, 1988 г. стр.186). Недостатком данного способа является неточность базирования электродов при сварке, так как практически невозможно точное воспроизведение относительного расположения свариваемого узла и робота, соответствующего заложенному в программу (см. там же, стр.186), а это может привести к изменению усилия сжатия электродов в процессе простановки сварной точки и уменьшению сварочного импульса вследствие возникновения шунтирования, возникающего из-за касания электродом поверхности ячейки не в месте сварки.

Известно использование для базирования электродов при сварке дистанционирующих решеток изолирующих насадок (см. патент RU №2138376 С1, 27.09.1999), которые позволяют точно базировать электроды, но усложняют конструкцию сварочного устройства, при этом уменьшается рабочее сечение электродов, следовательно, уменьшаются токо- и теплопроводящие характеристики, ограничивается максимально-допустимое сварочное усилие и вылет электродов, а электроды в процессе сварки выполняют три основные задачи:

сжимают детали, подводят сварочный ток и отводят тепло, выделяющееся в процессе сварки (См. П.Л.Чулочников «Точечная и роликовая электросварка легированных сталей и сплавов». М.: Машиностроение, 1968 г., стр.36). Также для позиционирования электродов с изолирующими насадками необходимо применение дополнительных устройств: видеокамер и оптических датчиков, иначе существует вероятность технологических деформаций, т.е. повреждение дистанционирующей решетки и выход приводов робота из строя вследствие жесткого контакта робот – дистанционирующая решетка.

Эти недостатки устраняются в способе сварки дистанционирующих решеток – прототипе, где для корректировки позиционирования электродов проводят касания электродом свариваемых поверхностей, после чего рассчитывают траекторию движения электродов (см. патент RU №2236049, МКИ G21C 3/34), но при таком способе увеличивается время сварки дистанционирующих решеток, происходит износ рабочих звеньев робота.

Технической задачей изобретения является стабилизация усилия сжатия при сварке дистанционирующих решеток, уменьшение вероятности возникновения жесткого контакта робот – дистанционирующая решетка и вызванных этим технологических деформаций, сокращение времени сварки дистанционирующих решеток и увеличение срока службы робота за счет уменьшения количества ощупываний в процессе сварки дистанционирующей решетки и исключения нагрузок на узлы привода робота в момент сварки.

Эта техническая задача решается тем, что в способе контактно-точечной сварки дистанционирующей решетки тепловыделяющей сборки ядерного реактора, включающем сборку поля решетки, его обжатие в течение всего времени сварки, перемещение электродов на рабочую позицию приводом робота с корректировкой их расположения в процессе перемещения и сварку за счет сжатия электродов и подачи сварочного импульса порядно в каждом направлении решетки по заданной в роботе программе с пропуском ячеек решетки, расположенных в местах прохода направляющих каналов, согласно изобретению перед сваркой вычисляют расстояния между крайними ячейками свариваемой решетки в каждом направлении, определяют среднее расстояние между ячейками в каждом направлении решетки по формуле

S_напр=(S_прогр·L_напр)/L_прогр,

где S_напр – среднее расстояние между ячейками в конкретной свариваемой решетке, мм;

S_прогр – расстояние между ячейками решетки, заданное программой робота, мм;

L_напр – расстояние между крайними ячейками в конкретной свариваемой решетке, мм;

L_прогр – расстояние меду крайними ячейками решетки, заданное программой робота, мм

и корректируют в программе робота координаты расположения ячеек решетки, а сварку осуществляют после перемещения электродов на рабочую позицию и отключения привода робота.

Сущность изобретения поясняется чертежами.

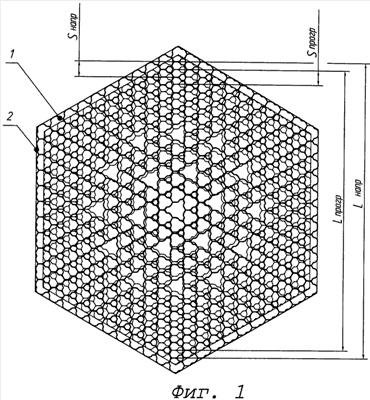

На фиг.1 – расположение ячеек дистанционирующих решеток с координатами свариваемой и описанной программой относительно друг друга;

фиг.2 – положение робота перед сваркой;

фиг.3 – положение робота в момент сжатия электродов при включенном приводе, т.е. жесткого контакта робот – дистанционирующая решетка;

фиг.4 – порядок сварки дистанционирующей решетки по направлениям.

Способ сварки дистанционирующих решеток тепловыделяющих сборок ядерных реакторов осуществляется следующим образом.

Ячейки 1 собирают в поле 2, обжимают его в течение всего времени сварки, перед сваркой проводится корректировка координат расположения ячеек 1 в программе робота 3 с определением среднего расстояния между ячейками 1 по каждому направлению S_напр применительно к конкретной свариваемой решетке по формуле

S_напр=(S_прогр·L_напр)/L_прогр,

затем выполняют сварку по направлениям 4, 5, 6 в определенном порядке, а перед сжатием электродов 7 на рабочей позиции привод 8 робота 3 отключают, после чего электроды 7 сжимают и подают сварочный импульс.

Пример осуществления способа.

Ячейки 1 собирают в поле 2, обжимают его в течение всего времени сварки, перед сваркой по заданной программе проводится определение расстояния L_напр между ячейками 1 для каждого направления, затем рассчитывается среднее расстояние между ячейками 1:

S_напр=(S_прогр·L_напр)/L_прогр=(12,75·243,5)/242,25=12,82 мм,

после расчета корректируются координаты сварных точек с учетом среднего шага 12,82 мм, затем выполняют сварку по направлениям 4, 5, 6, а перед сжатием электродов 7 на рабочей позиции привод 8 робота 3 отключают, после чего электроды 7 сжимают и подают сварочный импульс.

Предложенный способ позволяет стабилизировать усилие сжатия электродов при сварке дистанционирующих решеток, уменьшить вероятность возникновения технологических деформаций, сократить время сварки дистанционирующих решеток и увеличить срок службы робота.

Формула изобретения

Способ контактно-точечной сварки дистанционирующей решетки тепловыделяющей сборки ядерного реактора, включающий сборку поля решетки, его обжатие в течение всего времени сварки, перемещение электродов на рабочую позицию приводом робота с корректировкой их расположения в процессе перемещения и сварку за счет сжатия электродов и подачи сварочного импульса порядно в каждом направлении решетки по заданной в роботе программе с пропуском ячеек решетки, расположенных в местах прохода направляющих каналов, отличающийся тем, что перед сваркой вычисляют расстояния между крайними ячейками свариваемой решетки в каждом направлении, определяют среднее расстояние между ячейками в каждом направлении решетки по формуле

S_напр=(S_прогр·L_напр)/L_прогр,

где S_напр – среднее расстояние между ячейками в конкретной свариваемой решетке, мм;

S_прогр – расстояние между ячейками решетки, заданное программой робота, мм;

L_напр – расстояние между крайними ячейками в конкретной свариваемой решетке, мм;

L_прогр – расстояние меду крайними ячейками решетки, заданное программой робота, мм,

и корректируют в программе робота координаты расположения ячеек решетки, а сварку осуществляют после перемещения электродов на рабочую позицию и отключения привода робота.

РИСУНКИ
