Патент на изобретение №2330231

(54) СТВОЛ АРТИЛЛЕРИЙСКОГО ОРУДИЯ

(57) Реферат:

Изобретение относится к военной технике и может быть использовано при разработке новых или модернизации существующих артиллерийских орудий. Ствол артиллерийского орудия содержит трубу с размещенным на дульной части насадком, выполненным в виде хомута, удерживающего контрольный элемент. В верхней части хомута выполнен сквозной паз для крепления переходника контрольного элемента. Между хомутом и наружной поверхностью трубы размещены упругие, например резиновые, вкладыши. На наружной поверхности трубы выполнены кольцевые бурты, выступающие за наружную поверхность хомута. В верхней части буртов выполнен паз для установки переходника контрольного элемента. Хомут, контрольный элемент и вкладыши размещены между буртами. Изобретение обеспечивает простоту изготовления и уменьшение массы. 3 ил.

Предлагаемое изобретение относится к военной технике и может быть использовано при разработке новых или модернизации существующих артиллерийских орудий.

Известный ствол артиллерийского орудия (а.с. СССР №268217 по заявке 3170662/40-23) содержит трубу с закрепленным на ее дульном конце насадком для крепления контрольного элемента, например отражателя. Насадок по заявке 3170662/40-23 выполнен в виде цилиндрической оболочки, состоящей по длине из двух участков разной толщины (“жесткого” и “податливого”), имеет на наружной поверхности выступ для крепления контрольного элемента, крепится к трубе с помощью шпонки, разрезного кольца и гайки.

Недостатком известного устройства является сложность изготовления и относительно большая масса, создающая дополнительный момент неуравновешенности качающейся части орудия относительно оси цапф.

Задачей данного технического решения является упрощение конструкции и уменьшение массы устройства.

Указанная задача достигается тем, что ствол артиллерийского орудия, содержащий трубу с размещенным на дульной части насадком, выполненным в виде хомута, удерживающего контрольный элемент, согласно изобретению в верхней части хомута выполнен сквозной паз для крепления переходника контрольного элемента, между хомутом и наружной поверхностью трубы размещены упругие, например резиновые, вкладыши, на наружной поверхности трубы выполнены кольцевые бурты, выступающие за наружную поверхность хомута, в верхней части буртов выполнен паз для установки переходника контрольного элемента, а хомут, контрольный элемент и вкладыши размещены между буртами.

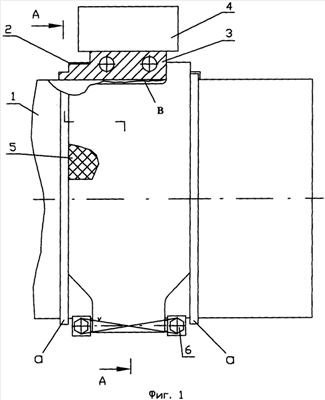

На Фиг.1 изображена дульная часть ствола (вид сбоку) с размещенным на ней насадком, на Фиг.2 – поперечный разрез ствола в районе крепления насадка, на Фиг.3 – вид на паз в буртах для фиксации контрольного элемента от поворота.

Предлагаемый ствол артиллерийского орудия содержит трубу 1 (Фиг.1 и 2), хомут 2, переходник 3 контрольного элемента 4, вкладыши 5 и болты 6. На трубе 1 выполнены бурты “а”, выступающие за наружную поверхность хомута 2. В верхней части буртов выполнены продольные пазы “б” (Фиг.3) для установки переходника 3. Хомут 2 имеет сквозной паз “в” (Фиг.1) для размещения переходника 3, размещен между буртами “а” трубы 1 и стянут болтами 6. Между наружной поверхностью трубы 1 и хомутом 2 размещены упругие демпфирующие (например, резиновые) вкладыши 5 (Фиг.2). Бурты “а” служат для предотвращения смещения контрольного элемента 4 вдоль трубы, пазы “б” (Фиг.3) – для предотвращения поворота его вокруг трубы, вкладыши 5 (Фиг.2) – для компенсации упругой радиальной деформации трубы при выстреле.

Формула изобретения

Ствол артиллерийского орудия, содержащий трубу с размещенным на дульной части насадком, выполненным в виде хомута, удерживающего контрольный элемент, отличающийся тем, что в верхней части хомута выполнен сквозной паз для крепления переходника контрольного элемента, между хомутом и наружной поверхностью трубы размещены упругие, например резиновые, вкладыши, на наружной поверхности трубы выполнены кольцевые бурты, выступающие за наружную поверхность хомута, в верхней части буртов выполнен паз для установки переходника контрольного элемента, а хомут, контрольный элемент и вкладыши размещены между буртами.

РИСУНКИ
