Патент на изобретение №2330184

(54) НАСОСНАЯ УСТАНОВКА БУЛАТОВА И.Л.

(57) Реферат:

Насосная установка предназначена для использования в области добычи нефти с малой отдачей пласта. Содержит резервуар для рабочей жидкости и насос с эластичным рабочим органом. Переключатель потока рабочей жидкости у нее выполнен в виде гидрораспределителя, соединенного одним силовым каналом с насосом с эластичным органом, другим с резервуаром для рабочей жидкости, выполненным в виде замкнутой емкости, а каналом слива с входом нагнетателя. Установка более проста по конструкции и имеет повышенную надежность. 1 з.п. ф-лы, 1 ил.

Изобретение относится к насосным установкам с эластичным рабочим органом.

Известна насосная установка, содержащая резервуар для рабочей жидкости, насос с эластичным рабочим органом, нагнетатель и гидрораспределитель.

По своим признакам и достигаемому результату эта установка наиболее близка к заявляемой и принята за прототип.

Резервуар для рабочей жидкости этой установки выполнен открытым. Недостаток насосной установки заключается в сложности конструкции и малой надежности, обусловленных значительными (>1 км) габаритами с использованием соответствующей длины трубопровода и объема рабочей жидкости, подвергающихся усиленному загрязнению, ведущему при эксплуатации к ускоренному выходу из строя.

Задачей изобретения является упрощение конструкции и повышение надежности насосной установки.

Эта задача достигается тем, что в насосной установке, содержащей резервуар для рабочей жидкости, насос с эластичным рабочим органом, нагнетатель и гидрораспределитель, гидрораспределитель соединяют одним силовым каналом с насосом с эластичным рабочим органом, другим с резервуаром для рабочей жидкости, выполненным в виде замкнутой емкости, а каналом слива с входом нагнетателя. При этом резервуар для рабочей жидкости выполнен эластичным.

Выполнение насосной установки с переключателем потока рабочей жидкости в виде гидрораспределителя, соединенного одним силовым каналом с насосом с эластичным рабочим органом, другим с резервуаром для рабочей жидкости, выполненным в виде замкнутой емкости, а каналом слива с входом нагнетателя, позволяет выполнить установку с замкнутым контуром рабочей жидкости, упростить ее конструкцию и повысить надежность.

Выполнение резервуара для рабочей жидкости эластичным позволяет повысить надежность насосной установки при выполнении ее в варианте погружной, например, для добычи нефти.

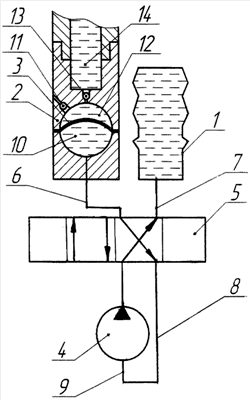

На чертеже показана схема насосной установки Булатова И.Л.

Насосная установка содержит резервуар 1 для рабочей жидкости, насос 2 с эластичным рабочим органом 3, нагнетатель 4 и гидрораспределитель 5. Гидрораспределитель соединен одним силовым каналом 6 с насосом 2, другим силовым каналом 7 с резервуаром 1, выполненным в виде замкнутой емкости, а каналом 8 слива с входом 9 нагнетателя 4, что позволило выполнить установку с замкнутым контуром рабочей жидкости.

При выполнении резервуара 1 для рабочей жидкости эластичным конструкция насосной установки упрощается и повышается ее надежность, особенно при больших наружных давлениях эксплуатации, благодаря уменьшению напряжений в гидросистеме и резервуаре 1.

При эксплуатации установки в позиции гидрораспределителя 5, показанной на чертеже, рабочая жидкость (масло) всасывается из полости 10 насоса 2 и под давлением подается нагнетателем 4 в резервуар 1.

Рабочий орган 3 опускается вниз (по чертежу), обеспечивая поступление пластовой жидкости через обратный клапан 11 в полость 12 насоса 2. В конце хода рабочего органа 3 вниз одним из известных способов (например, по давлению) происходит переключение гидрораспределителя 5 в другую позицию, и масло всасывается из резервуара 1 и подается нагнетателем 4 под давлением в полость 10, обеспечивая движение рабочего органа 3 вверх (по чертежу) и вытеснение пластовой жидкости из полости 12 через обратный клапан 13 в отводящий тракт 14. В конце хода вверх гидрораспределитель 5 снова переключается в позицию по чертежу и цикл повторяется.

Насосная установка Булатова И.Л., благодаря замкнутому контуру потока рабочей жидкости, имеет по сравнению с прототипом более простую конструкцию и повышенную надежность и может использоваться при добыче нефти с малой отдачей пласта.

Формула изобретения

1. Насосная установка, содержащая резервуар для рабочей жидкости, насос с эластичным рабочим органом, нагнетатель и гидрораспределитель, отличающаяся тем, что гидрораспределитель соединен одним силовым каналом с насосом с эластичным органом, другим – с резервуаром для рабочей жидкости, выполненным в виде замкнутой емкости, а каналом слива – с входом нагнетателя.

2. Установка по п.1, отличающаяся тем, что резервуар для рабочей жидкости выполнен эластичным.

РИСУНКИ
