Патент на изобретение №2329890

(54) РАЗЪЕМНАЯ ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ ДЛИННОМЕРНЫХ СТРОИТЕЛЬНЫХ ИЗДЕЛИЙ ИЗ БЕТОНА ИЛИ ЖЕЛЕЗОБЕТОНА

(57) Реферат:

Изобретение относится к устройствам для изготовления длинномерных строительных изделий, главным образом, бетонных, железобетонных. Технический результат: получение длинномерных изделий сложных конфигураций. Разъемная форма для изготовления длинномерных строительных изделий из бетона или железобетона, содержащая стенку и элемент крепления. Стенка для образования полости для размещения арматуры и бетонной или цементно-песчаной смеси выполнена эластичной из синтетической пленки или прорезиненной ткани или резины, и продольно разъемной. Причем к краю стенки прикреплена эластичная лента, обеспечивающая герметичность формы, размещенная под элементом крепления, выполненным в виде застежки-молнии. 4 ил.

Изобретение относится к устройствам для изготовления длинномерных строительных изделий, главным образом, бетонных, железобетонных.

Известны разъемные формы, содержащие стенку, элемент крепления [1, 2]. Такие формы не предназначены для получения изделий сложных конфигураций.

Задачей изобретения является получение длинномерных изделий сложных конфигураций.

Технический результат достигается тем, что в разъемной форме для изготовления длинномерных строительных изделий из бетона или железобетона, содержащей стенку и элемент крепления, стенка для образования полости для размещения арматуры и бетонной или цементно-песчаной смеси выполнена эластичной из синтетической пленки или прорезиненной ткани, или резины, и продольно разъемной, причем к краю стенки прикреплена эластичная лента, обеспечивающая герметичность формы, размещенная под элементом крепления, выполненным в виде застежки-молнии.

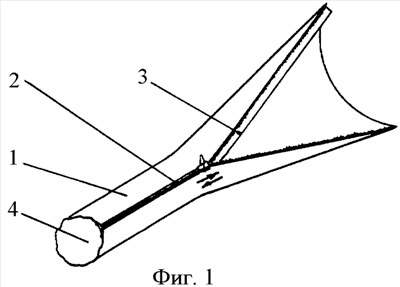

На фиг.1 показана разъемная форма; на фиг.2 изображена форма «круглого» сечения с размещенной в ней арматурой в виде спирали; на фиг 3 – форма «прямоугольного» сечения с размещенной в ней арматурой в виде изогнутого каркаса; на фиг.4 изображена форма в виде усеченного конуса.

Форма содержит стенку 1 из эластичного материала, элемент крепления 2 в виде застежки-молнии. В качестве материала стенки может использоваться синтетическая пленка, прорезиненная ткань, резина. К краю стенки прикреплена эластичная лента 3. Лента размещена под элементом крепления. Лента может иметь покрытие из липкого материала. В собранном виде форма имеет полость 4. В полости может быть размещена металлическая или иная арматура, например, в виде спирали А, изогнутого каркаса Б и др.

Края стенки 1 соединяют с помощью элемента крепления 2 в виде застежки-молнии. Для обеспечения герметичности формы подкладывают ленту 3. Внутреннюю поверхность стенки смазывают (машинным маслом или вазелином). В собранном виде форма имеет полость 4. В зависимости от конфигурации будущего длинномерного изделия в полость вводят арматуру, например, А или Б, или иную. После чего форму заполняют, например, бетонной или цементно-песчаной смесью, которую уплотняют и оставляют до затвердевания. После затвердевания смеси элемент крепления разъединяют (расстегивают застежку-молнию), стенку и ленту отделяют от изделия.

Форма удобна в эксплуатации, позволяет получать разнообразные длинномерные изделия различной конфигурации. Форма может быть использована как в строительстве, так и монументальном искусстве.

Источники информации

1. Попов Л.П. Лабораторные испытания строительных материалов и изделий. – М.: Высшая школа, 1984. – С.54.

2. Черных В.Ф. Стеновые и отделочные материалы. – М.: – Росагропромиздат, 1991. – С.147.

Формула изобретения

Разъемная форма для изготовления длинномерных строительных изделий из бетона или железобетона, содержащая стенку и элемент крепления, отличающаяся тем, что стенка для образования полости для размещения арматуры и бетонной или цементно-песчаной смеси выполнена эластичной из синтетической пленки или прорезиненной ткани или резины, и продольно разъемной, причем к краю стенки прикреплена эластичная лента, обеспечивающая герметичность формы, размещенная под элементом крепления, выполненным в виде застежки-молнии.

РИСУНКИ
