Патент на изобретение №2329641

(54) МОЛОЧНО-ДОИЛЬНЫЙ КОМПЛЕКС

(57) Реферат:

Изобретение относится к сельскому хозяйству, в частности к устройствам для содержания и обслуживания коров. Молочно-доильный комплекс включает помещение с кормушками и рядами стойл вдоль стен, а также проходы между ними. В одном из рядов стойл имеется промежуток между стойлами, где расположена поворотная доильная платформа со станками. Длина поворотной доильной платформы равна ширине промежутка между кормушками и стойлами. Между кормушками, расположенными в центре помещения, и стойлами устанавливается телескопическая перегородка с возможностью съема, которая делит помещение на преддоильную и последоильную площадки. В процессе доения телескопическую перегородку можно зигзагообразно перемещать вдоль проходов, изменяя соотношения между площадками. Изобретение обеспечивает повышение удоев коров посредством снижения воздействия стресс-факторов, возникающих при скоплении животных в период их доения или облуживания. 1 з.п. ф-лы, 5 ил.

Изобретение относится к сельскому хозяйству, в частности к устройствам для содержания и обслуживания коров.

Известен молочно-доильный комплекс, содержащий доильную установку с входами и выходами для животных, установленную на подвижной платформе с возможностью перемещения по направляющей, накопительную и последоильную площадки, проходы комплекса, одна из боковых сторон которого имеет молочный блок с подсобным помещением. Они связаны посредством проема с проходом, при этом платформа с доильной установкой размещена в подсобном помещении и установлена с возможностью перемещения поперек прохода, причем одна из торцевых стенок платформы снабжена панелью для перекрытия проема (А.с. 1491415 СССР, МПК5 А01J 5/00. Опубл. 07.07.89. – Бюл. №25). Данная конструкция в целом обеспечивает выполнение требований содержания и обслуживания высокопродуктивных коров.

Однако в комплексном технологическом оборудовании нет ветеринарного станка для проведения массовых мероприятий по санитарному обслуживанию животных, что увеличивает трудозатраты на проведение этих работ. Кроме того, в период массового обслуживания все поголовье коров предварительно перегоняется на одну из площадок, в то время как другая остается совершенно свободной. Высокая скученность животных ухудшает условия для их отдыха и способствует возникновению междоусобных стычек. Стресс-факторы снижают удои коров в стаде.

Известен коровник, содержащий доильную установку с входами и выходами для животных и ветеринарный станок, установленные на подвижной платформе с возможностью перемещения по направляющей, накопительную и последоильную площадки, проходы комплекса, одна из боковых сторон которого имеет молочный блок с подсобным помещением. Они связаны посредством проема с проходом, при этом платформа с доильной установкой размещена в подсобном помещении и установлена с возможностью перемещения поперек прохода, причем одна из торцевых стенок платформы снабжена панелью для перекрытия проема (А.с. 1644840 СССР, МПК5 А01К 1/00. Опубл. 30.04.9. – Бюл. №16). Данная конструкция коровника в целом обеспечивает выполнение требований содержания и обслуживания высокопродуктивных коров. Она позволяет снизить затраты труда на ветеринарное обслуживание коров в стаде.

Однако в период доения и обслуживания коров все поголовье предварительно перегоняется на одну из площадок в помещении коровника, в то время как другая остается совершенно свободной. Высокая скученность животных ухудшает условия для их отдыха и способствует возникновению междоусобных стычек. Стресс-факторы снижают удои коров в стаде.

Наиболее близким по сущности содержания к предлагаемому решению является коровник (А.с. 165836 СССР, МПК5 А01К 1/00. Опубл. 30.06.91. – Бюл. №24), содержащий прямоугольное помещение с расположенными вдоль его стен рядами стойл, в одном из которых имеется промежуток между стойлами, доильный агрегат, выполненный в виде платформы с доильными и ветеринарными станками, размещенной с возможностью перемещения из исходного нерабочего положения в проход между рядами стойл для доения. Доильный агрегат снабжен вертикальной осью поворота, с которой он связан консольно, причем упомянутая ось размещена в промежутке между стойлами, длина которого не меньше длины доильного агрегата. Данная конструкция коровника в целом обеспечивает выполнение требований содержания и обслуживания высокопродуктивных коров и снижает затраты труда на их санитарное обслуживание.

Однако перед началом доения все поголовье коров предварительно перегоняется на одну из площадок (преддоильную – равную половине всей площади помещения), в то время как другая (последоильная) остается совершенно свободной. Высокая плотность размещения животных в начальный период доения ухудшает условия для их отдыха и кормления. Повышенная скученность коров в ограниченном пространстве способствует возникновению междоусобных стычек. Возникающие от этого стрессы снижают надои животных в стаде на 5…6%.

Целью изобретения является повышение удоев коров посредством снижения воздействия стресс-факторов, возникающих при скоплении животных в период их доения или обслуживания.

Поставленная цель достигается тем, что в молочно-доильном комплексе, содержащем помещение с кормушками, проходами и рядами стойл вдоль стен, в одном из которых имеется промежуток между стойлами с расположенной в нем поворотной доильной платформой со станками, длина несущей части платформы со станками равна ширине промежутка между кормушками и стойлами, а между кормушками, расположенными в центре помещения, и стойлами установлена съемная телескопическая перегородка, разделяющая площадь помещения на преддоильную и последоильную площадки.

При этом съемная телескопическая перегородка имеет на концах жестко закрепленные шкворни, которые фиксируются в отверстие втулок, расположенных в шахматном порядке по краям обеих проходов.

По имеющимся у автора сведениям, совокупность существенных признаков: длина платформы со станками, равная ширине промежутка между кормушкой и стойлами, съемная телескопическая перегородка, разделяющая площадь помещения на преддоильную и последоильную площадки, не известны из уровня техники. Это позволяет сделать вывод о соответствии технического решения критериям «новизна» и «изобретательский уровень». Предложенное техническое решение дает возможность получить новый положительный эффект в уменьшении уровня воздействия стресс-факторов в стаде, обусловленный снижением скопления животных в период их доения или обслуживания.

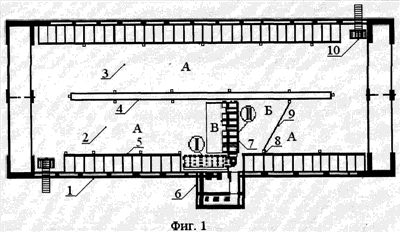

На фиг.1 изображен молочно-доильный комплекс; на фиг.2 – вид спереди поворотной платформы с ветеринарным и доильными станками; на фиг.3 – вид сверху поворотной платформы с ветеринарным и доильными станками; на фиг.4 – вид спереди узла установки съемной телескопической перегородки; на фиг.5 – вид сверху узла установки съемной телескопической перегородки.

Молочно-доильный комплекс состоит из помещения 1, проходов 2 и 3, кормушек 4, стойл 5, молочного блока 6, поворотной площадки 7 со станками, втулок 8 для установки съемной телескопической перегородки, съемной телескопической перегородки 9, навозной ямы с транспортером 10. Подвижная платформа имеет два положения: I – для хранения вдоль прохода 2 (в проеме между стойлами) и II – поперек прохода 2 для доения коров или выполнения других массовых мероприятий по их обслуживанию. Съемная телескопическая перегородка 9 делит всю площадь коровника на преддоильную (А) и последоильную (Б) площадки. В процессе доения телескопическую перегородку 9 можно зигзагообразно перемещать вдоль проходов 2 и 3 по втулкам 8, изменяя соотношение между этими площадками.

Поворотная платформа 7 (фиг.3 и 4) содержит опорную площадку 11, ось поворота 12, шарниры 13, несущую часть платформы 14, ветеринарный станок 15, доильные станки (УДС-3) 16, стойку 17 с ручкой-скобой 18. Поворотная платформа опирается на колеса 19 и содержит выдвижное ограждение 20 с калитками. Поворот из состояния «хранение» в рабочее положение выполняется вручную с помощью ручки-скобы 18. Опорные пневматические колеса 19 снижают сопротивление устройства на перекатывание (до 15…23 кг), а шарнирные соединения 13 обеспечивают копирование рельефа коровника несущей частью платформы 14, что разгружает опорную площадку 11 и поворотную ось 12 от напряжений изгиба.

Телескопическая перегородка 9 (фиг.4 и 5) выполнена из вставленных друг в друга с зазором труб 21 и 22. Узел установки съемной телескопической перегородки содержит жестко закрепленные по краям труб шкворни 23, которые свободным концом входят в отверстия втулки 8. Для удобства перемещения перегородки в период доения или обслуживания коров на трубах имеются ручки 24. Втулки 8 располагаются по краям проходов 2 и 3 в шахматном порядке. Последовательно одни из них крепятся вертикально на кормушках 4, другие – на межстойловых перегородках 25. Переменная длина телескопической перегородки 9 позволяет копировать контур прохода при ее повороте и не требует строгого соблюдения расстояния между точками крепления втулок.

Технологический процесс работы в коровнике осуществляется следующим образом.

Вручную поворотная доильная установка перемещается из положения для хранения (I) в положение для доения коров (II). Ограждение 20 на поворотной платформе 7 (Фиг.1 и 3) выдвигается в сторону преддоильной площадки, образуя пространство для работы операторов (В – доильную площадку). Съемная телескопическая перегородка 9 устанавливается в гнезда первой пары втулок 8 прохода 2, образуя преддоильную (А) и последоильную (Б) площадки. В начале доения площадь преддоильной площадки (А), где находится все стадо, занимает почти все пространство коровника. Это создает необходимые условия для кормления и отдыха коров. Обстановка нахождения стада в коровнике практически не меняется, что предотвращает возникновение стрессов у каждой особи в отдельности. Проход 3 свободен, по нему животные могут переходить в проход 2, минуя доильную установку. Свободное пространство перед ограждением доильной установки снижает частоту междоусобных стычек и позволяет животным беспрепятственно проходить в доильные станки по мере их готовности к молокоотдаче. В процессе доения изменяется соотношение численности коров на преддоильной и последоильной площадках. Поэтому для предотвращения скученности животных передвижную телескопическую перегородку 9 «зигзагами» перемещают то одним, то другим краем по проходам помещения 2 и 3. При этом закрепленный во втулке 8 другой край перегородки используется как кулиса, что способствует снижению усилий скотников на ее перемещение до 10 кг. Возможность копирования контура прохода, связанная с переменной длиной телескопической перегородки при ее перемещении, препятствует проникновению коров с преддоильной на последоильную площадку напрямую, минуя доильную установку. К моменту времени, когда почти все стадо будет на последоильной площадке, телескопическая перегородка окажется перед ограждением 20 поворотной доильной платформы 7 со станками.

По завершению дойки выполняется автоматическая промывка доильных аппаратов и молокопровода. После чего поворотная установка возвращается на место ее хранения (положение I). В проходе 2 снимается временная перегородка 9, животные самостоятельно расходятся по всей площади помещения коровника.

Таким образом, техническое решение, устанавливающее длину несущей части платформы со станками в помещении молочно-доильного комплекса в сочетании со съемной телескопической перегородкой, способствуют сохранению постоянной удельной площади преддоильной и последоильной площадки, приходящейся на одно животное в стаде. Это уменьшает скопление животных при выполнении процесса доения и снижает воздействие стресс-факторов из-за междоусобных стычек. Удои коров увеличиваются до 5…6%. Экономический эффект может достигать 400…500 рублей на корову в год.

Формула изобретения

1. Молочно-доильный комплекс, содержащий помещение с кормушками, проходами и рядами стойл вдоль стен, в одном из которых имеется промежуток между стойлами с расположенной в нем поворотной доильной платформой со станками, отличающийся тем, что длина несущей части платформы со станками равна ширине промежутка между кормушками и стойлами, а между кормушками, расположенными в центре помещения и стойлами, установлена съемная телескопическая перегородка, разделяющая площадь помещения на преддоильную и последоильную площадки.

2. Молочно-доильный комплекс по п.1, отличающийся тем, что съемная телескопическая перегородка имеет на концах жестко закрепленные шкворни, которые фиксируются в отверстия втулок, расположенных в шахматном порядке по краям обоих проходов.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 10.01.2009

Извещение опубликовано: 20.09.2010 БИ: 26/2010
