Патент на изобретение №2329430

(54) СЕКЦИЯ ТРУБОПРОВОДА

(57) Реферат:

Изобретение относится к области трубостроения. Секция трубопровода содержит трубы с законцовками, муфту и шиповые соединения между ними и характеризуется тем, что, по крайней мере, одна из труб выполнена с цилиндрическим удлиненным пазом под шип и расположена в муфте относительно другой с зазором, превышающим величину ее заделки в трубопроводе. Секция имеет более широкие технологические возможности. 1 ил.

Изобретение относится к области трубостроения.

Известна секция трубопровода, содержащая трубы с резьбовыми законцовками, муфту и шиповые соединения между ними – см. прилагаемую инструкцию ОПЛ 385.000И “Проектирование, монтаж и эксплуатация стеклопластиковых трубопроводов”, разработка ООО “Пласт”, г.Пермь, 2004 г., титульный лист и стр.28, рис.15в.

По своим признакам и достигаемому результату эта секция трубопровода наиболее близка к заявляемой и принята за прототип.

Недостаток такой секции трубопровода заключается в ограниченных технологических возможностях, так как ее использование при ремонте трубопровода связано со вскрытием его на десятки и более метров с подъемом и изгибом ремонтируемых концов для заведения в них секции трубопровода, а если это невозможно, то применяют ремонтный комплект специальной конструкции.

Задачей изобретения является расширение технологических возможностей секции трубопровода.

Эта задача решается усовершенствованием секции трубопровода, содержащей трубы с законцовками, муфту и шиповые соединения между ними.

Усовершенствование заключается в том, что, по крайней мере, одна из труб выполнена с цилиндрическим удлиненным пазом под шип и расположена в муфте относительно другой с зазором, превышающим величину ее заделки в трубопроводе.

Выполнение, по крайней мере, одной из труб с цилиндрическим удлиненным пазом под шип и расположение в муфте относительно другой с зазором, превышающим величину ее заделки в трубопроводе, позволяет использовать секцию трубопровода как при строительстве новых трубопроводов, так и при ремонте находящихся в эксплуатации, при этом расположение труб с вышеописанным зазором обеспечивает их установку на ремонтируемом участке с уменьшенным объемом подготовительных работ, а выполнение, по крайней мере, одной из труб с цилиндрическим удлиненным пазом под шип обеспечивает упрощенную установку последнего в секцию при строительстве нового трубопровода и особенно в неоднозначных условиях установки ремонтного его участка, что расширяет технологические возможности секции трубопровода.

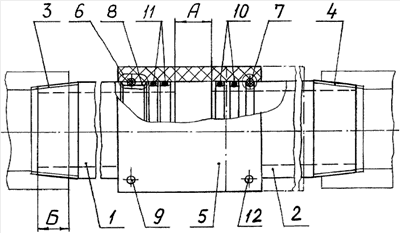

Ниже, со ссылкой на прилагаемый чертеж, дается описание предлагаемой секции трубопровода в состоянии ремонта последнего. Тонкими линиями на чертеже показа неремонтируемая часть трубопровода. Она содержит трубы 1 и 2, например с резьбовыми законцовками 3, 4, муфту 5 и шиповые соединения 6 и 7 между ними.

Секция трубопровода характеризуется тем, что, по крайней мере, одна из труб, например 1, выполнена с цилиндрическим удлиненным пазом 8 под шип 9 и расположена в муфте 5 относительно другой (трубы 2) с зазором А, превышающим величину ее заделки Б в трубопроводе (что позволяет использовать секцию при строительстве трубопровода и при его ремонте с уменьшением объема подготовительных работ в последнем случае и упрощением процесса ремонта).

При ремонте трубопровода с резьбовыми коническими стыками вворачивают в него сначала трубу 2 с уплотнительными кольцами 10, на которую со сдвигом вправо по чертежу (показано штрихпунктирной линией) устанавливают муфту 5, после чего в трубопровод вворачивают трубу 1 с уплотнительными кольцами 11, сдвигают муфту 5 влево по чертежу и фиксируют ее установкой сначала шипа 12 в трубу 2, а затем шипа 9 в цилиндрический паз 8 трубы 1. Герметизацию резьбовых стыков секции осуществляют самоуплотнением или с использованием герметика (не показано).

Секция трубопровода по изобретению (благодаря возможности использования как при строительстве, так и при ремонте трубопровода) имеет по сравнению с прототипом более широкие технологические возможности.

Формула изобретения

Секция трубопровода, содержащая трубы с законцовками, муфту и шиповые соединения между ними, отличающаяся тем, что, по крайней мере, одна из труб выполнена с цилиндрическим удлиненным пазом под шип и расположена в муфте относительно другой с зазором, превышающим величину ее заделки в трубопроводе.

РИСУНКИ
