Патент на изобретение №2329419

(54) УСТРОЙСТВО, ПЕРЕДАЮЩЕЕ ВРАЩЕНИЕ

(57) Реферат:

Изобретение относится к устройствам, передающим вращение от силового устройства к сателлитам планетарного редуктора в области машиностроения. Устройство, передающее вращение, содержит корпус с установленным в нем переходным валом, отцентрированным подшипниками и распорными втулками относительно присоединительных поверхностей корпуса к планетарному редуктору, с имеющимися у переходного вала рабочими поверхностями, передающими при зацеплении возможное вращение от вала силового устройства к сателлитам планетарного редуктора. Также переходной вал отцентрирован подшипниками и распорными втулками относительно присоединительных поверхностей корпуса к силовому устройству. Технический результат: обеспечение высокой надежности и точности передачи крутящего момента от силового устройства через переходной вал к планетарному редуктору. 4 ил.

Изобретение относится к устройствам, передающим вращение от силового устройства к сателлитам планетарного редуктора в области машиностроения.

Аналоги не известны. Недостатки передачи вращения валом (1) силового устройства (2) к сателлитам (3) планетарного редуктора (4) следующие:

1) разрушение зубьев вала (1) силового устройства (2);

2) разрушение зубьев сателлитов (3) планетарного редуктора (4).

Задачей изобретения является устранение вышеназванных недостатков.

Для решение поставленной задачи в устройстве, передающем вращение, содержащем корпус с установленным в нем переходным валом, отцентрированным подшипниками и распорными втулками относительно присоединительных поверхностей корпуса к планетарному редуктору, с имеющимися у переходного вала рабочими поверхностями, передающими при зацеплении возможное вращение от вала силового устройства к сателлитам планетарного редуктора, согласно изобретению переходной вал отцентрирован подшипниками и распорными втулками относительно присоединительных поверхностей корпуса к силовому устройству.

Предлагаемое устройство (Фиг.4), которое может передать с необходимой точностью вращение от силового устройства (2) к сателлитам (3) планетарного редуктора (4), содержит переходной вал (5), корпус (6) с отцентрированными относительно оси присоединительными поверхностями, подшипники (7, 8) и распорные втулки (9, 10, 11).

Соединение зубьев силового вала (1) с внутренними зубьями переходного вала (5) выполнено по зубчатому (шлицевому) эвольвентному зацеплению (Фиг.3), которое имеет значительно более высокие технические характеристики, чем зацепление зубьев методом обкатки (Фиг.2).

У силового устройства (2) отсутствуют отказы, связанные с разрушением зубьев выходного вала (1).

Отцентрированный переходной вал (5) позволяет вращать сателлиты (3) планетарного редуктора (4) без биения. Подшипники (7, 8), установленные в корпусе (6) устройства, передающего вращение (Фиг.4), обеспечивают высокую надежность и точность передачи крутящего момента по кинематической цепи: выходной вал (1) силового устройства (2) – переходной вал (5) – сателлиты (3) планетарного редуктора (4). Присоединительные поверхности в корпусе (6) устройства, передающего вращение (Фиг.4), выполнены с точностью, не допускающей опасного биения переходного вала (5) в кинематической цепи передачи крутящего момента. При необходимости переходной вал (5) может быть выполнен с занижением прочностных характеристик и выполнять функцию предохранительного устройства всего механизма. В этом случае, при превышении допускаемых нагрузок на весь механизм, переходной вал (5) будет разрушаться в первую очередь. Он прост в замене и изготовлении. Дорогостоящие устройства будут сохранены.

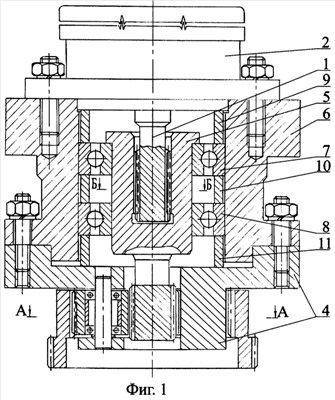

Предлагаемое устройство, передающее вращение, иллюстрируется фигурами, где изображены: на Фиг.1 – устройство, передающее вращение, в сборе с силовым устройством и планетарным редуктором; Фиг.2 – разрез «А-А» планетарного редуктора; Фиг.3 – разрез «Б-Б» вала силового устройства с переходным валом; Фиг.4 – устройство, передающее вращение.

Работа устройства, передающего вращение, без отказов в течении 5 лет с 2002 года в тяжелых климатических условиях от – 40°С до +40°С на буровых установках говорит о его высокой надежности и долговечности.

Формула изобретения

Устройство, передающее вращение, содержащее корпус с установленным в нем переходным валом, отцентрированным подшипниками и распорными втулками относительно присоединительных поверхностей корпуса к планетарному редуктору, с имеющимися у переходного вала рабочими поверхностями, передающими при зацеплении возможное вращение от вала силового устройства к сателлитам планетарного редуктора, отличающееся тем, что переходной вал отцентрирован подшипниками и распорными втулками относительно присоединительных поверхностей корпуса к силовому устройству.

РИСУНКИ
