Патент на изобретение №2329228

(54) ПОЛИМЕРБЕТОННАЯ СМЕСЬ

(57) Реферат:

Изобретение относится к полимербетонной смеси, применяемой при изготовлении антикоррозионных защитных покрытий и в качестве прослоек при изготовлении полов из штучных материалов. Полимербетонная смесь включает следующее соотношение компонентов, мас.%: 11-16 эпоксидной смолы ЭД-16, 1,1-1,6 полиэтиленполиамина, 0,1-1,5 добавки, 0,5-1,8 модификатора каменноугольной смолы, остальное – наполнитель кварцевый песок. В качестве добавки используют композицию, состоящую из 96-99% воды и 1-4% модифицированного комплекса сополимеров гуанидина. Изобретение позволяет снизить модуль упругости и повысить фунгицидные свойства смеси. 3 табл.

Изобретение относится к строительным материалам и может быть использовано при изготовлении антикоррозионных защитных покрытий и в качестве прослоек при изготовлении полов из штучных материалов.

Известны составы полимерных композиций на основе эпоксидных связующих, используемых для изготовления антикоррозионных защитных покрытий и применения в качестве замазок при изготовлении полов из штучных материалов (Химически стойкие мастики, замазки и бетоны на основе термореактивных смол. / Н.А.Мещанский, И.Е.Путляев, Е.А.Пучнина и др. М.: Изд-во литературы по строительству. 1968 г. 184 с.).

Однако такие составы имеют достаточно высокую жесткость и малое биологическое сопротивление в среде мицелиальных грибов.

Наиболее близким техническим решением к заявленному является полимербетонная смесь, включающая эпоксидную смолу, отвердитель – полиэтиленполиамин, в качестве модификаторов смесь растворителей – ацетон, этилцеллюзольв, бутилацетат, бутиловый спирт, толуол в соотношении 0,7:0,8:1:1,5:5, в качестве добавок дибутилфталат и сульфат меди, а в качестве наполнителя – черную сажу (RU 2280061, МПК-7 С09К 3/10, опубл. 20.07.2006).

Указанная полимербетонная смесь имеет достаточно высокую биостойкость, но в известных пределах, кроме того, имеет повышенную хрупкость.

Технический результат заключается в снижении модуля упругости и придании более высоких фунгицидных свойств.

Сущность изобретения заключается в том, что полимербетонная смесь, включающая эпоксидную смолу ЭД-16, полиэтиленполиамин, добавку и наполнитель, в качестве добавки содержит композицию, состоящую из 96-99% воды и 1-4% модифицированного комплекса сополимеров гуанидина, в качестве наполнителя кварцевый песок, дополнительно модификатор каменноугольную смолу, при следующем соотношении компонентов, мас.%:

эпоксидная смола ЭД-16 11-16, полиэтиленполиамин 1,1-1,6, каменноугольная смола 0,5-1,8, вышеуказанная добавка 0,1-1,5, кварцевый песок – остальное.

В качестве эпоксидного вяжущего используется диановая смола марки ЭД-16.

В качестве добавки используют композицию, состоящую из 96-99% воды и 1-4% модифицированного комплекса сополимеров гуанидина, представляющую собой полигексаметиленгуанидин. Модифицированный комплекс сополимеров гуанидина представляет собой биоцидный препарат, с общей формулой

где: НХ – минеральная кислота (соляная, фосфорная, плавиковая),

НА – органическая кислота (муравьиная, уксусная, лимонная, олеиновая, стеариновая, глюконовая) в соотношении b/b+с=0.6-0.99 и с/b+с=0.01-0.04 со средней молекулярной массой 1500±600 D и n=5-12.

Вышеуказанный комплекс сополимеров модифицируют кислотами. Способ изготовления полимербетонной смеси заключается в следующем. Производят весовую дозировку компонентов, образующих полимербетонную смесь. Затем в чистый смеситель наливают отмеренное количество эпоксидной смолы, марки ЭД-16 и добавляют необходимое количество добавки, состоящей из 96-99% воды, 1-4% модифицированного комплекса сополимеров гуанидина, добавляют отмеренное количество каменноугольной смолы и кварцевого песка, в последнюю очередь добавляют полиэтиленполиамин и смесь тщательно перемешивают до получения массы однородной по цвету. Приготовленную смесь укладывают в стальные формы. Уплотняют смесь на виброустановках. Через сутки готовые образцы извлекают из форм и термообрабатывают при температуре 80°С в течение 8 часов.

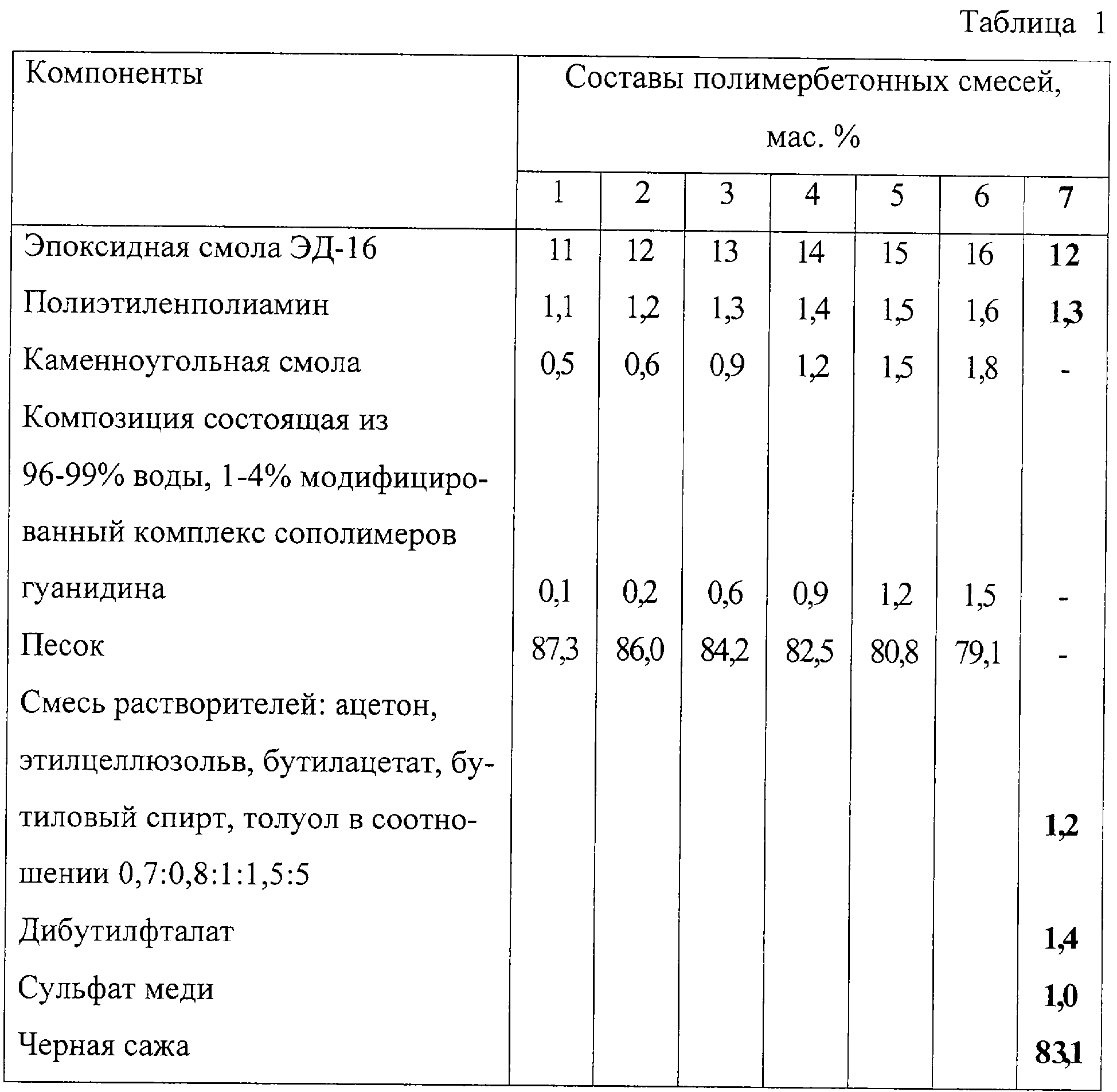

При исследовании предложенной полимербетонной смеси испытания проводились на образцах нижеследующих составов (табл.1)

Испытания на биостойкость проводят по ГОСТ 9.049-91 методом 1 и 3. В качестве тест организмов используют следующие виды плесневых грибов: Aspergillius niger, A. flafus, A. terreus, Penicillium cuclopium, P. funiculosum, P. chrysogenum, Paecilomyces varioti, Chaetomium globosum, Trichoderma viride.

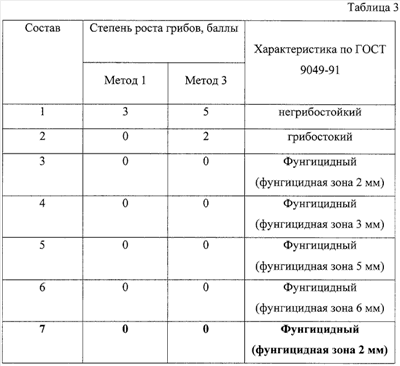

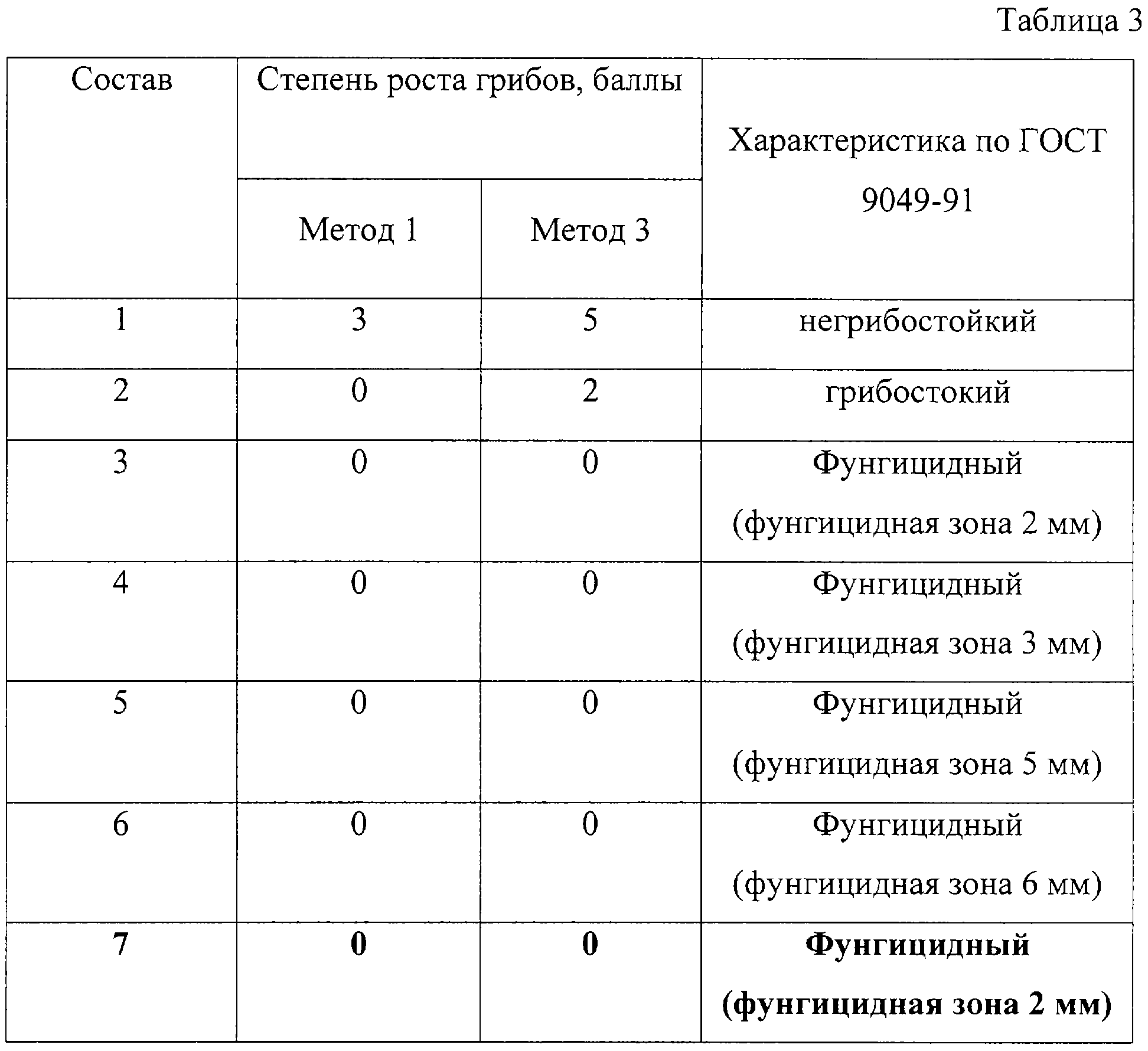

Полученные результаты приведены в табл.3

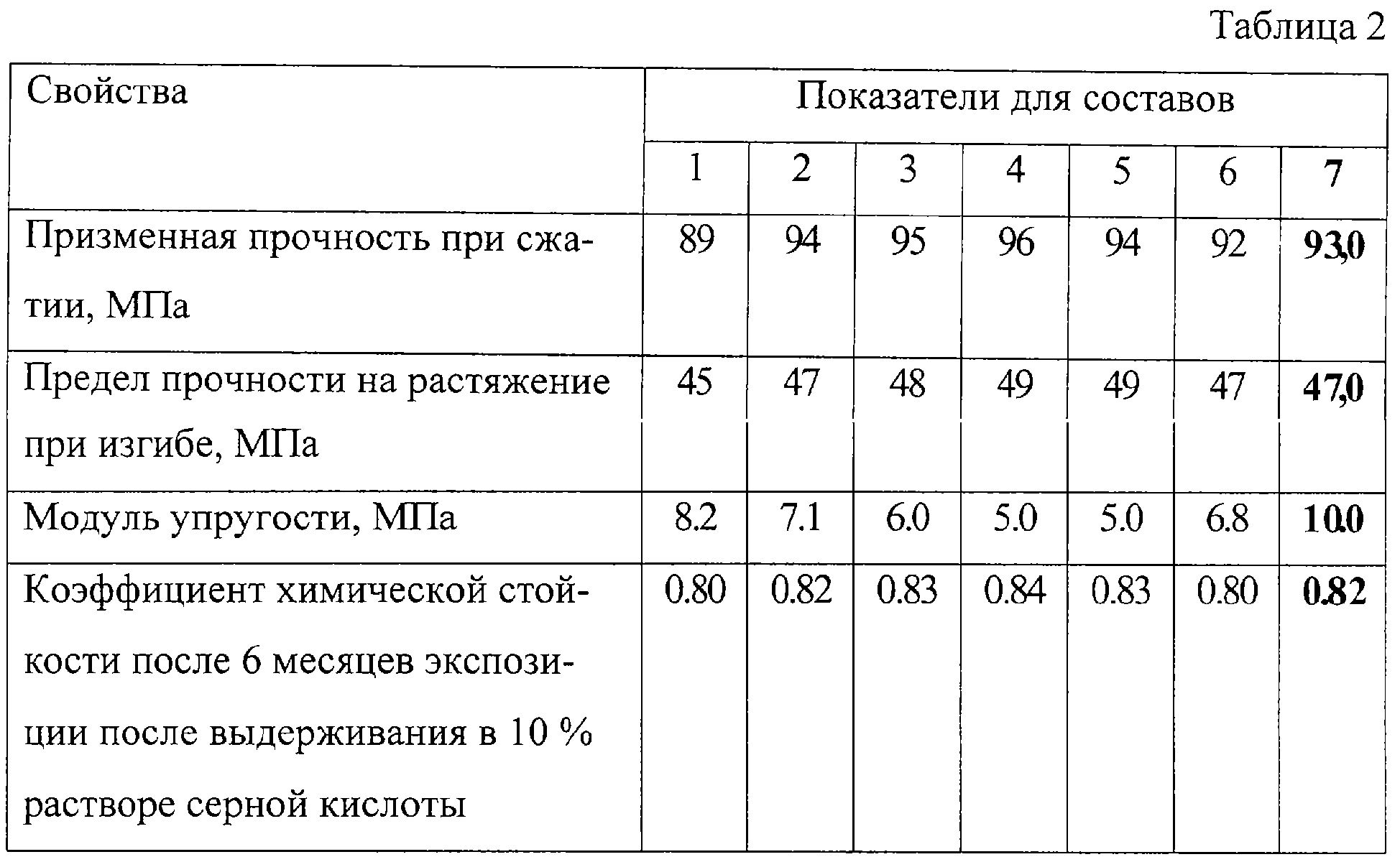

Из результатов табл.2 и 3 следует, что составы замазок в зависимости от соотношения компонентов обладают различными показателями прочности и биостойкости.

Предлагаемый состав полимербетонной смеси по сравнению с известными решениями обладает пониженным модулем упругости и высокими фунгицидными свойствами.

Формула изобретения

Полимербетонная смесь, включающая эпоксидную смолу ЭД-16, полиэтиленполиамин, добавку и наполнитель, отличающаяся тем, что в качестве добавки содержит композицию, состоящую из 96-99% воды и 1-4% модифицированного комплекса сополимеров гуанидина, в качестве наполнителя кварцевый песок, дополнительно модификатор – каменноугольную смолу при следующем соотношении компонентов, мас.%:

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 10.01.2009

Извещение опубликовано: 20.07.2010 БИ: 20/2010
