Патент на изобретение №2329165

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2329165 (13) C1
(51) МПК

B60S1/14 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 27.10.2010 – действует

(21), (22) Заявка: 2006147362/11, 29.12.2006

(24) Дата начала отсчета срока действия патента:

29.12.2006

(46) Опубликовано: 20.07.2008

(56) Список документов, цитированных в отчете о
поиске:
US 4162555 А, 31.07.1979. DE 19835697 A1, 17.02.2000. US 4672708 A, 16.06.1987.

Адрес для переписки:

603004, г.Нижний Новгород, пр. Ленина, 88, ОАО “ГАЗ”, УИС

(72) Автор(ы):

Бровкин Борис Николаевич (RU),
Ершов Вячеслав Вадимович (RU),
Сайгушев Александр Сергеевич (RU)

(73) Патентообладатель(и):

Открытое акционерное общество “ГАЗ” (ОАО “ГАЗ”) (RU),
Открытое акционерное общество “АМЗ” (ОАО “АМЗ”) (RU)

(54) СТЕКЛООЧИСТИТЕЛЬ ПРИБОРА НАБЛЮДЕНИЯ ТРАНСПОРТНОГО СРЕДСТВА

(57) Реферат:

Изобретение относится к бронетанковой технике и может быть использовано на бронетранспортерах и других транспортных средствах для очистки стекла головной части прицелов или приборов наблюдения. Стеклоочиститель содержит съемную щетку (1), которая П-образным элементом своей упругой части вставляется в П-образный конец пружины (2), закрепленной на валике (5), установленном в направляющей втулке (6). Валик (5) через пластину (4) с овальным отверстием и водило (7), имеющее резьбовую часть, вставляющуюся в овальное отверстие пластины (4) и поджимающую ее посредством гайки и контргайки (8 и 9), соединен с другим валиком (10), установленным в направляющей втулке (11) и имеющим на конце ручку, расположенную внутри обитаемого пространства объекта. Технический результат заключается в возможности использования изобретения при установке на объекты прицелов или приборов наблюдения с большими габаритными размерами по высоте. 3 ил.

Изобретение относится к бронетанковой технике и может быть использовано на бронетранспортерах и других транспортных средствах для очистки стекла головной части прицелов или приборов наблюдения.

Известен стеклоочиститель, содержащий съемную щетку, которая П-образным элементом своей упругой части вставляется в П-образный конец пружины, которая крепится к валику, установленному в направляющей втулке и имеющему на конце ручку, расположенную внутри обитаемого пространства объекта [1].

Недостаток известной конструкции заключается в невозможности ее использования при установке на объекты прицелов или приборов наблюдения с большим габаритным размером по высоте.

Технический результат, достигаемый заявленным решением, заключается в возможности использования его при установке на объекты прицелов или приборов наблюдения с большим габаритным размером по высоте.

Указанный результат достигается тем, что в стеклоочистителе прибора наблюдения транспортного средства, содержащем съемную щетку, которая П-образным элементом своей упругой части вставляется в П-образный конец пружины, закрепленной на валике, установленном в направляющей втулке, валик через пластину с овальным отверстием и водило, имеющее резьбовую часть, вставляющуюся в овальное отверстие пластины и поджимающую ее посредством гайки и контрогайки, соединен с другим валиком, установленным в направляющей втулке и имеющим на конце ручку, расположенную внутри обитаемого пространства объекта.

Заявленное решение иллюстрируется чертежами, где:

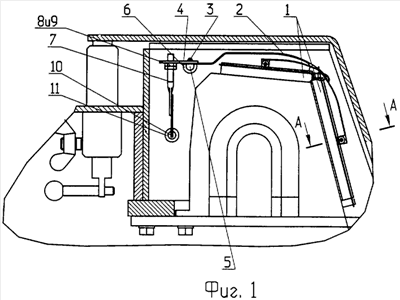

фиг.1 – стеклоочиститель прицела, вид сбоку;

фиг.2 – стеклоочиститель прицела, вид сверху;

фиг.3 – разрез А-А на фиг.1.

Съемная щетка 1 крепится к пружине 2, которая винтами 3 через пластину 4 прижимается к валику 5, совершающему возвратно-поступательное движение в направляющей втулке 6.

В овальное отверстие пластины 4 входит резьбовая часть водила 7, на которой накручены регулировочные гайки 8 и 9.

Водило 7 вставлено в валик 10, перемещающийся в направляющей втулке 11. На конце валика 10 установлена ручка 12.

Работает стеклоочиститель следующим образом: при перемещении рукоятки 12 влево-вправо резьбовая часть водила 7 воздействует на пластину 4 с овальным отверстием, которая перемещает валик 5, с закрепленной на ней пружиной 2, а та в свою очередь перемещает щетки 1.

Источники информации

[1] «Бронетранспортер БТР-80». Техническое описание 5903-0000010 ТО, издание четвертое, стр.81. – прототип.

Формула изобретения

Стеклоочиститель прибора наблюдения транспортного средства, содержащий съемную щетку, которая П-образным элементом своей упругой части вставляется в П-образный конец пружины, закрепленной на валике, установленном в направляющей втулке, отличающийся тем, что валик через пластину с овальным отверстием и водило, имеющее резьбовую часть, вставляющуюся в овальное отверстие пластины и поджимающую ее посредством гайки и контргайки, соединен с другим валиком, установленным в направляющей втулке и имеющим на конце ручку, расположенную внутри обитаемого пространства объекта.

РИСУНКИ
