Патент на изобретение №2329141
|
||||||||||||||||||||||||||
(54) РАЗЪЕМНАЯ ФОРМА
(57) Реферат:
Изобретение относится к устройствам для изготовления строительных изделий: блоков, плит, преимущественно цементно-песчаных, бетонных, гипсовых, керамических. Разъемная форма для изготовления строительных изделий, содержащая поддон, стенки, элементы крепления, снабжена съемным эластичным карманом для размещения рельефообразующего материала, подвешенным на прутке, свободно проходящем через петли, с возможностью переворачивания его в объем формы. Технический результат: получение разнообразных изделий с фактурной поверхностью. 1 з.п. ф-лы, 3 ил.

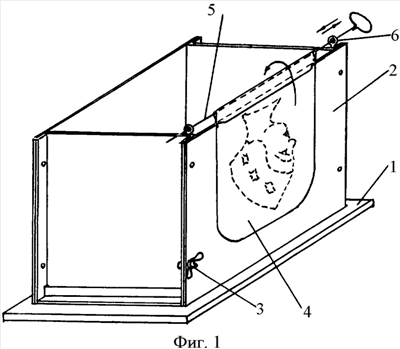

Изобретение относится к устройствам для изготовления строительных изделий: блоков, плит, преимущественно цементно-песчаных, бетонных, гипсовых, керамических. Известна разъемная форма, состоящая из поддона, стенок, зажимных винтов [1]. Такая форма не позволяет получать изделия с фактурной поверхностью. Известна также разъемная форма, содержащая поддон, стенки, элементы крепления [2]. Для создания рельефа на поверхности изделий на поддон такой формы предварительно помещают рельефообразующий материал (гравий, щебень, прутки, канаты, рамки и др.), а затем сверху натягивают синтетическою пленку, что создает определенные неудобства, снижает производительность труда. Задачей изобретения является получение фактурной поверхности изделий при обеспечении удобства формы в эксплуатации. Технический результат достигается тем, что разъемная форма для изготовления строительных изделий, содержащая поддон, стенки, элементы крепления, дополнительно снабжена съемным эластичным карманом для размещения рельефообразующего материала, подвешенным на прутке, свободно проходящем через петли, с возможностью переворачивания его в объем формы. Карман разделен на секции. На фиг.1 показана разъемная форма для изготовления строительных изделий; на фиг.2 изображен карман, разделенный на секции; на фиг.3 – то же, что на фиг.2, сечение по А-А. Форма содержит поддон 1, стенки 2, элементы крепления 3. Форма снабжена съемным эластичным карманом 4 для размещения рельефообразующего материала. Карман может быть изготовлен из синтетической пленки, ткани, сита капронового. Карман подвешен на прутке 5, свободно проходящем через петли 6, с возможностью переворачивания его в объем формы. Карман может быть разделен на секции 7. Из поддона 1, стенок 2 посредством элементов крепления 3 собирают форму. В петли 6 вставляют пруток 5 с надетым на него карманом 4. Карман или его секции 7 предварительно заполняют рельефообразующим материалом и переворачивают в объем формы. Форму и поверхности кармана смазывают (машинным маслом или вазелином). После чего форму заполняют, например, цементно-песчаной смесью, которую уплотняют и оставляют до затвердевания. После затвердевания смеси форму разбирают, извлекают готовое изделие с рельефной поверхностью. Форма удобна в эксплуатации, позволяет получать разнообразные изделия с фактурной поверхностью. Источники информации 1. Попов Л.Н. Лабораторные испытания строительных материалов и изделий. – М.: Высшая школа, 1984. – С.54. 2. Черных В.Ф. Стеновые и отделочные материалы. – М.: Росагропромиздат, 1991. – С.112, 147.
Формула изобретения
1. Разъемная форма для изготовления строительных изделий, содержащая поддон, стенки, элементы крепления, отличающаяся тем, что она дополнительно снабжена съемным эластичным карманом для размещения рельефообразующего материала, подвешенным на прутке, свободно проходящем через петли, с возможностью переворачивания его в объем формы. 2. Разъемная форма для изготовления строительных изделий по п.1, отличающаяся тем, что карман разделен на секции.
РИСУНКИ
|
||||||||||||||||||||||||||
