(54) УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ВОЗДУХА В СГУСТИТЕЛЕ
(57) Реферат:
Устройство используется в бумажной промышленности и служит для удаления воздуха в сгустителе. Устройство содержит емкость и выполнено в виде скребковой рамы со скребками, расположенной с возможностью вращения в емкости сгустителя. Причем рама содержит поворотные уголки для увеличения рабочей зоны. Технический результат заявленного изобретения заключается в возможности более эффективного удаления воздуха из сгустителя. 3 ил.
Изобретение относится к бумажной промышленности и служит для удаления воздуха в сгустителе.
Известно устройство для удаления воздуха в сгустителе по патенту RU 2040300 С1, кл. В01D 21/02, 25.07.1995.
Данная конструкция не достаточно эффективно удаляет воздух из сгустителя.
Изобретение направлено на устранение данного недостатка.
Технический результат заявленного изобретения заключается в возможности более эффективного удаления воздуха из устройства за счет увеличения рабочей зоны элементов скребковой рамы.
Технический результат достигается за счет того, что устройство для удаления воздуха в сгустителе содержит емкость, согласно изобретению устройство выполнено в виде скребковой рамы со скребками, расположенной с возможностью вращения в емкости сгустителя, причем рама содержит поворотные уголки для увеличения рабочей зоны.
Предварительное описание чертежей:

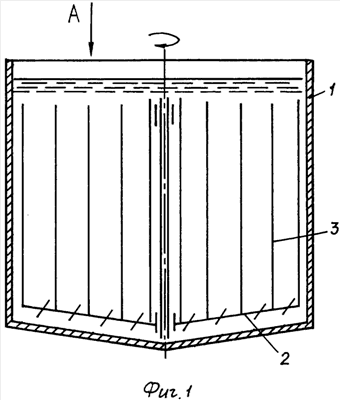

на фиг.1 изображен сгуститель в разрезе;
на фиг.2 – вид сверху уголка с рабочей зоной L1;
на фиг.3 – вид сверху, повернутый уголок с рабочей зоной L2.
Согласно фиг.1 устройство включает емкость (1), в которой вращается скребковая рама (2), а к ней крепятся уголки (3).
Устройство работает следующим образом.
Уголок (3) при движении в среде позади себя создает разреженную область, в которую засасывается воздух, тем самым происходит удаление воздуха, а поворот L2 увеличивает его производительность.
Формула изобретения
Устройство для удаления воздуха в сгустителе, содержащее емкость, отличающееся тем, что оно выполнено в виде скребковой рамы со скребками, расположенной с возможностью вращения в емкости сгустителя, причем рама содержит поворотные уголки для увеличения рабочей зоны.
