Патент на изобретение №2328327

(54) СПОСОБ ИЗГОТОВЛЕНИЯ СКЛАДНОЙ ШАХМАТНОЙ ДОСКИ И СКЛАДНАЯ ШАХМАТНАЯ ДОСКА

(57) Реферат:

Изобретение относится к настольным играм и может быть использовано в играх на досках, например в шахматах. Способ заключается в том, что из гибкого и жесткого материалов разных тонов в равных количествах нарезают полосы одинаковой ширины. Жесткие полосы укладывают рядом длинными сторонами с зазором, равным толщине жесткой полосы плюс две толщины гибких полос. Чередуя тона полей гибкими полосами переплетают жесткие полосы. Концы гибких полос приклеивают к жестким так, чтобы доску можно было складывать гармошкой. Складная шахматная доска выполнена из гибкого и жесткого материалов разных тонов. Материалы нарезаны полосами одинаковой ширины в равных количествах гибкого и жесткого материалов. Жесткие полосы длинными сторонами уложены рядом с зазором, равным толщине этой полосы плюс две толщины гибких полос, переплетение которыми образует чередующиеся тона полей. Концы гибких полос приклеены к жестким полосам так, что доска может складываться гармошкой. 2 н.п. ф-лы, 1 ил.

1. Назначение изобретения.

Способ предназначен для изготовления компактной шахматной доски с рельефом, удобным в пользовании слабовидящими, и легко превращающейся в параллелепипед-коробочку, при оснащении торцевыми крышками.

2. Область применения изобретения.

Изобретение может быть попользовано в производстве игр, изготовления пылезащитных шторок к мониторам, декоративных панно и подставок.

3. Уровень техники.

3.1. Известны способы изготовления шахматных досок (С.И.Ожегов. Словарь русского языка. М. «Русский язык», 1987 г.) в виде коробок, складываемых в двое, для хранения фигур, столешниц из картона или пластика. Эти доски, представленные, как товар в магазинах, выполняют свое назначение, однако предлагаемое изобретение имеет дополнительные технические результаты, заключающиеся в сущности изобретения – оригинальности конструкции, возможностях дизайна, что позволяет использовать доску в декоре, а также различны варианты складывания для удобства, причем используются доступные материалы и простая технология.

3.2. Более близкий прототип предлагаемого способа не найден.

4. Описание изобретения.

4.1. Описание способа.

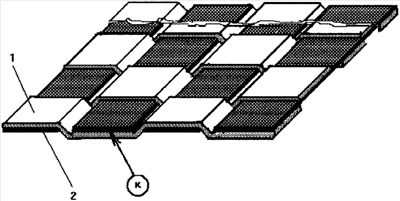

4.2. Чертеж:

показана конструктивная схема доски.

4.3. Способ заключается в том, что нарезают полоски гибкого 1 и жесткого 2 материалов, причем жесткие полосы укладывают рядом с зазором, равным толщине полосы плюс две толщины гибких полос, которыми переплетают, складывают гармошкой и приклеивают концы гибких полос к жестким.

4.4. Складная шахматная доска, выполненная по предлагаемому способу из гибкого и жесткого, светлого и темного материалов, отличающаяся тем, что материалы нарезаны полосами одинаковой ширины в равных количествах гибкого и жесткого, светлого и темного материалов, причем жесткие полосы длинными сторонами укладывают рядом с зазором, равным толщине этой полосы плюс две толщины гибких полос, переплетение которых образует чередующиеся тона полей, а концы гибких полос приклеивают к жестким полосам так, что доска складывается гармошкой.

Экспериментальный образец изготовлен.

Формула изобретения

1. Способ изготовления складной шахматной доски, заключающийся в том, что из гибкого и жесткого материалов разных тонов нарезают полосы одинаковой ширины в равных количествах, после чего жесткие полосы укладывают рядом длинными сторонами с зазором, равным толщине жесткой полосы плюс две толщины гибких полос, которыми переплетают жесткие полосы, чередуя тона полей, и приклеивают концы гибких полос к жестким так, чтобы доску можно было складывать гармошкой.

2. Складная шахматная доска, выполненная из гибкого и жесткого материалов разных тонов, отличающаяся тем, что материалы нарезаны полосами одинаковой ширины в равных количествах гибкого и жесткого материалов, причем жесткие полосы длинными сторонами уложены рядом с зазором, равным толщине этой полосы плюс две толщины гибких полос, переплетение которыми образуют чередующиеся тона полей, а концы гибких полос приклеены к жестким полосам так, что доска может складываться гармошкой.

РИСУНКИ
