Патент на изобретение №2327844

(54) АРМОКАМЕННАЯ ПЕРЕМЫЧКА ДЛЯ СТЕНОВЫХ ПРОЕМОВ

(57) Реферат:

Изобретение относится к строительству, а именно к изгибаемым армокаменным конструкциям зданий и сооружений, и может быть использовано при строительстве, реконструкции или реставрации каменных зданий, преимущественно небольших и удаленных от предприятий стройиндустрии. Технический результат: упрощение конструктивного решения армокаменных перемычек, повышение надежности и теплозащиты конструкций здания. Армокаменная перемычка для стеновых проемов содержит конструкцию кладки из условно-эффективного кирпича и усиливающего ее пространственного арматурного каркаса. Растянутая рабочая арматура пространственного каркаса размещена в отверстиях условно-эффективного кирпича и заделана цементно-песчаным раствором повышенных марок, при этом верхний ряд кирпича конструкции перемычки установлен на ребро для обеспечения наилучшего его сопротивления главному сжимающему усилию. 4 ил.

Изобретение относится к строительству, а именно к изгибаемым армокаменным конструкциям зданий и сооружений, и может быть использовано при строительстве, реконструкции или реставрации каменных зданий, преимущественно небольших и удаленных от предприятий стройиндустрии.

Известны и, как правило, применяются для перекрытия проемов каменных стен различных зданий типовые железобетонные перемычки /Типовые конструкции, изделия и узлы зданий и сооружений. Серия 1.038.1-1. Перемычки железобетонные для зданий с кирпичными стенами. / ЦНИИЭПжилища. – М., 1986. – Вып.1/ [1]. Их применение требует нерациональных перевозок небольших партий перемычек, увеличивает номенклатуру строительных изделий и число поставщиков, снижает архитектурную выразительность зданий, при этом появляются дополнительные затраты на сцепление штукатурки с поверхностью бетона, снижается теплозащита стен.

Известны конструкции перемычек для проемов в каменных стенах различных зданий из стальных прокатных уголков, оштукатуренных или облицованных кирпичом /Типовые конструкции и детали зданий и сооружений. Серия 2.130-1. – М., 1969. – Вып.1. – 46 с./ [2]; их применение требует большой расход металла и затраты по защите от коррозии, при этом снижается теплозащита стен.

Сущность изобретения заключается в снижении экономических затрат при строительстве, реконструкции и реставрации каменных зданий, удаленных от предприятий стройиндустрии; в уменьшении номенклатуры строительных изделий и числа поставщиков, а также в повышении архитектурной выразительности зданий.

Техническим результатом изобретения является упрощение конструктивного решения армокаменных перемычек, повышение надежности и теплозащиты конструкций здания.

Технический результат при осуществлении изобретения достигается тем, что в известной армокаменной перемычке для стеновых проемов, содержащей конструкцию кладки из условно-эффективного кирпича и усиливающего ее пространственного арматурного каркаса, особенностью является то, что растянутую рабочую арматуру пространственного каркаса размещают в отверстиях условно-эффективного кирпича и заделывают цементно-песчаным раствором повышенных марок, при этом верхний ряд кирпича конструкции перемычки устанавливают на ребро для обеспечения наилучшего его сопротивления главному сжимающему усилию.

Армокаменная перемычка для стеновых проемов представляет собой изгибаемый элемент прямоугольного или таврового сечения, выполненный кладкой из керамического кирпича с отверстиями. Конструкция усилена пространственным арматурным каркасом, растянутая рабочая арматура которого пропускается и размещается в отверстиях кирпича, и заделывается пластифицированным цементно-песчаным раствором повышенной марки; при этом верхний ряд кирпича всегда устанавливают на ребро для обеспечения наилучшего его сопротивления главному сжимающему усилию и усиляется косвенно работающей частью арматуры пространственного каркаса, размещенной в швах и отверстиях кирпича этого ряда. При объединении пространственные арматурные каркасы перемычек можно использовать в качестве участков антисейсмического или противоосадочного армирования стен здания. Конструирование и расчет армокаменных перемычек для стеновых проемов при разных размерах, формах сечений, нагрузках и условиях эксплуатации следует выполнять по нормам и правилам проектирования железобетонных и армокаменных конструкций.

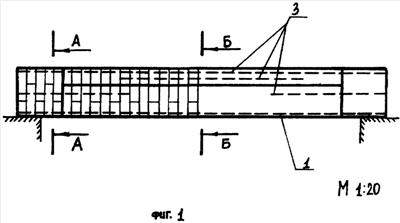

На фиг.1 изображен общий, фронтальный вид армокаменной перемычки; в левой части показана порядная укладка кирпича 1 на ребро, в перевязку; в правой части показана боковая схема укладки стержней рабочей арматуры 2, поперечной арматуры 3 и конструктивной арматуры 4. В нижней части показан опалубочный настил 5 и места опирания перемычки 6. На фиг.2 сечение А-А, находящееся в опорной зоне конструкции таврового сечения перемычки; на фиг.3 сечение Б-Б в средней части пролета, по длине равной половине пролета, той же конструкции; на фиг.4 сечение Б-Б средней части пролета конструкции перемычки с прямоугольным сечением. На чертежах фиг.2-4 показаны положение укладки кирпичей 1 в этих сечениях и схемы установки стержней рабочей 2, поперечной 3 и конструктивной 4 арматуры.

Сведения, подтверждающие возможность осуществления изобретения.

Устройство армокаменной перемычки для стеновых проемов: в устроенном проеме стены в проектном положении при большой его ширине (более 1,0 м) или при отсутствии кранового оборудования устанавливается опалубочный настил 5, по которому и по подготовленным местам опирания 6 ведется кладка кирпичом в водонасыщенном состоянии на цементно-песчаном растворе высокой марки с одновременным армированием по схемам (фиг.1-4). При небольшой ширине проема или при наличии кранового оборудования удобней кладку перемычек вести в одном приспособленном месте и после набора цементно-песчаным раствором необходимой прочности переносить и устанавливать их в проектное положение. Удобней кладку вести от середины к торцу в одном направлении на всю ее высоту, а потом в другом направлении ко второму торцу. При этом после устройства и закрепления первого установленного вертикального ряда кирпичей в определенные отверстия пропускают горизонтально расположенные стержни рабочей арматуры 2 и часть стержней конструктивной арматурой 4, фиксируют их в нужном положении как показано на фиг.1 и фиг.3 и заделывают в этих отверстиях цементно-песчаным раствором. Далее выкладывают 1-5 вертикальных рядов кирпичей с перевязкой швов, для чего каждый из кирпичей нанизывают на соответствующие стержни арматуры до соприкосновения с ранее установленными кирпичами, с предварительным нанесением на них постели из цементно-песчаного раствора, осаживают до достижения нужной толщины шва и заделывают отверстия с арматурой цементно-песчаным раствором.

Через каждые 2-6 вертикальных рядов кирпича, в средней части перемычки, длиной, равной половине ее пролета, устанавливают в вертикальных швах кладки стержни поперечной арматуры 3 (фиг.3) и часть стержней конструктивной арматуры 4. В приопорной зоне перемычки длиной, равной четверти ее пролета, эти стержни поперечной и конструктивной арматуры устанавливают в два раза чаще (фиг.2).

Упрощение конструктивного решения предлагаемой армокаменной перемычки и значительный экономический эффект при применении дают возможность его широкого применения в строительстве, реконструкции или реставрации различных зданий.

ИСТОЧНИКИ ИНФОРМАЦИИ

1. Типовые конструкции, изделия и узлы зданий и сооружений. Серия 1.038.1-1. Перемычки железобетонные для зданий с кирпичными стенами. / ЦНИИЭПжилища, – М., 1986. – Вып.1.

2. Типовые конструкции и детали зданий и сооружений. Серия 2.130-1. – М., 1969. – Вып.1. – 46 с.

Формула изобретения

Армокаменная перемычка для стеновых проемов, содержащая конструкцию кладки из условно-эффективного кирпича и усиливающего ее пространственного арматурного каркаса, отличающаяся тем, что растянутую рабочую арматуру пространственного каркаса размещают в отверстиях условно-эффективного кирпича и заделывают цементно-песчаным раствором повышенных марок, при этом верхний ряд кирпича конструкции перемычки устанавливают на ребро для обеспечения наилучшего его сопротивления главному сжимающему усилию.

РИСУНКИ
