Патент на изобретение №2327645

(54) УСТАНОВКА ДЛЯ ПОДГОТОВКИ ПОДПИТОЧНОЙ ВОДЫ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ

(57) Реферат:

Изобретение относится к области теплоэнергетики и может быть использовано в котельных и на тепловых электростанциях. Установка для подготовки подпиточной воды систем теплоснабжения содержит деаэратор, к которому подключены трубопроводы исходной и деаэрированной воды, емкость с щелочью, трубопровод щелочи, подключенный после насоса-дозатора, подключен к трубопроводу деаэрированной воды. Установка снабжена регулятором заданной величины рН обрабатываемой деаэрированной воды, связанным с датчиком рН обрабатываемой воды, установленным на трубопроводе деаэрированной воды после точки подключения трубопровода щелочи, а также с преобразователем частоты вращения электропривода насоса-дозатора. Технический результат, достигаемый заявленным изобретением, заключается в повышении качества подготовки подпиточной воды за счет надежного удаления CO₂ из обрабатываемой деаэрационной подпиточной воды, а также за счет снижения расхода щелочи для связывания СО₂. 1 ил.

Изобретение относится к области теплоэнергетики и может быть использовано в котельных установках и на тепловых электростанциях.

Известны аналоги – установки для подготовки подпиточной воды системы теплоснабжения методом декарбонизации, подщелачивания, вакуумной деаэрации, содержащие трубопровод исходной воды, к которому трубопроводом подключена емкость с щелочью, включенный в трубопровод насос-дозатор, представляющий собой струйный насос-эжектор, соединенный с дозатором – дроссельным устройством с переменным гидравлическим сопротивлением, подключенные к дозатору датчики электрической проводимости исходной и подщелаченной воды, вакуумный деаэратор с трубопроводами исходной и деаэрированной воды (а.с. SU 1303562). Этот аналог принят в качестве прототипа.

Недостатками прототипа и аналогов являются пониженные качество, надежность и экономичность подготовки воды. Пониженные надежность, экономичность и качество подготовки воды обусловлены неэффективностью регулирования расхода щелочи, а также тем, что ввод щелочи до вакуумной деаэрации связывает СО₂ и не позволяет использовать вакуумную деаэрацию для удаления СО₂. Кроме того, в установке-прототипе необходим повышающий расход щелочи для связывания СО₂ в исходной воде.

Технический результат, достигаемый заявленным изобретением, заключается в повышении качества подготовки подпиточной воды за счет надежного удаления СО₂ из обрабатываемой деаэрационной подпиточной воды, а также за счет снижения расхода щелочи для связывания СО₂.

Для достижения этого результата предложена установка для подготовки подпиточной воды теплосети, содержащая деаэратор, к которому подключены трубопроводы исходной и деаэрированной воды, емкость с щелочью, включенный в трубопровод щелочи насос-дозатор.

Особенность заключается в том, что трубопровод щелочи после насоса-дозатора подключен к трубопроводу деаэрированной воды, установка снабжена регулятором заданной величины рН обрабатываемой деаэрированной воды, связанным с датчиком рН обрабатываемой воды, установленным на трубопроводе деаэрированной воды после точки подключения трубопровода щелочи, а также с преобразователем частоты вращения электропривода насоса-дозатора.

Новая совокупность элементов позволяет повысить качество, надежность и экономичность обработки воды благодаря поддержанию оптимальной дозировки щелочи в деаэрированную воду с помощью регулируемой работы насоса-дозатора и исключению режимов с излишним или недостаточным количеством дозируемого реагента.

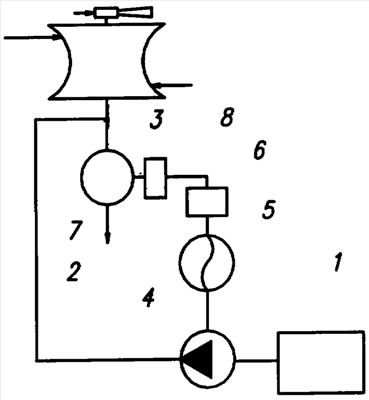

На чертеже представлена принципиальная схема установки для обработки подпиточной воды систем теплоснабжения.

Установка содержит емкость с щелочью 1, подключенную трубопроводом 2 к трубопроводу деаэрированной воды 3. В трубопровод щелочи 2 включен насос-дозатор 4 с электроприводом 5, снабженным устройством для регулирования частоты вращения 6. Установка снабжена датчиком заданной величины рН 7, соединенным с регулятором заданной величины рН 8 обрабатываемой подпиточной воды, установленными после точки подключения трубопровода щелочи 2.

Установка для обработки подпиточной воды работает следующим образом. Исходная вода деаэрируется в вакуумном деаэраторе, где удаляется основная часть диоксида углерода СО₂. Из емкости с щелочью 1 по трубопроводу щелочи 2 с помощью насоса-дозатора 4 в трубопровод деаэрированной воды 3 подается щелочь. Регулятор заданной величины рН 8 по определенной величине рН обрабатываемой воды посылает импульс к устройству для регулирования частоты вращения 6 электропривода 5 насоса-дозатора 4. В результате изменения частоты вращения электропривода 5 меняется и частота вращения рабочего колеса насоса-дозатора 4, подающего щелочь в трубопровод деаэрированной воды 3, а величина рН обрабатываемой подпиточной воды стабильно поддерживается на заданном уровне.

Удаление диоксида углерода СО₂ в вакуумном деаэраторе с последующим связыванием CO₂ дозированием щелочи в деаэрированную подпиточную воду по заданной величине рН позволяет надежно исключить углекислотную коррозию тракта подпиточной и сетевой воды, а также снизить расход щелочи на связывание остаточного диоксида углерода СО₂.

Формула изобретения

Установка для подготовки подпиточной воды системы теплоснабжения, содержащая деаэратор, к которому подключены трубопроводы исходной и деаэрированной воды, емкость с щелочью, включенный в трубопровод щелочи насос-дозатор, отличающаяся тем, что трубопровод щелочи после насоса-дозатора подключен к трубопроводу деаэрированной воды, установка снабжена регулятором заданной величины рН обрабатываемой деаэрированной воды, связанным с датчиком рН обрабатываемой воды, установленным на трубопроводе деаэрированной воды после точки подключения трубопровода щелочи, а также с преобразователем частоты вращения электропривода насоса-дозатора.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 10.01.2009

Извещение опубликовано: 20.06.2010 БИ: 17/2010
