Патент на изобретение №2327571

(54) ОДНОКРИВОШИПНЫЙ ПРЕСС ДВОЙНОГО ДЕЙСТВИЯ

(57) Реферат:

Изобретение относится к кузнечно-прессовому оборудованию, в частности к механическим прессам. Пресс содержит смонтированный в опорах станины приводной вал с эксцентриком и зубчатым венцом, шатун, сопряженный с вытяжным ползуном, и прижимной ползун. В большой головке шатуна размещена эксцентриковая втулка, имеющая зубчатый обод и заплечики. Число зубьев зубчатого венца приводного вала в два раза меньше числа зубьев зубчатого обода упомянутой втулки. На станине установлены двуплечие рычаги. С одним плечом каждого рычага посредством серьги соединена соответствующая боковая ползушка. Боковые ползушки шарнирно сочленены с боковыми шатунами. В прессе предусмотрены шатуны перемещения прижимного ползуна. Каждый из этих шатунов шарнирно связан с другим плечом двуплечего рычага. В крайнем нижнем положении прижимного ползуна серьги располагаются перпендикулярно направлению движения ползушек. Эксцентрик состоит из двух частей. Эксцентриковая втулка размещена в большой головке шатуна, сопряженного с вытяжным ползуном, и охватывает части эксцентрика. Заплечики втулки соосны частям эксцентрика и расположены в больших головках боковых шатунов. В результате обеспечивается повышение производительности пресса и увеличение глубины вытягиваемых изделий. 3 ил.

Изобретение относится к кузнечно-прессовому оборудованию, в частности к конструкции механических прессов.

Известен механический пресс, содержащий приводной эксцентриковый вал с зубчатым венцом, размещенную в головке шатуна эксцентриковую втулку с зубчатым венцом, которая выполнена с эксцентриситетом, большим эксцентриситета эксцентрикового вала, и смещена по фазе относительно последнего, а зубчатый обод установлен с возможностью постоянного зацепления с зубчатыми венцами вала и втулки (SU №1500506, В30В 15/14, 30.11.87). Недостатком такого пресса является ограниченное допустимое усилие прессования.

Известен вертикальный механический пресс, содержащий смонтированные на станине приводной вал, зубчатые колеса, связанные с ними эксцентрики, эксцентричную втулку, охватываемую шатуном вытяжного ползуна (SU №1699811, В30В 15/14, 18.01.90). Однако конструкция известного пресса не позволяет обеспечить необходимую степень деформации и глубину вытягиваемого изделия из-за отсутствия устройства, прижимающего вытягиваемую заготовку в продолжение необходимого хода вытяжного ползуна.

Известен вертикальный однокривошипный пресс двойного действия (SU 1608085, В30В 1/26, 23.11.1990), содержащий смонтированный в опорах станины приводной вал с эксцентриком, шатун, малая головка которого сопряжена с вытяжным ползуном, и прижимной ползун.

Недостатком указанного пресса являются: низкая производительность вследствие того, что вытяжной ползун имеет одинаковый характер изменения скорости при опускании и подъеме, малая глубина вытягиваемых изделий из-за недостаточности величины хода внутреннего ползуна при неподвижном наружном ползуне.

В основу изобретения положена техническая задача расширения технологических возможностей пресса путем увеличения его производительности и увеличения глубины вытягиваемых изделий.

Указанная техническая задача решается тем, что однокривошипный пресс двойного действия, содержащий смонтированный в опорах станины приводной вал с эксцентриком, шатун, малая головка которого сопряжена с вытяжным ползуном, и прижимной ползун, согласно изобретению он снабжен эксцентриковой втулкой, выполненной с зубчатым ободом и заплечиками, боковыми шатунами, шарнирно сочлененными с боковыми ползушками, каждая из которых посредством серьги соединена с одним плечом соответствующего двуплечего рычага, установленного на станине, и шатунами перемещения прижимного ползуна, каждый из которых шарнирно связан с другим плечом указанного двуплечего рычага из условия обеспечения в крайнем нижнем положении прижимного ползуна расположения серег перпендикулярно направлению движения ползушек, приводной вал выполнен с зубчатым венцом, число зубьев которого в два раза меньше числа зубьев зубчатого обода эксцентриковой втулки, эксцентрик выполнен из двух частей, а эксцентриковая втулка, заплечики которой выполнены соосными указанным частям эксцентрика и расположены в больших головках шатунов, размещена в большой головке шатуна, сопряженного с вытяжным ползуном, с охватом частей эксцентрика.

Снабжение эксцентриковой втулки заплечиками и размещение их в больших головках боковых шатунов, сочленение последних с боковыми ползушками, а ползушек через серьги с двуплечими рычагами, которые шарнирно связаны с шатунами прижимного ползуна, обеспечивают передачу движения от приводного вала прижимному ползуну. Перпендикулярное к направлению движения боковых ползушек расположение серег и «наложение» шатунов перемещения прижимного ползуна на двуплечие рычаги в нижнем положении ползуна обеспечивают прижим вытягиваемой заготовки в продолжение необходимого времени ее деформирования.

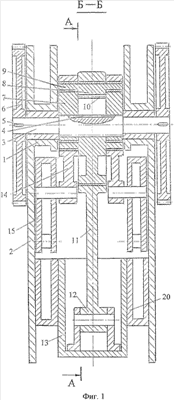

Сущность изобретения поясняется чертежами, где на фиг.1 дан общий вид пресса (разрез по Б-Б фиг.2); на фиг.2 – разрез по А-А фиг.1; на фиг.3 – графики положения ползунов в зависимости от угла поворота приводного вала.

Однокривошипный пресс двойного действия содержит смонтированный в опорах 1 станины 2 с возможностью вращения приводной вал 3. На концах приводного вала, имеющего в средней части зубчатый венец 4, шпонками 5 закреплены зубчатые колеса 6. На зубьях венца 4 внутренними шлицами эвольвентного профиля установлен эксцентрик 7, состоящий из двух частей. Эксцентрик охватывается эксцентриковой втулкой 8 с заплечиками 9, соосными эксцентрику 7, внутренний зубчатый обод 10 втулки размещен между частями эксцентрика и находится в постоянном зацеплении с зубчатым венцом 4 вала 3. Эксцентриковая втулка 8 размещена в большой головке шатуна 11, малая головка которого 12 сопряжена с вытяжным ползуном 13.

С заплечиками 9 эксцентриковой втулки 8 сопряжены большие головки боковых шатунов 14, а малые – с боковыми промежуточными ползушками 15. Боковые ползушки серьгами 16 шарнирно связаны с одним из плеч двуплечих рычагов 17, установленных с возможностью поворота относительно закрепленных в станине осей 18. Другие плечи рычагов 17 шатунами 19 шарнирно связаны с прижимным ползуном 20, охватывающим вытяжной ползун 13.

Пресс работает следующим образом.

Вращение зубчатых колес 6 через шпонки 5 передается приводному валу 3 и эксцентрику 7. От зубчатого венца 4 получает вращение зубчатый обод 10 и вместе с ним эксцентриковая втулка 8 относительно эксцентрика 7. При этом эксцентриковая втулка 8 вращается с частотой в два раза меньшей, чем частота вращения вала 3. Основное движение большая головка шатуна 11, а вместе с ней и вытяжной ползун 13 пресса получают от эксцентриковой втулки 8 с такой же частотой. Движение эксцентриковой втулки 8 складывается с движением эксцентрика 7. В результате, перемещение ползуна 13 на холостых участках хода ускоряется, что повышает производительность процесса.

От заплечиков 9 эксцентриковой втулки 8 через шатуны 14 получают поступательное движение боковые ползушки 15 и через серьги 16 приводят в возвратно-качательное движение двуплечие рычаги 17. Последние через шатуны 19 перемещают ползун 20. В нижнем положении прижимного ползуна шатуны 19 параллельны рычагам 17 и как бы «накладываются» на них; серьги 16 занимают положение, перпендикулярное по отношению к направлению движения ползушек. Такое взаимное положение звеньев обеспечивает выстой прижимного ползуна и прижим фланца вытягиваемой заготовки в продолжение большего угла а_ст поворота эксцентриковой втулки и большую глубину h_в вытяжки (см. фиг.3). Повышение производительности и увеличение глубины вытяжки решает поставленную задачу расширения технологических возможностей пресса.

Изобретение может быть использовано на прессостроительных заводах для выпуска более эффективных прессов двойного действия.

Формула изобретения

Однокривошипный пресс двойного действия, содержащий смонтированный в опорах станины приводной вал с эксцентриком, шатун, малая головка которого сопряжена с вытяжным ползуном, и прижимной ползун, отличающийся тем, что он снабжен эксцентриковой втулкой, выполненной с зубчатым ободом и заплечиками, боковыми шатунами, шарнирно сочлененными с боковыми ползушками, каждая из которых посредством серьги соединена с одним плечом соответствующего двуплечего рычага, установленного на станине, и шатунами перемещения прижимного ползуна, каждый из которых шарнирно связан с другим плечом указанного двуплечего рычага из условия обеспечения в крайнем нижнем положении прижимного ползуна расположения серег перпендикулярно направлению движения ползушек, приводной вал выполнен с зубчатым венцом, число зубьев которого в два раза меньше числа зубьев зубчатого обода эксцентриковой втулки, эксцентрик выполнен из двух частей, а эксцентриковая втулка, заплечики которой выполнены соосными указанным частям эксцентрика и расположены в больших головках боковых шатунов, размещена в большой головке шатуна, сопряженного с вытяжным ползуном, с охватом частей эксцентрика.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 25.07.2008

Извещение опубликовано: 20.03.2010 БИ: 08/2010
