Патент на изобретение №2327433
|
||||||||||||||||||||||||||
(54) АПЕКС-ДЕНТАЛЬНЫЙ ИМПЛАНТАТ
(57) Реферат:
Изобретение относится к области медицины и медицинской техники, в частности к хирургической стоматологии, и может быть использовано при лечении патологических переапикальных процессов. Апекс-дентальный имплантат выполнен в виде монолитного титанового стержня с диаметром в поперечном сечении 1,2 мм, имеющий внутрикостную и внутриканальную части. Внутрикостная часть выполнена с резьбой круглого профиля разной высоты и постепенно увеличивающейся по направлению к корневой части имплантата длиной впадин между витками резьбы. Внутриканальная часть имеет круглую форму в поперечном сечении и равна по высоте 5 мм независимо от типоразмеров имплантата. Апекс-дентальный имплантат имеет следующие размеры общей длины в зависимости от видов хирургического вмешательства: резекция верхушки корня – 9 мм, ампутация корня на 1/3 его длины – 11 мм, высокая ампутация корня на 1/2 его длины – 13 мм. Технический результат – сохранение полноценной несъемной ортопедической покровной конструкции, удовлетворяющей функциональным и эстетическим требованиям, при различных видах хирургических вмешательств на корне зуба. 3 з.п.ф-лы, 2 ил.
Изобретение относится к области медицины и медицинской техники, в частности к хирургической стоматологии, и может быть использовано при лечении патологических переапикальных процессов. Известны эндодонто-эндоосальные имплантаты, выполненные в виде стержня с резьбой, причем стержень расположен в корневом канале и коронковой части зуба. (Патент РФ № 2288727, кл. А61С 8/00, 2004 г. и Патент Германии № 3637061, кл. А61С 8/02, 1987 г.) Известные имплантаты применяются в случаях: – хронического периодонтита с деструктивными процессом в области верхушки корня, а также с резорбцией корня; – радикулярной кисты (резекция или ампутация корня, сопряженная с цистэктомией); – переломы корня зуба, сопровождающиеся необходимостью удаления фрагмента корня; – осложнения при эндодонтическом лечении зубов (перфорация, перелом эндодонтического инструмента), требующие резекции и ампутации корня. Недостатком известных эндодонто-эндооосальных имплантатов является нецелесообразность их использования в вышеперечисленных случаях стоматологических заболеваний и травм корня зуба при наличии несъемной ортопедической покровной конструкции. Задача изобретения заключается в сохранении полноценной несъемной ортопедической покровной конструкции, удовлетворяющей функциональным и эстетическим требованиям, при различных видах хирургического вмешательствах на корне зуба. Технический результат достигается за счет того, что апекс-дентальный имплантат выполнен в виде монолитного титанового стержня с диаметром в поперечном сечении 1,2 мм, имеющего внутрикостную и внутриканальную части, при этом внутрикостная часть выполнена с резьбой круглого профиля разной высоты, и постепенно увеличивающейся по направлению к корневой части имплантата длиной впадин между витками резьбы, а внутриканальная часть имеет круглую форму в поперечном сечении и равна по высоте 5 мм независимо от типоразмеров имплантата. Сущность изобретения поясняется чертежами, где на фиг.1 изображен апекс-дентальный имплантат, на фиг.2 – апекс-дентальный имплантат в ротовой полости. Апекс-дентальный имплантат представляет собой монолитный титановый стержень с диаметром в поперечном сечении 1,2 мм, имеющий внутрикостную (эндоосальную) часть 1 и внутриканальную часть 2. Внутрикостная часть 1 выполнена с резьбой круглого профиля разной высоты, при этом длина впадин между витками резьбы постепенно увеличивается по направлению к корневой части имплантата. Внутриканальная часть 2 имеет круглую форму в поперечном сечении и равна по высоте 5 мм независимо от типоразмеров имплантата. В зависимости от видов хирургического вмешательства общая длина апекс-дентальных имплантатов может иметь следующие размеры: резекция верхушки корня – 9 мм, ампутация корня на 1/3 его длины – 11 мм, высокая ампутация корня на его длины – 13 мм. Апекс-дентальный имплантат устанавливают следующим образом. В зависимости от клинической ситуации совершаются соответствующие хирургические манипуляции (резекция, ампутация или высокая ампутация корня, удаление фрагмента корня и т.д.). Далее через интраоперационный костный дефект осуществляется препарирование корневого канала зуба ультразвуковым эндодонтическим наконечником с использованием изогнутых алмазных насадок, постепенно увеличивая их диаметр. В зависимости от групповой принадлежности зуба подбирается апекс-дентальный имплантат соответствующего размера и адаптируется к подготовленному отверстию в корневом канале зуба. После чего с помощью штопфера для ретроградного пломбирования в канал вводится минерал триоксид агрегат ProRoot. Имплантат вводится в канал внутрикорневой частью на 5 мм. Внутрикостная часть располагается свободно, касаясь нижней стенки интраоперационного костного дефекта. Костный дефект заполняется на 70% от собственного объема остеопластическим материалом. Мобилизуется слизисто-надкостничный лоскут, рана ушивается наглухо.
Формула изобретения
1. Апекс-дентальный имплантат, выполнен в виде монолитного титанового стержня с диаметром в поперечном сечении 1,2 мм, имеющего внутрикостную и внутриканальную части, при этом внутрикостная часть выполнена с резьбой круглого профиля разной высоты и постепенно увеличивающейся по направлению к корневой части имплантата длиной впадин между витками резьбы, а внутриканальная часть имеет круглую форму в поперечном сечении и равна по высоте 5 мм независимо от типоразмеров имплантата. 2. Апекс-дентальный имплантат по п.1, отличающийся тем, что при резекции верхушки корня его общая длина составляет 9 мм. 3. Апекс-дентальный имплантат по п.1, отличающийся тем, что при ампутации корня на 1/3 его длины общая длина имплантата составляет 11 мм 4. Апекс-дентальный имплантат по п.1, отличающийся тем, что при высокой ампутации корня на 1/2 его длины общая длина имплантата составляет 13 мм.

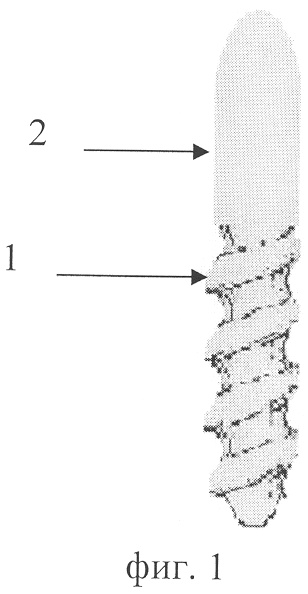

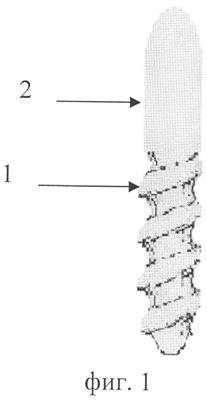

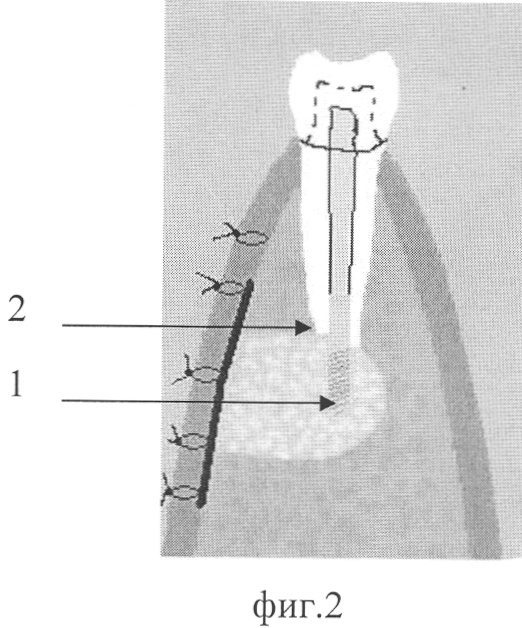

РИСУНКИ
|
||||||||||||||||||||||||||
