Патент на изобретение №2327399

(54) ТЕРМОЭЛЕКТРИЧЕСКАЯ НАСАДКА К ЭПИЛЯТОРУ

(57) Реферат:

Термоэлектрическая насадка содержит емкость, заполненную рабочим веществом, имеющим стабильную температуру плавления, лежащую в пределах от 35 до 50°С. В объем рабочего вещества погружен пластинчатый радиатор, выполненный из меди. Основание пластинчатого радиатора скошено под углом 45° к широкой стороне емкости. В температурном контакте с основанием пластинчатого радиатора находятся опорные спаи термоэлектрического модуля. С рабочими спаями последнего с обеспечением температурного контакта сопряжена головка, выполненная из меди с титановым покрытием и представляющая собой гребенку, приподнимающую волоски при движении головки против направления их роста. В емкости напротив основания пластинчатого радиатора и на противоположном конце нанесены термокраской две полоски. Первая полоска изменяет цвет при нагреве ее на 1-2°С ниже температуры плавления рабочего вещества, а вторая меняет цвет при нагреве ее на 1-2°С выше температуры плавления рабочего вещества. Устройство обеспечивает заданное холодовое воздействие, постоянное во времени и не нуждающееся в предварительном охлаждении. 1 ил.

Изобретение относится к косметологии и может использоваться для эпиляции волос с кожных покровов человека.

Процедура эпиляции волос часто очень болезненна и может сопровождаться воспалением волосяных мешочков и даже кровотечением. Для облегчения страданий современных женщин в компании PHILIPS разработан эпилятор PHILIPS – HP 6455 Satin Ice. В комплект входит специальная емкость-охладитель. Принцип работы: перед использованием охлаждающая емкость замораживается, а затем устанавливается на эпилятор. Специально разработанный охладитель для кожи позволяет охлаждать ее непосредственно перед удалением волосков. Этот эпилятор идеален для людей с чувствительной кожей. Если даже во время эпиляции у пользователя выступила кровь или поранилась кожа, то холод тут же прекратит кровотечение и снимет боль.

Недостаток этого устройства заключается в том, что степень охлаждения регулируется температурой в камере холодильника, где перед этим замораживалась насадка. Также величина охлаждения, максимальная в начале процедуры, постепенно уменьшается в процессе эпиляции по мере нагрева насадки. И наконец, если нет под рукой холодильника, насадка становится бесполезной.

Целью изобретения является разработка насадки к эпилятору, обеспечивающей заданное холодовое воздействие, постоянное во времени и не нуждающееся в предварительном охлаждении.

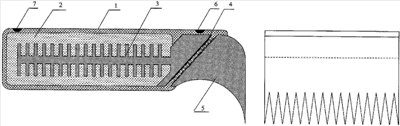

Для достижения указанной цели предлагается насадка, представленная на чертеже. Насадка представляет собой емкость 1, заполненную рабочим веществом 2, имеющим стабильную температуру плавления, лежащую в пределах от 35 до 50°С. В объем рабочего вещества 2 погружен пластинчатый радиатор 3, выполненный из меди. Основание пластинчатого радиатора 3 скошено под углом 45° к широкой стороне емкости 1. В температурном контакте с основанием пластинчатого радиатора 1 находятся опорные спаи термоэлектрического модуля 4. К рабочим спаям последнего с обеспечением температурного контакта сопряжена головка 5, выполненная из меди с титановым покрытием и представляющая собой гребенку, приподнимающую волоски при движении головки против направления их роста. В емкости 1 напротив основания пластинчатого радиатора 3 и на противоположном конце нанесены термокраской две полоски 6 и 7 соответственно. Полоска 6 изменяет цвет при нагреве ее на 1-2°С ниже температуры плавления рабочего вещества 2, а полоска 7 меняет цвет при нагреве ее на 1-2°С выше температуры плавления рабочего вещества 2.

Принцип работы насадки следующий. Во время простоя рабочее вещество 2 находится в твердой фазе и цвет обоих полосок зеленый. После включения термоэлектрического модуля 4 начинается охлаждение головки 5. Насадка с эпилятором перемещается по коже против направления роста волос для их приподнятия и одновременного обезболивания кожи. Процедура продолжается до тех пор, пока не будут удалены все волосы или пока не сменит цвет полоска 7. Если процедура не завершена, а полоска 7 поменяла свой цвет, насадку надо выключить и подождать, пока полоска 6 не вернет свой первоначальный зеленый цвет. После этого процедуру можно повторить.

Насадка проста в изготовлении и может быть использована в любой обстановке. Кроме того, повышается точность холодового воздействия, а также пропадает надобность в холодильнике.

Формула изобретения

Термоэлектрическая насадка к эпилятору, содержащая емкость с рабочим веществом, отличающаяся тем, что емкость заполнена рабочим веществом, имеющим стабильную температуру плавления, лежащую в пределах от 35 до 50°С, в объем рабочего вещества погружен пластинчатый радиатор, выполненный из меди, причем основание его скошено под углом 45° к широкой стороне емкости и в температурном контакте с ним находятся опорные спаи термоэлектрического модуля, с рабочими спаями последнего с обеспечением температурного контакта сопряжена головка, выполненная из меди с титановым покрытием и представляющая собой гребенку, приподнимающую волоски при движении головки против направления их роста, при этом в емкости напротив основания пластинчатого радиатора и на противоположном конце нанесены термокраской две полоски, первая из которых изменяет цвет при нагреве ее на 1-2°С ниже температуры плавления рабочего вещества, а вторая – при нагреве ее на 1-2°С выше температуры плавления рабочего вещества.

РИСУНКИ
