Патент на изобретение №2327397
|
||||||||||||||||||||||||||
(54) КАБЛУК
(57) Реферат:
Изобретение относится к обувной промышленности, а именно к производству каблуков для модельной обуви. В каблуке, содержащем полость, образованную стенкой и набойкой, в полости размещен, по крайней мере, один колокольчик. В полости закреплена на стенке пружина. К свободному концу пружины подвешен колокольчик. Технический результат, который достигается при использовании каблука по изобретению, заключается в продолжительности звучания колокольчика вследствие колебаний пружины. Обувь с таким каблуком может использоваться танцорами, артистами эстрады, цирка, молодежью. 2 ил.

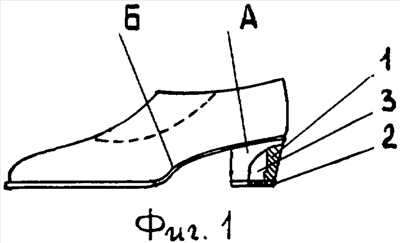

Изобретение относится к обувной промышленности, а именно к производству модельной обуви для танцоров, артистов эстрады и цирка, молодежи. Известен каблук, содержащий полость, образованную стенкой и набойкой, при этом в полости размещено одно звукоиздающее тело, закрепленное на стенке полости каблука [1]. При ходьбе издается звучание. Задача изобретения – увеличение продолжительности звучания. Техническое решение поставленной задачи достигается тем, что каблук, содержащий полость, образованную стенкой и набойкой, размещенную в полости и закрепленную на стенке пружину, к свободному концу которой подвешен колокольчик. На фиг.1 изображена обувь с каблуком, содержащем полость, образованную стенкой и набойкой, вид сбоку; на фиг.2 изображено продольные сечения каблука с размещенным в полости колокольчиком. Каблук А, являющийся основным элементом ходовой поверхности низа обуви Б, содержит стенку 1 с прикрепленной к ней набойкой 2, образующими полость 3. К стенке прикреплена, например, заклепками 4 пружина 5, на свободный конец которой подвешен колокольчик 6. Использование вместо колокольчика бубенчика является эквивалентным техническим решением. Полость может иметь различную конфигурацию. Пружина может иметь форму изогнутой пластины (фиг.2) или спирали (не показана). Набойка выполнена сменной. В полость 3, образованную стенкой 1 каблука А, являющегося элементом ходовой поверхности низа обуви Б, помещают пружину 5, закрепляя ее заклепками 4 к стенке. На свободный конец пружины подвешивают колокольчик 6. После чего к стенкам прикрепляют набойку 2. В такой конструкции каблука продолжительность звучания колокольчика увеличивается вследствие колебаний пружины. Источники информации 1. US 2291791 A, A43B 5/12, 1942.
Формула изобретения
Каблук, содержащий полость, образованную стенкой и набойкой, размещенную в полости и закрепленную на стенке пружину, к свободному концу которой подвешен колокольчик.
