На основании пункта 1 статьи 1366 части четвертой Гражданского кодекса Российской Федерации патентообладатель обязуется заключить договор об отчуждении патента на условиях, соответствующих установившейся практике, с любым гражданином Российской Федерации или российским юридическим лицом, кто первым изъявил такое желание и уведомил об этом патентообладателя и федеральный орган исполнительной власти по интеллектуальной собственности. |
(21), (22) Заявка: 2007103028/06, 26.01.2007
(24) Дата начала отсчета срока действия патента:
26.01.2007
(46) Опубликовано: 20.06.2008
(56) Список документов, цитированных в отчете о поиске:
SU 583358 A, 05.12.1977. SU 201233 А, 01.01.1967. SU 1712752 A1, 15.02.1992. SU 1627791 A1, 15.02.1991. SU 1561991 A1, 07.05.1990. SU 1320624 А1, 30.06.1987.
Адрес для переписки:
123458, Москва, ул. Твардовского, 11, кв.92, О.С. Кочетову
|
(72) Автор(ы):
Кочетов Олег Савельевич (RU), Кочетова Мария Олеговна (RU), Кочетов Сергей Савельевич (RU), Кочетов Сергей Сергеевич (RU), Костылева Анастасия Витальевна (RU), Боброва Екатерина Олеговна (RU)
(73) Патентообладатель(и):
Кочетов Олег Савельевич (RU)
|
(54) УСТАНОВКА ДЛЯ СУШКИ РАСТВОРОВ В КИПЯЩЕМ СЛОЕ ИНЕРТНЫХ ТЕЛ
(57) Реферат:
Изобретение относится к технике сушки дисперсных материалов в кипящем слое и может быть применено в анилинокрасочной, пищевой, фармацевтической, микробиологической, химической и других отраслях промышленности. В установке для сушки растворов в кипящем слое инертных тел, содержащей камеру с газораспределительной решеткой, на которой размещен слой инертных тел, газоподводящий короб для подвода основной части свежего теплоносителя, и форсунки, размещенные в слое инертных тел с возможностью их вращения вокруг оси камеры, форсунки размещены на вертикальном полом приводном валу посредством угольника и трубок с форсунками на концах, расположенными в горизонтальной и вертикальной плоскостях, причем они могут быть установлены с разным шагом как в вертикальном, так и в горизонтальном направлениях, в зависимости от объекта сушки, а в верхней части камеры, например в месте перехода цилиндрической части в коническую, закреплена газораспределительная решетка, в центре которой расположен подшипниковый узел, служащий нижней опорой полого приводного вала, при этом к конической части камеры тангенциально прикреплен, по крайней мере, один патрубок вторичного теплоносителя с температурой более высокой, чем у основной части свежего теплоносителя. Технический результат – повышение производительности установки и уменьшение налипания высушиваемого материала на инертные тела. 2 ил.
Изобретение относится к технике сушки дисперсных материалов в кипящем слое и может быть применено в анилинокрасочной, пищевой, фармацевтической, микробиологической, пищевой, химической и других отраслях промышленности.
Наиболее близким техническим решением к заявляемому объекту является сушилка для сушки растворов, суспензий и паст в псевдоожиженном слое по а.с. СССР №583358, F26В 17/10,1976 г., содержащая камеру с газораспределительной решеткой, на которой размещен слой инертных тел, газоподводящий короб для подвода основной части свежего теплоносителя, и форсунки, размещенные в слое инертных тел с возможностью их вращения вокруг оси камеры (прототип).
Недостаток известных установок заключается в том, что при подаче исходного материала (раствора, суспензии) через фиксированную форсунку не удается достигнуть равномерного орошения всего слоя инертных тел, вследствие чего происходит залипание отдельных участков слоя, что вызывает неравномерность псевдоожижения и снижение производительности установок.
Технический результат – повышение производительности установки и уменьшение налипания высушиваемого материала на инертные тела.
Это достигается тем, что в установке для сушки растворов в кипящем слое инертных тел, содержащей камеру с газораспределительной решеткой, на которой размещен слой инертных тел, газоподводящий короб для подвода основной части свежего теплоносителя, и форсунки, размещенные в слое инертных тел с возможностью их вращения вокруг оси камеры, форсунки размещены на вертикальном полом приводном валу посредством угольника и трубок с форсунками на концах, расположенными в горизонтальной и вертикальной плоскостях, причем они могут быть установлены с разным шагом как в вертикальном, так и в горизонтальном направлениях, в зависимости от объекта сушки, а в верхней части камеры, например в месте перехода цилиндрической части в коническую часть, закреплена газораспределительная решетка, в центре которой расположен подшипниковый узел, служащий нижней опорой полого приводного вала, при этом к конической части камеры тангенциально прикреплен по крайней мере один патрубок вторичного теплоносителя с температурой более высокой, чем у основной части свежего теплоносителя.

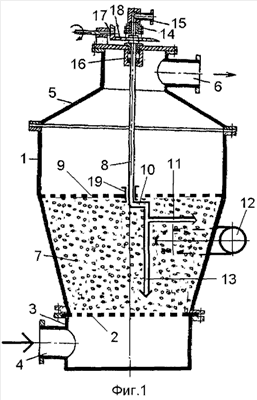

На фиг.1 изображена установка в продольном разрезе; на фиг.2 – схема тангенциального подвода вторичного теплоносителя.
Установка содержит цилиндроконическую камеру 1, снабженную в нижней части газораспределительной решеткой 2, под которой расположен газоподводящий короб 3 с патрубком 4 для подвода свежего теплоносителя. В верхней части камеры 1, например в месте перехода цилиндрической части в коническую часть, закреплена газораспределительная решетка 9, в центре которой расположен подшипниковый узел 19, служащий нижней опорой полого приводного вала 8. Сверху камера 1 закрыта крышкой 5, имеющей патрубок 6 для отработанного теплоносителя. Пространство камеры между газораспределительными решетками 2 и 9 заполнено инертными телами 7.
По оси установки размещен полый приводной вал 8, который с помощью сальникового устройства 14 соединен с камерой 15 подвода исходного материала. В верхней части вал 8 вращается в подшипниковом узле 16 и через пару конических зубчатых колес 17 и 18 соединен с приводом переменного числа оборотов (на чертежах не показан). После выхода вала 8 из подшипникового узла 19, служащего его нижней опорой, он соединен с угольником 10 и трубками 11 и 13 с форсунками на концах, расположенными в горизонтальной и вертикальной плоскостях. Форсунки могут быть установлены с разным шагом как в вертикальном, так и в горизонтальном направлениях, в зависимости от объекта сушки.
На фиг.2 представлена схема тангенциального подвода вторичного теплоносителя.
К конической части камеры 1 тангенциально прикреплен по крайней мере один патрубок 12 вторичного теплоносителя с температурой более высокой, чем у основной части свежего теплоносителя.
Установка работает следующим образом.
Камера 1 заполняется инертными телами 7 между газораспределительными решетками 2 и 9. Через патрубок 4 в газоподводящий короб 3 подают основную часть свежего теплоносителя, откуда последний через газораспределительную решетку 2 попадает в камеру 1 и создает кипящий слой инертных тел 7, вектор которого направлен вертикально. Исходный материал из камеры 15 через полый вал 8 подают через трубки 11 и 13 к форсункам для распыления в слой инертных тел. Благодаря вращению вала 8 происходит равномерное орошение всего слоя. Через патрубок 12, тангенциально камере 1, подводят вторичный теплоноситель с температурой более высокой, чем у основной части свежего теплоносителя. Вторичный теплоноситель создает в слое инертных тел зону вращающегося кольца с вектором, направленным по касательной к камере 1. Благодаря высокой температуре и большой относительной скорости теплоносителя и инертных тел процесс тепло- и массообмена в этой зоне идет весьма интенсивно, что приводит к почти мгновенной сушке пленки исходного материала на поверхности инертных тел 7. В остальной массе слоя в это время происходит досушка материала и отделение высушенного материала от инертных тел вследствие их соударений за счет пересечения векторов направления кипящего слоя от основной части свежего теплоносителя и вторичного теплоносителя.
Предлагаемая установка обеспечивает более полное орошение слоя инертных тел, а также его перемешивание. Кроме того, подвод дополнительного вторичного теплоносителя создает зону вращающегося кольца, что не только предотвращает залипание слоя в месте орошения исходным материалом, но и способствует более эффективному протеканию процессов тепло- и массообмена в этой зоне. Все это приводит к увеличению удельной производительности установки, а также позволяет повысить гидродинамическую устойчивость режима кипящего слоя.
Формула изобретения
Установка для сушки растворов и суспензий в кипящем слое инертных тел, содержащая камеру с газораспределительной решеткой, на которой размещен слой инертных тел, газоподводящий короб для подвода основной части свежего теплоносителя и форсунки, размещенные в слое инертных тел с возможностью их вращения вокруг оси камеры, отличающаяся тем, что форсунки размещены на вертикальном полом приводном валу посредством угольника и трубок с форсунками на концах, расположенными в горизонтальной и вертикальной плоскостях, причем они могут быть установлены с разным шагом как в вертикальном, так и в горизонтальном направлениях в зависимости от объекта сушки, а в верхней части камеры, например в месте перехода цилиндрической части в коническую часть, закреплена газораспределительная решетка, в центре которой расположен подшипниковый узел, служащий нижней опорой полого приводного вала, при этом к конической части камеры тангенциально прикреплен, по крайней мере, один патрубок вторичного теплоносителя с температурой более высокой, чем у основной части свежего теплоносителя.
РИСУНКИ
|
|
