Патент на изобретение №2327054

(54) СИСТЕМА ПРИГОТОВЛЕНИЯ ТОПЛИВОВОЗДУШНОЙ СМЕСИ ДЛЯ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ С ПРИНУДИТЕЛЬНЫМ ВОСПЛАМЕНЕНИЕМ

(57) Реферат:

Изобретение относится к системам приготовления топливовоздушной смеси ДВС. Система приготовления топливовоздушной смеси для двигателя внутреннего сгорания с принудительным воспламенением содержит воздушный фильтр, впускной коллектор, топливную рампу, канал подвода топлива к топливной рампе, снабженный теплообменной поверхностью с каналом циркуляции смазочного масла и теплообменной поверхностью с каналом циркуляции охлаждающей жидкости, форсунки по числу работающих цилиндров двигателя. Изобретение позволяет увеличить полноту использования энергии, вводимой в двигатель с топливом, и количество полностью испарившегося топлива перед подачей топливовоздушной смеси в рабочие цилиндры двигателя. 1 ил.

Изобретение относится к системам приготовления топливовоздушной смеси двигателя внутреннего сгорания (ДВС) с принудительным воспламенением и может быть использовано в автомобильных, тракторных, судовых, авиационных и стационарных ДВС.

Известна система приготовления топливовоздушной смеси для ДВС с принудительным воспламенением, содержащая воздушный фильтр, впускной коллектор, топливную рампу, форсунку центрального впрыска топлива [1, с.462]. Недостатком такой системы является неполное испарение топлива, впрыснутого в полость впускного трубопровода, и частичная конденсация впрыснутого топлива на стенках впускного трубопровода.

Известна система приготовления топливовоздушной смеси для ДВС с принудительным воспламенением, содержащая воздушный фильтр, впускной коллектор, топливную рампу, форсунки, число которых соответствует числу рабочих цилиндров двигателя [1, с.479]. Недостатком такой системы является неполное испарение топлива, впрыснутого в полость впускного трубопровода, и неиспользование тепловой энергии охлаждающей жидкости и смазочного масла для предварительного подогрева топлива в канале подвода топлива к топливной рампе.

Изобретение направлено на увеличение количества полностью испарившегося топлива, впрыснутого во впускной трубопровод при использовании тепловой энергии охлаждающей жидкости и смазочного масла для предварительного подогрева топлива, находящегося в канале подвода топлива к топливной рампе, и на повышение тем самым полноты использования энергии, введенной в двигатель с топливом.

Сущность изобретения заключается в том, что канал подвода топлива к топливной рампе снабжен теплообменной поверхностью с каналом циркуляции смазочного масла и теплообменной поверхностью с каналом циркуляции охлаждающей жидкости.

Технический результат достигается тем, что система приготовления топливовоздушной смеси для ДВС с принудительным воспламенением содержит воздушный фильтр, впускной коллектор, топливную рампу, форсунки, число которых соответствует числу рабочих цилиндров двигателя, канал подвода топлива к топливной рампе, теплообменную поверхность с каналом циркуляции смазочного масла и теплообменную поверхность с каналом циркуляции охлаждающей жидкости.

Новизна заключается в том, что предварительный подогрев топлива осуществляется за счет тепловой энергии смазочного масла и охлаждающей жидкости в канале подвода топлива к топливной рампе. За счет этого достигается увеличение количества полностью испарившегося топлива, впрыснутого во впускной коллектор, и полноты использования теплоты, введенной в двигатель с топливом.

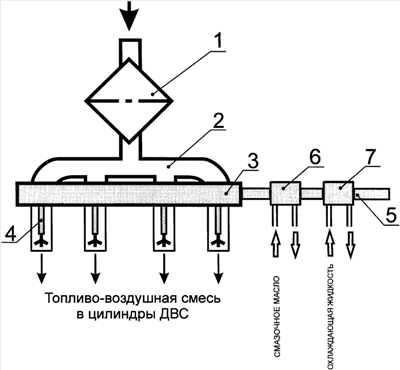

На чертеже изображена система приготовления топливовоздушной смеси для двигателя внутреннего сгорания с принудительным воспламенением.

Система содержит воздушный фильтр 1, впускной коллектор 2, топливную рампу 3, форсунки 4, число которых соответствует числу рабочих цилиндров двигателя, канал подвода топлива к топливной рампе 5, теплообменную поверхность с каналом циркуляции смазочного масла 6, теплообменную поверхность с каналом циркуляции охлаждающей жидкости 7.

Работает предлагаемая система следующим образом.

Атмосферный воздух всасывается через воздушный фильтр 1 во впускной коллектор 2, на выходы которого через форсунки 4 впрыскивается разогретое до температуры кипения при избыточном давлении топливо. В канале подвода топлива к топливной рампе 5 топливо предварительно нагревается теплообменной поверхностью с каналом циркуляции смазочного масла 6 и теплообменной поверхностью с каналом циркуляции охлаждающей жидкости 7. Таким образом, часть тепловой энергии смазочного масла и охлаждающей жидкости идет на предварительный подогрев топлива в канале подвода топлива к топливной рампе 5, что увеличивает полноту использования энергии, введенной в двигатель с топливом. Предварительный подогрев топлива до температуры, близкой к температуре кипения при избыточном давлении, увеличивает количество полностью испарившегося топлива, впрыснутого во впускной коллектор.

Впрыскиваемое во впускной коллектор топливо испаряется за счет собственной внутренней теплоты и теплоты, подводимой от нагретых частей впускного коллектора, что увеличивает количество полностью испарившегося топлива в топливовоздушной смеси и тем самым увеличивает эффективный коэффициент полезного действия двигателя.

Источники информации

1. Автомобильный справочник Бош. Перевод с англ. Первое русское издание. М.: Издательство «За рулем», 1999 – 896 с.

Формула изобретения

Система приготовления топливовоздушной смеси для двигателя внутреннего сгорания с принудительным воспламенением, содержащая воздушный фильтр, впускной коллектор, топливную рампу, форсунки, число которых соответствует числу рабочих цилиндров двигателя, канал подвода топлива к топливной рампе, отличающаяся тем, что канал подвода топлива к топливной рампе имеет теплообменную поверхность с каналом циркуляции смазочного масла и теплообменную поверхность с каналом циркуляции охлаждающей жидкости.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 08.12.2008

Извещение опубликовано: 20.09.2010 БИ: 26/2010
