Патент на изобретение №2327053
|
||||||||||||||||||||||||||
(54) ФИЛЬТР
(57) Реферат:
Изобретение относится к двигателестроению, в частности к фильтрам, используемым для пылеочистки воздуха в системе питания двигателя внутреннего сгорания при порционной подготовке воздуха для смешения с объемами впрыска бензиновой смеси. Изобретение позволяет повысить технологические возможности фильтра и снизить массу конструкции фильтрационного устройства. Фильтр состоит из гофрированной фильтрующей шторы, ромбической пластмассовой сетки и слоя пенополиуретана. Фильтр, на виде в плане, выполнен прямоугольным. Сетка выполнена армированной. Гофрированная штора фильтра установлена параллельно меньшей диагонали ромбической армированной сетки, которая установлена в основании и залита слоем пенополиуретана. Гофрированная штора и ромбическая армированная сетка полимеризованы между собой по внешнему контуру прямоугольного буртика, установленного по периметру разъема основания. Буртик выполнен монолитным и имеет округления с внешней стороны периметра, а неметаллическое оребрение выполнено со сфероидальной арочной выборкой. 5 ил.
Изобретение относится к фильтрам, используемым для пылеочистки воздуха в системе питания двигателя при порционной подготовке воздуха для смешения с объемами впрыска бензиновой смеси под влиянием системы управления программы компьютера. Известен фильтр по патенту РФ 2203724, опубл. 10.05.2003 – /1/. К недостаткам известного технического решения /1/ следует отнести весомые габариты конструкции и пониженные технологические возможности фильтра. Задачей нового технического решения является повышение технологических возможностей фильтра и снижение массы конструкции фильтрационного устройства. Поставленная задача достигается тем, что фильтр, состоящий из гофрированной фильтрующей шторы, ромбической пластмассовой сетки и слоя пенополиуретана, отличается тем, что фильтр на виде в плане выполнен прямоугольным, сетка выполнена армированной, гофрированная штора фильтра установлена параллельно меньшей диагонали ромбической армированной сетки, которая установлена в основании и залита слоем пенополиуретана, гофрированная штора и ромбическая армированная сетка полимеризованы между собой по внешнему контуру прямоугольного буртика, установленного по периметру разъема основания, буртик выполнен монолитным и имеет округления с внешней стороны периметра, а неметаллическое оребрение выполнено со сфероидальной арочной выборкой. Фиг.1 – вид в плане на фильтр; фиг.2 – профильная проекция фильтра; фиг.3 – сечение А-А; фиг.4 и 5 – проекционные виды шторы фильтрующей. Цифровые обозначения, используемые в описании фигур: фильтр (1), основание (2); слой пенополиуретана (3); гофрированная штора (4); кромка шторы (5); ромбическая армированная сетка (6); ромбическая неармированная сетка (7); диагональ малая (8), округление (9); арка (10); платик (11); нижнее основание (12); ось (13); сечение неармированной сетки (14); движение подачи воздуха DВ; внешний контур (15); прямоугольный буртик (16), разъем основания (17). Описание фильтра. Фильтр (1), состоящий из гофрированной фильтрующей шторы (4), ромбической пластмассовой сетки (7) и слоя пенополиуретана (3), отличающийся тем, что: – выполняется таким образом, что фильтр на виде в плане выполнен прямоугольным; – сетка (6) выполнена армированной; – гофрированная штора (4) фильтра (1) установлена параллельно меньшей диагонали (8) ромбической неармированной сетки (7), которая установлена в основание (12) и залита слоем пенополиуретана (3); – гофрированная штора (4) и ромбическая армированная сетка (7) полимеризованы между собой по внешнему контуру (15) прямоугольного буртика (16), установленного по периметру разъема основания (17); – буртик (16) выполнен монолитным и имеет округления (9) с внешней стороны периметра, а неметаллическое оребрение (14) выполнено со сфероидальной арочной выборкой (10). Пример выполнения фильтра. Фильтр (1), состоящий из гофрированной фильтрующей шторы (4), ромбической пластмассовой сетки (7) и слоя пенополиуретана (3), выполнен таким образом, что: – фильтр на виде в плане выполнен прямоугольным; – сетка (6) выполнена армированной; – гофрированная штора (4) фильтра (1) установлена параллельно меньшей диагонали (8) ромбической неармированной сетки (7), которая установлена в основание (12) и залита слоем пенополиуретана (3); – гофрированная штора (4) и ромбическая армированная сетка (7) полимеризованы между собой по внешнему контуру (15) прямоугольного буртика (16), установленного по периметру разъема основания (17); – буртик (16) выполнен монолитным и имеет округления (9) с внешней стороны периметра, а неметаллическое оребрение (14) выполнено со сфероидальной арочной выборкой (10). Промышленная полезность нового технического решения заключается в том, что конструкция фильтра технологична в изготовлении, обладает большей компактностью и энергетической эффективностью пылеотбора витающих частиц грубой и тонкодисперсной пыли. Экономическая эффективность фильтра состоит в большей площади и массе отбираемой из воздуха пыли, что весьма ценно для работы двигателя внутреннего сгорания автомобиля.
Формула изобретения
Фильтр, состоящий из гофрированной фильтрующей шторы, ромбической пластмассовой сетки и слоя пенополиуретана, отличающийся тем, что фильтр на виде в плане выполнен прямоугольным, сетка выполнена армированной, гофрированная штора фильтра установлена параллельно меньшей диагонали ромбической армированной сетки, которая установлена в основании и залита слоем пенополиуретана, гофрированная штора и ромбическая армированная сетка полимеризованы между собой по внешнему контуру прямоугольного буртика, установленного по периметру разъема основания, буртик выполнен монолитным и имеет округления с внешней стороны периметра, а неметаллическое оребрение выполнено со сфероидальной арочной выборкой.

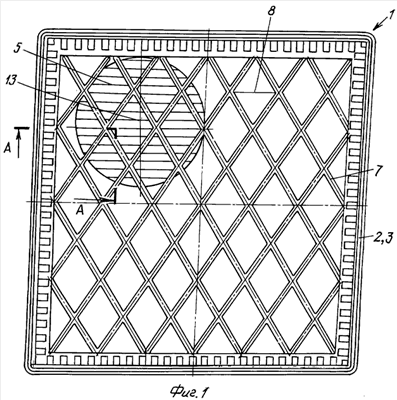

РИСУНКИ
|
||||||||||||||||||||||||||
