(54) СПОСОБ ПЕРЕГОНКИ НЕФТИ
(57) Реферат:
Изобретение относится к нефтеперерабатывающей промышленности и может быть использовано при перегонке нефти с высоким содержанием газа. Способ включает ввод сырья в первую ректификационную колонну и остатка первой колонны во вторую ректификационную колонну с подачей паров с верха колонн на газосепарацию с выделением газов и легких бензиновых фракций, подаваемых на орошение, вывод бензиновой и дизельной фракций через отпарные секции и мазута с низа второй колонны, газы после газосепарации подвергают абсорбции с получением сухого и жирного газов, причем в качестве абсорбентов для получения упомянутых газов используют предварительно охлажденные соответственно верхнее и нижнее циркуляционные орошения второй колонны, которые после абсорбции возвращают в колонну, при этом легкие бензиновые фракции после газосепарации подают на орошение второй колонны. Предлагаемый способ позволяет получить сухой и жирный газы, повысить качество продуктов разделения и снизить энергетические затраты. 4 з.п. ф-лы, 1 ил., 2 табл.
Предлагаемое изобретение относится к способам перегонки нефти с высоким содержанием газов и может быть использовано в нефтеперерабатывающей промышленности.
Известен способ перегонки нефти, включающий нагрев нефти в теплообменниках, а затем в печи и ввод в сложную ректификационную колонну, оборудованную боковыми отпарными секциями, с отбором с верха колонны бензиновой фракции, а в виде боковых погонов через отпарные секции керосиновой и дизельной фракций и в качестве остатка перегонки – мазута при подаче в низ колонны и отпарных секций испаряющего агента (И.Т.Багиров. Современные установки первичной переработки нефти. М: Химия, 1974, с.28).
Недостатком данного способа является сложность переработки нефтей, содержащих значительное количество газов и легких бензиновых фракций.
Для таких нефтей применяется двухколонная схема перегонки, принятая за прототип, по которой нефтяное сырье нагревают и подают в первую ректификационную колонну, где происходит отгонка газов и легкой бензиновой фракции (так называемая «отбензинивающая колонна»), остаток которой подают во вторую ректификационную колонну с получением в ней газов и целевых продуктов – бензина, дизельного топлива и мазута (И.А.Александров. Перегонка и ректификация в нефтепереработке. М: Химия, 1981, с.157, рис.III-6а).
Недостатком известного способа являются невозможность разделения газа на целевые фракции (сухой и жирный газы), низкое качество жидкофазных продуктов разделения и высокие энергетические затраты, связанные с вводом горячей струи в первую колонну. Кроме того, известный способ зачастую использует предварительную подготовку нефти, включающую стабилизацию для отделения содержащихся в ней газов.
Задачей настоящего изобретения является обеспечение возможности разделения газа на сухой и жирный, повышение качества жидкофазных продуктов разделения и снижение энергетических затрат.
Указанная задача решается способом перегонки нефти, включающим ввод сырья в первую ректификационную колонну и остатка первой колонны во вторую ректификационную колонну с подачей паров с верха колонн на газосепарацию с выделением газов и легких бензиновых фракций, вывод бензиновой и дизельной фракций через отпарные секции и мазута с низа второй колонны с использованием острого и циркуляционного орошения, в котором согласно изобретению газы после газосепарации подвергают абсорбции с получением сухого и жирного газов, причем в качестве абсорбентов для получения упомянутых газов используют предварительно охлажденные соответственно верхнее и нижнее циркуляционные орошения второй колонны, которые после абсорбции возвращают в колонну, при этом легкие бензиновые фракции после газосепарации подают на острое орошение второй колонны.
Абсорбенты перед подачей в абсорберы целесообразно охладить до температуры 30-50°С.
Абсорбцию целесообразно проводить под давлением 8,4-8,46 ата для получения сухого газа и 2,0-2,06 ата для получения жирного газа.
Целесообразно нижнее циркуляционное орошение перед подачей во вторую колонну нагреть до температуры 90-110°С.
За счет абсорбции требуемых компонентов газа специальными абсорбентами (верхним и нижним циркуляционными орошениями второй колонны после дополнительного их охлаждения) появилась возможность разделения газа на сухой и жирный и повышения качества жидкофазных продуктов разделения, а также снижения энергетических затрат за счет исключения подачи горячей струи в первую колонну.

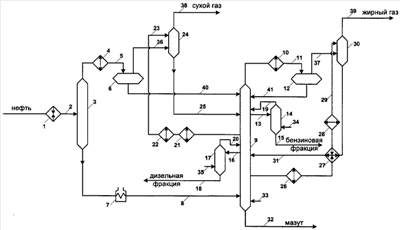

На чертеже представлена схема осуществления предлагаемого способа.
Способ осуществляют следующим образом.
Нефть плотностью 790 кг/м3, содержащую 9,4% газов (до С4), нагревают в теплообменнике 1 и по линии 2 вводят в первую колонну 3. Пары с верха колонны 3 частично конденсируют и охлаждают в конденсаторе-холодильнике 4 и по линии 5 подают в газосепаратор 6. Остаток колонны 3 нагревают в печи 7 и по линии 8 вводят во вторую колонну 9. Пары с верха колонны 9 частично конденсируют и охлаждают в конденсаторе-холодильнике 10, а затем по линии 11 подают в газосепаратор 12. Верхний боковой погон колонны 9 по линии 13 подают на верх верхней отпарной секции 14. С низа отпарной секции 14 по линии 15 выводят бензиновую фракцию. Нижний боковой погон колонны 9 по линии 16 подают на верх нижней отпарной секции 17. С низа отпарной секции 17 по линии 18 выводят дизельные фракции. Пары с верха отпарных секций 14 и 17 соответственно по линиям 19 и 20 возвращают в колонну 9. Из колонны 9 выводят верхнее циркуляционное орошение, охлаждают в теплообменнике 21 и холодильнике 22 и по линии 23 подают на верх абсорбера 24 в качестве абсорбента. Остаток с низа абсорбера 24 (насыщенный абсорбент) по линии 25 возвращают в колонну 9. Из колонны 9 выводят нижнее циркуляционное орошение, охлаждают в теплообменниках 26, 27 и холодильнике 28 и по линии 29 подают в качестве абсорбента на верх абсорбера 30. Остаток с низа абсорбера 30 (насыщенный абсорбент) нагревают в теплообменнике 27 и по линии 31 возвращают в колонну 9. С низа колонны 9 по линии 32 выводят мазут. В низ колонны 9 и отпарных секций 14 и 17 соответственно по линиям 33, 34, 35 подают нагретые потоки водяного пара. С верха газосепараторов 6 и 12 соответственно по линиям 36 и 37 выводят газы и подают соответственно в низ абсорберов 24 и 30. С верха абсорберов 24 и 30 соответственно по линиям 38 и 39 выводят сухой и жирный газы. Легкие бензиновые фракции с низа газосепараторов 6 и 12 соответственно по линиям 40 и 41 подают в качестве острого орошения колонны 9.
Сравнительные показатели работы схем перегонки нефти приведены в таблицах 1 и 2.
Таблица 1 |
Основные показатели работы колонн |
Показатели |
Прототип |
Предлагаемый способ |
1 |
2 |
3 |
Расход, т/час |
|
|
сырья |
60,00 |
60,00 |
газа, в т.ч. |
5,77 |
6,10 |
– сухого газа |
– |
2,60 |
– жирного газа |
– |
3,50 |
бензиновых фракций |
8,90 |
8,61 |
дизельных фракций |
17,12 |
17,20 |
мазута |
28,21 |
28,09 |
паров с верха первой колонны |
7,72 |
5,33 |
газа с верха газосепаратора первой колонны |
5,77 |
4,43 |
легкой бензиновой фракции |
0,31 |
– |
бензина с низа газосепаратора первой колонны |
1,94 |
0,89 |
в том числе острого орошения первой колонны |
1,63 |
– |
в том числе острого орошения второй колонны |
– |
0,89 |
горячей струи в низ первой колонны |
60,00 |
– |
остатка первой колонны |
53,91 |
54,66 |
паров с верха второй колонны |
18,79 |
34,64 |
газа с верха газосепаратора второй колонны |
– |
9,58 |
легкой бензиновой фракции |
4,29 |
– |
с низа газосепаратора второй колонны |
17,54 |
23,80 |
в том числе острого орошения второй колонны |
13,25 |
23,80 |
бокового погона на верх верхней отпарной секции |
5,65 |
10,10 |
паров с верха верхней отпарной секции |
1,57 |
1,71 |
бокового погона на верх нижней отпарной секции |
22,46 |
21,78 |
паров с верха нижней отпарной секции |
5,86 |
5,10 |
верхнего циркуляционного орошения, выводимого из колонны |
20,94 |
20,94 |
верхнего циркуляционного орошения, вводимого |
|
|
на верх абсорбера (абсорбент) |
– |
20,94 |
верхнего циркуляционного орошения, выводимого с низа абсорбера и вводимого в колонну (остаток, насыщенный абсорбент) |
– |
22,77 |
сухого газа, выводимого с верха абсорбера |
– |
2,60 |
нижнего циркуляционного орошения, выводимого из колонны |
31,41 |
31,41 |
Продолжение таблицы 1 |
1 |
2 |
3 |
нижнего циркуляционного орошения, вводимого на верх абсорбера (абсорбент) |
– |
31,41 |
нижнего циркуляционного орошения, выводимого с низа абсорбера и вводимого в колонну (остаток, насыщенный абсорбент) |
– |
37,49 |
жирного газа, выводимого с верха абсорбера |
– |
3,50 |
водяного пара, вводимого в низ второй колонны |
0,52 |
0,52 |
водяного пара верхней отпарной секции |
0,21 |
0,21 |
водяного пара нижней отпарной секции |
0,52 |
0,52 |
Температура, °С |
|
|
в газосепараторах и вводах орошения на верх колонн и абсорберов |
40 |
40 |
ввода сырья в первую колонну |
100 |
100 |
верха первой колонны |
68 |
100 |
низа первой колонны |
265 |
100 |
ввода горячей струи |
370 |
– |
ввода сырья во вторую колонну |
350 |
350 |
верха второй колонны |
85 |
52 |
вывода верхнего бокового погона |
120 |
83 |
вывода верхнего циркуляционного орошения |
127 |
101 |
охлаждения верхнего циркуляционного орошения в теплообменниках |
70 |
40 |
охлаждения верхнего циркуляционного орошения в холодильниках |
40 |
– |
ввода верхнего циркуляционного орошения в колонну |
40 |
49 |
вывода нижнего бокового погона |
200 |
195 |
вывода нижнего циркуляционного орошения |
242 |
241 |
охлаждение нижнего циркуляционного орошения в теплообменниках |
140 |
140 |
охлаждения нижнего циркуляционного орошения в холодильниках |
100 |
40 |
ввода нижнего циркуляционного орошения в колонну |
100 |
100 |
низа второй колонны |
341 |
342 |
ввода водяного пара |
350 |
350 |
верха верхней отпарной секции |
111 |
78 |
низа верхней отпарной секции |
92 |
66 |
верха нижней отпарной секции |
193 |
189 |
низа нижней отпарной секции |
174 |
173 |
верха абсорбера сухого газа |
– |
42 |
низа абсорбера сухого газа |
– |
49 |
верха абсорбера жирного газа |
– |
51 |
низа абсорбера жирного газа |
– |
65 |
Продолжение таблицы 1 |
1 |
2 |
3 |
Давление, ата |
|
|
в газосепараторе первой колонны |
9,05 |
9,05 |
верха первой колонны |
9,25 |
9,25 |
низа первой колонны |
9,40 |
9,40 |
в газосепараторе второй колонны |
2,25 |
2,25 |
верха второй колонны |
2,46 |
2,46 |
низа второй колонны |
2,69 |
2,69 |
верха верхней отпарной секции |
2,73 |
2,73 |
низа верхней отпарной секции |
2,80 |
2,80 |
верха нижней отпарной секции |
2,80 |
2,80 |
низа нижней отпарной секции |
2,86 |
2,86 |
верха абсорбера сухого газа |
– |
8,40 |
низа абсорбера сухого газа |
– |
8,46 |
верха абсорбера жирного газа |
– |
2,00 |
низа абсорбера жирного газа |
– |
2,06 |
Тепло, Гкал/час |
|
|
вводимое с сырьем в первую колонну |
3,282 |
3,282 |
отводимое в конденсаторе-холодильнике первой колонны |
0,247 |
0,226 |
подводимое в печи, в т.ч. |
10,100 |
10,100 |
– для нагрева горячей струи |
5,422 |
– |
– для нагрева сырья второй колонны |
4,678 |
10,100 |
отводимое в конденсаторе-холодильнике второй колонны |
2,855 |
3,120 |
отводимое в теплообменнике верхнего циркуляционного орошения |
0,640 |
0,668 |
отводимое в холодильнике верхнего циркуляционного орошения |
0,310 |
– |
отводимое в теплообменнике нижнего циркуляционного орошения |
1,951 |
1,950 |
отводимое в холодильнике верхнего циркуляционного орошения |
0,677 |
0,828 |
вводимое с водяным паром, в т.ч. |
1,289 |
1,289 |
– в низ второй колонны |
0,537 |
0,537 |
– в низ верхней отпарной секции |
0,215 |
0,215 |
– в низ нижней отпарной секции |
0,537 |
0,537 |
подводимое в теплообменнике для нагрева нижнего циркуляционного орошения |
|
0,746 |
Диаметр, м |
|
|
первой колонны |
0,8 |
0,6 |
второй колонны |
2,0 |
2,0 |
верхней отпарной секции |
0,6 |
0,6 |
нижней отпарной секции |
0,8 |
0,8 |
Продолжение таблицы 1 |
1 |
2 |
3 |
абсорбера сухого газа |
– |
0,6 |
абсорбера жирного газа |
– |
1,0 |
Число теоретических тарелок, в т.ч. |
47 |
47 |
– в укрепляющей секции первой колонны |
9 |
– |
– в отгонной секции первой колонны |
5 |
– |
– в укрепляющей секции второй колонны |
17 |
17 |
– в отгонной секции второй колонны |
2 |
2 |
– в верхней отпарной секции |
7 |
7 |
– в нижней отпарной секции |
7 |
7 |
– в абсорбере сухого газа |
– |
7 |
– в абсорбере жирного газа |
– |
7 |
Содержание, мас.% |
|
|
углеводородов, выкипающих до С5 в бензине |
5,77 |
0,35 |
фракции 160°С – КК в бензине |
0,93 |
0,90 |
фракции НК-160°С в дизельном топливе |
7,53 |
7,38 |
фракции 360°С – КК в дизельном топливе |
3,42 |
3,09 |
фракции НК-360°С в мазуте |
14,05 |
13,51 |
Как видно из таблицы 1, предлагаемый способ по сравнению с прототипом позволяет снизить энергетические затраты за счет исключения циркуляции 60 т/час горячей струи и снижения температуры низа первой колонны с 265 до 100°С, что значительно сокращает расход топлива, уменьшает объем дымовых газов и потери тепла с дымовыми газами. Предлагаемый способ также позволяет разделить газ на сухой и жирный. При этом вместо 5,77 т/час газа с большим содержанием компонентов С3-С4 и бензиновых фракций удается получить 2,60 т/час сухого газа и 3,50 т/час жирного газа. При этом повышается качество продуктов разделения. Содержание в бензине углеводородов, выкипающих до С5, снижается с 5,77 до 0,35 мас.%, т.е. в 16,5 раза. Содержание в дизельном топливе фракции 360°С – КК снижается с 3,42 до 3,09 мас.%, а в мазуте фракции НК-360°С с 14,05 до 13,51 мас.%.
Таблица 2 |
Составы газов, мас.% |
Компоненты |
Прототип |
Предлагаемый способ |
Сухой газ (поток 38) |
Жирный газ (поток 39) |
Азот и углекислый газ |
1,24 |
2,18 |
0,44 |
Метан |
29,71 |
59,15 |
5,81 |
Этан |
14,68 |
22,28 |
10,01 |
Пропан |
22,80 |
6,37 |
34,00 |
Сумма бутанов |
20,29 |
2,46 |
44,10 |
Углеводороды С5-С6 |
9,50 |
6,65 |
3,97 |
Прочие углеводороды |
1,78 |
1,91 |
1,67 |
Данные таблицы 2 показывают, что предлагаемый способ позволяет получить:
а) концентрат инертных газов метана и этана, содержащий 83,6% этих газов, который может быть использован в качестве топливного газа;
б) концентрат углеводородных газов С2-С4, содержащий 88,1% этих газов, который утилизируется как ШФЛУ (широкая фракция легких углеводородов), а также в качестве компонента газового топлива на специализированных заправках.
Таким образом, предлагаемое изобретение позволяет получить из нефти с высоким (до 9,4 мас.%) содержанием газа сухой и жирный газы, а также бензиновую и дизельную фракции с высоким качеством разделения.
Кроме того, предлагаемый способ позволяет отказаться от стадии стабилизации в процессе подготовки нефти и снизить энергетические затраты.
Формула изобретения
1. Способ перегонки нефти, включающий ввод сырья в первую ректификационную колонну и остатка первой колонны во вторую ректификационную колонну с подачей паров с верха колонн на газосепарацию с выделением газов и легких бензиновых фракций, подаваемых на орошение, вывод бензиновой и дизельной фракций через отпарные секции и мазута с низа второй колонны с использованием острого и циркуляционного орошений, отличающийся тем, что газы после газосепарации подвергают абсорбции с получением сухого и жирного газов, причем в качестве абсорбентов для получения упомянутых газов используют предварительно охлажденные соответственно верхнее и нижнее циркуляционные орошения второй колонны, которые после абсорбции возвращают в колонну, при этом легкие бензиновые фракции после газосепарации подают на орошение второй колонны.
2. Способ по п.1, отличающийся тем, что абсорбенты перед подачей в абсорберы охлаждают до температуры 30-50°С.
3. Способ по п.1, отличающийся тем, что абсорбцию для получения сухого газа проводят под давлением 8,4-8,46 ата.
4. Способ по п.1, отличающийся тем, что абсорбцию для получения жирного газа проводят под давлением 2,0-2,6 ата.
5. Способ по п.1, отличающийся тем, что нижнее циркуляционное орошение перед подачей во вторую колонну нагревают до температуры 90-110°С.
РИСУНКИ
