Патент на изобретение №2326855

(54) КЕРАМИЧЕСКАЯ МАССА

(57) Реферат:

Изобретение относится к области технологии силикатов и касается составов керамических масс, которые могут быть использованы в производстве электротехнических изделий. Техническим результатом является снижение температуры обжига керамической массы. Керамическая масса содержит, мас.%: тальк 70,0-75,0; глинистое сырье 5,0-10,0; сподумен 15,0-17,0; жидкое стекло 3,0-5,0. 1 табл.

Изобретение относится к области технологии силикатов и касается составов керамических масс, которые могут быть эффективно использованы в производстве электротехнических изделий.

Известна керамическая касса, включающая, мас.%: тальк 60,0; глинистое сырье 40,0 /1/.

Известна керамическая масса, содержащая, мас.%: тальк 82,2-86,8; глинистое сырье 9,0-11,0; барий углекислый 4,0-6,0; пятиокись ванадия 0,2-0,8 /2/.

Целью изобретения является снижение температуры обжига керамической массы.

Цель достигается тем, что в состав керамической массы, содержащей тальк и глинистое сырье, дополнительно вводят сподумен и жидкое стекло при следующем соотношении компонентов, мас.%: тальк 70,0-75,0; глинистое сырье 5,0-10,0; сподумен 15,0-17,0; жидкое стекло 3,0-5,0.

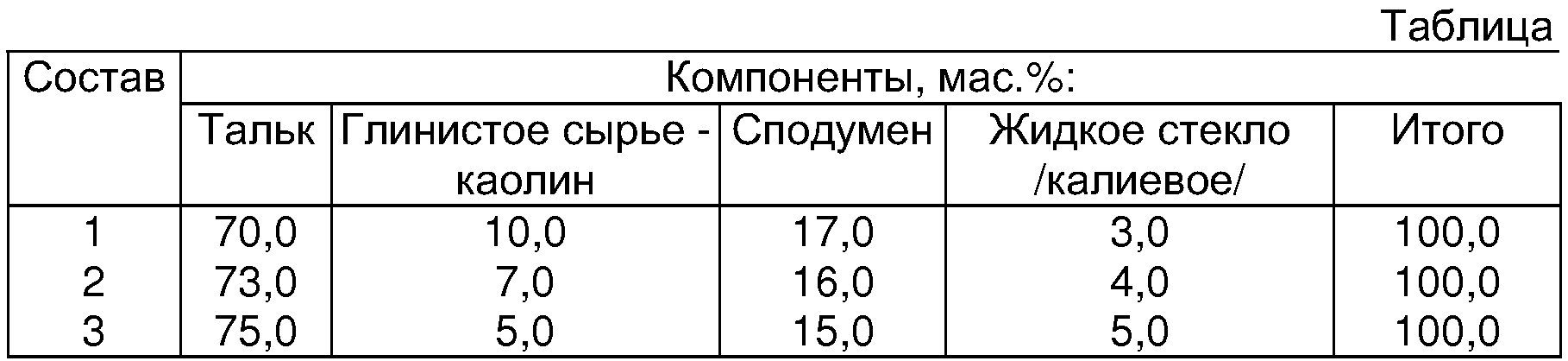

В таблице приведены составы керамической массы.

Изделия из керамической массы производят по схеме: дозировка компонентов – мокрый помол – обезвоживание массы до 9-12% влажности – прессование изделий при давлении 20-40 МПа – сушка изделий при 80-120°С – обжиг при 1000-1050°С.

Изделия из керамической массы термостойки, имеют небольшой ТКЛР, морозостойки, прочны.

Источники информации

1. Патент Великобритании №1028186, С04B 33/22, 1966.

2. Авторское свидетельство СССР №1460056, С04В 35/02, 1969.

Формула изобретения

Керамическая масса, содержащая тальк и глинистое сырье, отличающаяся тем, что дополнительно содержит сподумен и жидкое стекло при следующем соотношении компонентов, мас.%:
