Патент на изобретение №2326807

(54) ИНДИВИДУАЛЬНЫЙ ЭВАКУАТОР

(57) Реферат:

Изобретение относится к грузоподъемным механизмам и может быть использовано в строительстве, автотранспорте, при спасательных работах. Индивидуальный эвакуатор содержит корпус с размещенным в нем на фторопластовых подшипниках ведомым валом с червячным колесом, взаимосвязанный с червячным колесом барабан с тяговым канатом и крюком на свободном конце и установленный снаружи корпуса фиксатор. Червячное колесо взаимодействует с приводным червяком на ведущем валу. Ведомый вал и барабан выполнены из фторопласта с внутренней полостью, оканчивающейся штуцером на барабане и выходным патрубком на торце вала. Поверхность корпуса со стороны барабана снабжена ушками и раздвижными лямками, а торцы ведущего вала оснащены двумя рукоятками с диаметрально направленными кривошипами и звездочкой на валу с запорными поворотными сухарями на корпусе. Канат в виде тонкого троса размещен внутри гибкого шланга, оснащенного сменными устройствами на свободном конце и на выходном патрубке. Это позволяет упростить конструкцию и увеличить функциональные возможности индивидуального эвакуатора. 2 з.п. ф-лы, 6 ил.

Изобретение относится к грузоподъемным механизмам и может быть использовано в качестве такового в строительстве, в автотранспорте, в бытовых условиях и при спасательных работах в качестве индивидуального эвакуатора из высотных зданий при возникновении чрезвычайных ситуаций.

Известны грузоподъемные механизмы, содержащие корпус с цепным грузовым механизмом, планетарный редуктор с сателлитами на металлофторопластовых подшипниках, тормозной механизм с механическим приводом и рукоятку (патент РФ №2196103, МПК 7: В66D 1/04, опубл. 10.01.2003 г.).

Недостатком известных устройств является незначительная длина перемещения груза и, как следствие, невозможность использования в качестве эвакуатора.

Известна также ручная лебедка, содержащая корпус с размещенным в нем червячным колесом, взаимодействующим с приводным червяком, взаимосвязанный с червячным колесом тяговый канат и установленный снаружи корпуса фиксатор, причем, привод червяка выполнен цепным (патент РФ №2098343, МПК 7: В66D 1/04, опубл. 10.12.1997 г. – прототип).

Недостатком этого устройства, выбранного нами в качестве прототипа по большинству совпадающих признаков, является громоздкость и тяжесть механизма, а также незначительная длина перемещения груза и, как следствие, невозможность использования в качестве эвакуатора.

Задачей, решаемой использованием заявляемого изобретения, является повышение мобильности и функциональных возможностей индивидуального эвакуатора.

Техническая сущность заявленного устройства заключается в том, что в известном индивидуальном эвакуаторе, содержащем корпус с размещенным в нем на фторопластовых подшипниках ведомым валом с червячным колесом, взаимодействующим с приводным червяком на ведущем валу, взаимосвязанный с червячным колесом барабан с тяговым канатом и крюком на свободном конце, и установленный снаружи корпуса фиксатор, ведомый вал и барабан выполнены из фторопласта с внутренней полостью, оканчивающейся штуцером на барабане и выходным патрубком на торце вала, поверхность корпуса со стороны барабана снабжена ушками и раздвижными лямками, а торцы ведущего вала оснащены двумя рукоятками с диаметрально направленными кривошипами и звездочкой на валу с запорными поворотными сухарями на корпусе; канат в виде тонкого троса размещен внутри гибкого шланга, оснащенного сменными устройствами на свободном конце и на выходном патрубке: гидромониторным насадком и присоединительным к напорной магистрали замком; крюк жестко соединен с гидромониторным насадком.

Выполнение ведомого вала и барабана из фторопласта с внутренней полостью, оканчивающейся штуцером на барабане и выходным патрубком на торце вала, обеспечивает легкость устройства, снижение коэффициента трения между узлами устройства и канал для жидкости.

Снабжение поверхности корпуса со стороны барабана ушками и раздвижными лямками обеспечивает крепление эвакуатора к туловищу эвакуирующегося человека.

Оснащение торцов ведущего вала двумя рукоятками с диаметрально направленными кривошипами и звездочкой на валу с запорными поворотными сухарями на корпусе обеспечивает возможность безостановочного поворота «червяка» руками эвакуирующегося человека и оперативное стопорение механизма в случае острой надобности.

Выполнение каната в виде тонкого троса и размещение его внутри гибкого шланга, оснащенного сменными устройствами на свободном конце и на выходном патрубке: гидромониторным насадком и присоединительным к напорной магистрали замком, обеспечивает устройство дополнительной функцией пожаротушения и ориентирования крюка относительно вышерасположенных объектов крепления.

Жесткое соединение крюка с гидромониторным насадком обеспечивает устройство дополнительной функцией пожаротушения при креплении крюка к опоре.

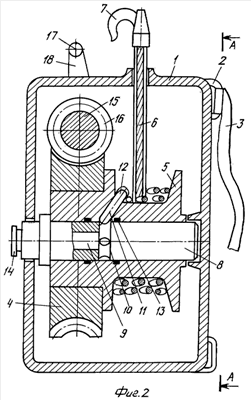

На фиг.1 изображена схема использования индивидуального эвакуатора; на фиг.2 – индивидуальный эвакуатор – вид сбоку, продольный разрез; на фиг.3 – вид по А-А фиг.2; на фиг.4 – вид по Б фиг.3; на фиг.5 – фрагмент участка со стороны крюка с гидромониторным насадком; на фиг.6 – то же, с присоединительным замком.

Индивидуальный эвакуатор (фиг.2) содержит разъемный корпус 1 с присоединительными ушками 2 и раздвижными лямками 3 для присоединения к корпусу человека на уровне от пояса до груди (фиг.1).

В корпусе 1 (фиг.2) размещен редуктор в виде червячного соединения с колесом 4, связанным с барабаном 5, на который намотан тяговый канат в виде тонкого троса 6 с крюком 7 на свободном конце.

Барабан 5 выполнен из фторопласта и размещен на зафиксированном в осевом направлении в пазах корпуса 1 ведомом валу 8, также выполненном из фторопласта с глухим центральным каналом 9, открытым в полость расточки 10, куда открыт канал 11 барабана 5, оканчивающийся штуцером 12. Полость расточки 10 герметизирована кольцевыми уплотнениями 13, а открытый наружу корпуса 1 центральный канал 9 вала 8 оснащен привинченным съемным замком 14, например, байонетного типа для соединения с напорной гидравлической магистралью – пожарным гидрантом.

Ведущий вал 15 червячного редуктора оснащен червячной шестерней 16 и двумя рукоятками 17 с кривошипами 18 на торцах снаружи корпуса 1 (фиг.3). Там же размещены храповые колеса 19 с тормозными «собачками» 20 (фиг.4).

Крюк 7 соединен с гидромониторным насадком 21, соединенным резьбой со штуцером 22, аналогичным по диаметру и конструкции со штуцером 12. Штуцер 12 и штуцер 22 соединены тросом 6, концы которого закреплены в их полости винтами 23. Трос 6 пропущен в полость гибкого шланга 24, концы которого закреплены хомутами 25 на штуцерах 12 и 22.

При необходимости торец штуцера 22 вместо гидромониторного насадка 21 оснащают присоединительным замком 14 (фиг.6).

Индивидуальный эвакуатор работает следующим образом.

При возникновении чрезвычайной ситуацией, связанной с необходимостью эвакуации с верхних этажей здания, эвакуатор с помощью лямок 3 закрепляют на своей груди, и цепляют крюк 7 за опору (фиг.1). Затем откидывают «собачку» 20 с храпового колеса 19 и, вращая рукоятки 17, постепенно выпускают трос 6 из полости корпуса 1 эвакуатора, опускаясь на нижние этажи снаружи здания.

При этом вместо крюка может использоваться замок 14, соединенный с пожарным гидрантом, а торец ведомого вала 8 оснащают гидромониторным насадком 21, и устройство выполняет противопожарную функцию – достаточно лишь повернуться в сторону огня. Шланг 24, напрягаемый внутренним давлением жидкости, облегчает сматывание с барабана 5.

При использовании устройства для эвакуации на вышележащие этажи, торец ведомого вала 8 оснащают замком 14, соединяемым с пожарным гидрантом, а свободный конец шланга 24 – гидромониторным насадком 21 с крюком 7. Шланг 24, напрягаемый внутренним давлением жидкости и сматываемый с барабана 5 вращением рукояток 17, может быть сориентирован относительно опор на верхних этажах и зацеплен крюком 7 за одну из них, например, за решетку лестничного ограждения.

Кроме того, шланг 24 может быть использован независимо от эвакуатора в качестве пожарного.

Технико-экономическая или иная эффективность

1. Обеспечение возможности эвакуации людей с верхних этажей горящего здания.

2. Обеспечение эвакуационного устройства противопожарными функциями.

3. Простота конструкции, легкость и невысокая стоимость изготовления.

Формула изобретения

1. Индивидуальный эвакуатор, содержащий корпус с размещенным в нем на фторопластовых подшипниках ведомым валом с червячным колесом, взаимодействующим с приводным червяком на ведущем валу, взаимосвязанный с червячным колесом барабан с тяговым канатом и крюком на свободном конце и установленный снаружи корпуса фиксатор, отличающийся тем, что ведомый вал и барабан выполнены из фторопласта с внутренней полостью, оканчивающейся штуцером на барабане и выходным патрубком на торце вала, поверхность корпуса со стороны барабана снабжена ушками и раздвижными лямками, а торцы ведущего вала оснащены двумя рукоятками с диаметрально направленными кривошипами и звездочкой на валу с запорными поворотными сухарями на корпусе.

2. Индивидуальный эвакуатор по п.1, отличающийся тем, что канат в виде тонкого троса размещен внутри гибкого шланга, оснащенного сменными устройствами на свободном конце и на выходном патрубке: гидромониторным насадком и присоединительным к напорной магистрали замком.

3. Индивидуальный эвакуатор по п.1, отличающийся тем, что крюк жестко соединен с гидромониторным насадком.

РИСУНКИ
