Патент на изобретение №2326409

(54) АКУСТООПТИЧЕСКИЙ ЛОКАТОР

(57) Реферат:

Изобретение относится к области систем оптической локации для метеорологических целей и может быть использовано для бесконтактного измерения профилей температуры пограничного слоя атмосферы. Достигаемым техническим результатом является повышение энергетической эффективности системы и повышение точности измерений температуры. Указанный результат достигается за счет того, что акустооптический локатор содержит оптический источник, генератор акустического сигнала, (k+1) фотоприемников, где (k=1, 2, 3,…), блок обработки, блок индикации, блок управления, (k+1) частотомеров и (k+1) фазовых детекторов, соединенных определенным образом между собой, причем в качестве оптического источника используют некогерентный оптический источник. 2 ил.

Изобретение относится к области систем оптической локации для метеорологических целей и может быть использовано для бесконтактного измерения профилей температуры пограничного слоя атмосферы.

Известно устройство лазерно-акустического зондирования (Пат. США 5221927, МКИ G01S 13/00. Lidar-acoustic sounding of the atmosphere/Palmer A.J. (США); USA Secretary of Commerce (США). – Опубл. 22.06.93), содержащее двухчастотный лазерный источник, акустический источник, фотоприемник, усилитель, анализатор спектра.

Известно также устройство акустооптического измерителя скорости звука (Пат. США 5379270, МКИ G01S 3/80, G01S3/78. Acoustic-optic sound velocity profiler/Connolly George С (США); US ARMY (США). – Опубл. 01.03.95).

Недостатки известных устройств:

1) применение лазера в качестве оптического источника, что приводит к понижению энергетической эффективности и удорожанию системы;

2) известные устройства не учитывают влияние радиальной составляющей скорости ветра, параллельной оси акустического излучателя, что приводит к появлению систематической ошибки измерения температуры.

Наиболее близким по технической сущности к предлагаемому устройству является акустооптический измеритель скорости звука (Пат. США 5379270), принятый за прототип.

Структурная схема устройства-прототипа представлена на фиг.1, где обозначено:

1 – когерентный оптический источник (лазер);

2 – генератор акустического сигнала;

3 – акустический излучатель;

4 – фотоприемник;

5 – фазовый детектор;

6 – блок обработки;

7 – блок индикации;

8 – блок управления.

Работает устройство-прототип следующим образом.

Гармонический сигнал с выхода генератора акустического сигнала 2 подается на акустический излучатель 3 и излучается в исследуемую среду. Одновременно с этим когерентный оптический источник 1 излучает оптические импульсы так, чтобы они распространялись вдоль оси акустического излучателя. Акустическая волна модулирует плотность исследуемой среды вдоль оси излучателя, что приводит к модуляции мощности рассеянного оптического сигнала, попадающей в фотоприемник 4. Фотоприемник 4 регистрирует рассеянное оптическое излучение, после чего содержащиеся в фотоприемнике полосовой фильтр и демодулятор восстанавливают форму сигнала (гармоническую). Фазовый детектор 5 определяет разность фаз модуляции принятого сигнала и излучаемого, по которой блок обработки 6 рассчитывает текущее значение температуры среды и выводит его на индикатор 7. Блок управления 8 синхронизирует работу всего устройства.

Разность фаз на выходе блока 5 определяется следующим выражением:

где f – частота акустического излучения;

С – средняя скорость акустической волны на участке длиной h от излучателя 3 до объема, в котором наблюдается рассеяние.

Дальность h, с которой фиксируется рассеянное обратно оптическое излучение

где с – скорость оптического излучения в среде;

t – время с момента излучения оптического импульса.

При измерениях фиксируются значения разности фаз ₁, ₂,… _n в соответствующие моменты времени t₁, t₂,… f_n, отсчитываемые от момента излучения оптического импульса. Этим моментам согласно выражению (2) соответствуют дальности h₁, h₂,… h_n.

Среднее значение скорости звука на удаленном отрезке h_i-h_i-1

Набор средних значений скорости звука С₁, С₂,… С_n является профилем скорости звука.

Скорость звука в среде однозначно связана с температурой среды, в частности для атмосферы Земли используется выражение

где Т – абсолютная температура атмосферы.

Из (3) и (4) следует

или

если обозначить d_i=h_i-h_i-1.

Недостатком устройства-прототипа является низкая энергетическая эффективность системы; систематическая ошибка в измерении температуры при наличии радиальной составляющей скорости ветра.

Задачей изобретения является повышение энергетической эффективности и точности системы.

Техническое решение задачи заключается в том, что в акустооптический локатор, содержащий оптический источник, генератор акустического сигнала, соединенный с акустическим излучателем, фотоприемник, блок обработки, блок индикации и блок управления, синхронизирующий работу оптического источника, генератора акустического сигнала и блока обработки, дополнительно введены k фотоприемников (k=1, 2, 3,…), при этом (k+1) фотоприемников установлены таким образом, что оси их оптической системы пересекаются с осью оптического источника в точках, лежащих внутри области исследуемой среды, в которой также распространяется акустическая волна от акустического излучателя, (k+1) частотомеров, подключенных входами к соответствующим фотоприемникам, а выходами к блоку обработки, и k фазовых детекторов, подключенных входами к выходам соседних фотоприемников, а выходами к блоку обработки, причем блок обработки проводит вычисления профиля температуры исследуемой среды с исключением систематической ошибки измерения температуры, обусловленной радиальной составляющей скорости ветра, а в качестве оптического источника используют некогерентный оптический источник.

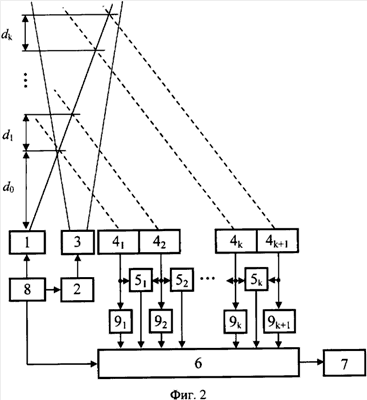

Структурная схема предлагаемого устройства приведена на фиг.2, где обозначено:

1 – некогерентный оптический источник;

2 – генератор акустического сигнала;

3 – акустический излучатель;

4₁-4_k+1 – (k+1) фотоприемников;

5₁-5_k – k фазовых детекторов;

6 – блок обработки;

7 – блок индикации;

8 – блок управления;

9₁-9_k+1 – (k+1) частотомеров.

Работает предлагаемое устройство следующим образом.

Оптический источник 1, акустический излучатель 3 и (k+1) фотоприемников расположены в пространстве таким образом, чтобы точки пересечения оси оптического источника 1 и осей оптических систем фотоприемников располагались внутри акустического луча (фиг.2). Крайние точки пересечения осей определяют границы той области в среде, в которой производятся измерения температуры.

Гармонический сигнал с выхода генератора акустического сигнала 2 подается на акустический излучатель 3 и излучается в исследуемую среду. Некогерентный оптический источник 1 во время работы системы непрерывно излучает оптическую энергию в виде узкого луча. Акустическая волна модулирует плотность исследуемой среды вдоль оси излучателя, что приводит к модуляции мощности рассеянного оптического сигнала, попадающей в фотоприемники 4₁-4_k+1. Сигнал с выходов фотоприемников подается на фазовые детекторы 5₁-5_k, измеряющие разность фаз _i между соседними фотоприемниками, и на частотомеры 9₁-9_k+1, измеряющие частоту выходного сигнала фотоприемников. Результаты измерений передаются в блок обработки 6, который проводит вычисления профиля температуры и выводит значения на блок индикации 7. Блок управления 8 синхронизирует работу всего устройства.

Средняя температура на участке d_i равна

где f_i – средняя частота модуляции принятого оптического сигнала, рассчитанная по показаниям частотомеров 9_i-1 и 9_i.

Из-за переноса вещества атмосферы ветром частота модуляции сигнала в фотоприемнике f отличается от частоты акустического источника f_i. Связывающее их выражение:

где V_i – радиальная составляющая скорости, направленная к акустическому излучателю, средняя по участку d_i.

Таким образом, в предлагаемом устройстве исключена систематическая ошибка измерения температуры, обусловленная радиальной составляющей скорости ветра, которая в устройстве-прототипе составляет

В абсолютных числах, радиальная скорость ветра 1 м/с приводит к систематической ошибке измерения в прототипе 1.4-1.8°С в диапазоне температур атмосферы от -70 до +50°С.

Вследствие того, что в предлагаемом устройстве пространственное разрешение измерений обеспечивают за счет использования набора из n фотоприемников (а не за счет импульсной модуляции излучения оптического источника, как в устройстве-прототипе), в предлагаемом устройстве используют немодулированное непрерывное оптическое излучение. Т.к. мощность оптического рассеяния не зависит от соотношения длин волн оптического излучения и частоты акустического излучения, модулирующего плотность среды, и, кроме того, на оптический источник не накладываются ограничения, связанные с модуляцией короткими импульсами, то в предлагаемом устройстве используют некогерентный оптический источник.

При одинаковых средних мощностях некогерентный оптический источник является более эффективным по энергетическим затратам, имеет меньшие габариты и стоимость по сравнению с лазером. Поэтому предлагаемое устройство является более эффективным энергетически по сравнению с прототипом.

Формула изобретения

Акустооптический локатор, содержащий оптический источник, генератор акустического сигнала, соединенный с акустическим излучателем, фотоприемник, блок обработки, блок индикации и блок управления, синхронизирующий работу оптического источника, генератора акустического сигнала и блока обработки, отличающийся тем, что дополнительно введены k фотоприемников (k=1, 2, 3,…), при этом (k+1) фотоприемников установлены таким образом, что оси их оптической системы пересекаются с осью оптического источника в точках, лежащих внутри области исследуемой среды, в которой также распространяется акустическая волна от акустического излучателя, (k+1) частотомеров, подключенных входами к соответствующим фотоприемникам, а выходами – к блоку обработки, и k фазовых детекторов, подключенных входами к выходам соседних фотоприемников, а выходами – к блоку обработки, причем блок обработки проводит вычисления профиля температуры исследуемой среды с исключением систематической ошибки измерения температуры, обусловленной радиальной составляющей скорости ветра, а в качестве оптического источника используют некогерентный оптический источник.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 17.02.2009

Извещение опубликовано: 27.09.2010 БИ: 27/2010
