Патент на изобретение №2326315

(54) УСТАНОВКА ДЛЯ СУШКИ РАСТВОРОВ В ПСЕВДООЖИЖЕННОМ СЛОЕ

(57) Реферат:

Изобретение относится к технике сушки растворов, преимущественно сорбита, и может быть использовано в химической, медицинской и других отраслях промышленности. В установке для сушки растворов в псевдоожиженном слое, преимущественно сорбита, содержащей сушильную камеру с газораспределительной решеткой и разгрузочным отверстием, расположенные над решеткой на одинаковом расстоянии одна от другой форсунки и роторную лопастную мешалку, с целью повышения эксплуатационной надежности и качества сушки, форсунки установлены по эвольвенте окружности, диаметр которой равен 0,1…0,14 диаметра камеры, и конец эвольвенты расположен на радиусе, отстоящем от оси разгрузочного отверстия на 10…20° по ходу вращения мешалки, согласно изобретению мешалка выполнена, по крайней мере, из четырех лопастей, две из которых, выполнены отогнутыми на угол 10…15° относительно плоскости газораспределительной решетки, что позволяет интенсифицировать процесс перемешивания материала в псевдоожиженном слое, кроме того, каждая из лопастей отогнута на угол 10° вокруг своей оси относительно предыдущей. Технический результат – повышение эксплуатационной надежности и качества сушки. 4 ил.

Изобретение относится к технике сушки растворов, преимущественно сорбита, и может быть использовано в химической, медицинской и других отраслях промышленности.

Наиболее близкой к предлагаемой является установка для сушки растворов в псевдоожиженном слое, преимущественно сорбита, по а.с. СССР №924473, МПК⁷ F26B 17/10, 1980 г., содержащая сушильную камеру с газораспределительной решеткой и разгрузочным отверстием, расположенные над решеткой на одинаковом расстоянии одна от другой форсунки и роторную лопастную мешалку, с целью повышения эксплуатационной надежности и качества сушки форсунки установлены по эвольвенте окружности, диаметр которой равен 0,1…0,14 диаметра камеры, и конец эвольвенты расположен на радиусе, отстоящем от оси разгрузочного отверстия на 10…20° по ходу вращения мешалки (прототип).

Недостатками известной установки являются низкие эксплуатационная надежность и качество сушки.

Технический результат – повышение эксплуатационной надежности и качества сушки.

Это достигается тем, что в установке для сушки растворов в псевдоожиженном слое, преимущественно сорбита, содержащей сушильную камеру с газораспределительной решеткой и разгрузочным отверстием, расположенные над решеткой на одинаковом расстоянии одна от другой форсунки и роторную лопастную мешалку, с целью повышения эксплуатационной надежности и качества сушки форсунки установлены по эвольвенте окружности, диаметр которой равен 0,1…0,14 диаметра камеры, и конец эвольвенты расположен на радиусе, отстоящем от оси разгрузочного отверстия на 10…20° по ходу вращения мешалки, согласно изобретению мешалка выполнена, по крайней мере, из четырех лопастей, две из которых выполнены отогнутыми на угол 10…15° относительно плоскости газораспределительной решетки, что позволяет интенсифицировать процесс перемешивания материала в псевдоожиженном слое, кроме того, каждая из лопастей отогнута на угол 10° вокруг своей оси относительно предыдущей.

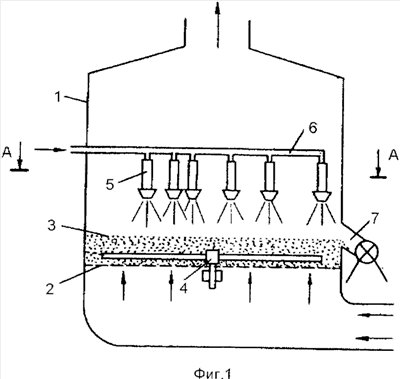

На фиг.1 изображена установка для сушки растворов в псевдоожиженном слое; на фиг.2 – разрез А-А на фиг.1; на фиг.3 – вид Б на фиг.2; на фиг.4 – схема поворота лопастей мешалки.

Установка для сушки растворов в псевдоожиженном слое содержит сушильную камеру 1, в нижней части которой на газораспределительной решетке 2 размещен кипящий слой 3 высушиваемого продукта. Над газораспределительной решеткой 2 установлена мешалка 4. Над кипящим слоем на высоте 400…500 мм от газораспределительной решетки 2 установлены форсунки 5, соединенные с линией подачи раствора 6. В боковой стенке камеры на уровне кипящего слоя имеется разгрузочное отверстие 7. Мешалка выполнена, по крайней мере, из четырех лопастей 8, 9, 10, 11, две из которых, например 8 и 10 для случая четырех лопастей, выполнены отогнутыми на угол 10…15° относительно плоскости газораспределительной решетки 2, что позволяет интенсифицировать процесс перемешивания материала в псевдоожиженном слое. Кроме того, каждая из лопастей 8, 9, 10, 11 отогнута на угол 10° вокруг своей оси относительно: первая лопасть 8 – газораспределительной решетки 2, вторая лопасть 9 – относительно первой отогнута на угол 10° вокруг своей оси, третья лопасть 10 – относительно второй отогнута на угол 10° вокруг своей оси, четвертая лопасть 11 – относительно третьей отогнута на угол 10° вокруг своей оси. Для случая лопастей более четырех алгоритм остается тем же: каждая последующая лопасть отогнута относительно предыдущей на угол 10°.

Установка для сушки растворов в псевдоожиженном слое работает следующим образом.

В сушильную камеру 1 на газораспределительную решетку 2 насыпают слой сухого продукта, например гранул или кристаллов сорбита, высотой 150…200 мм. Снизу через газораспределительную решетку 2 в сушильную камеру 1 подают горячий воздух в количестве, достаточном для образования псевдоожиженного слоя 3. Включают мешалку 4, с помощью которой псевдоожиженному слою придают вращательное движение и более интенсивное перемешивание гранул. При достижении требуемой температуры кипящего слоя 3 (для сорбита – 60°С) по линии 6 подают раствор через форсунки 5 в псевдоожиженный слой 3. Распыленный раствор оседает на гранулы и высушивается. Сухой гранулированный продукт удаляется из сушильной камеры через разгрузочное отверстие 7. В процессе работы высота кипящего слоя 3 поддерживается постоянной. Отработанный газ отводится из сушильной камеры 1 через патрубок в верхней части камеры 1.

Предлагаемую установку целесообразно применять для сушки высококонцентрированных растворов, например сорбита, содержание сухих веществ в котором более 70%. Для высушивания этих растворов необходимое количество теплоносителя сравнительно невелико, и расход псевдоожиженного воздуха определяется условиями псевдоожижения. И этом случае выгодно вести сушку при небольших числах псевдоожижения, обеспечив, однако, высокую интенсивность перемешивания гранул в слое. Достигается это установкой в кипящем слое 3 мешалки 4 с наклонными лопатками, причем оптимальное значение угла наклона лопастей к газораспределительной решетке лежит в пределах 10…20°, когда, наряду с хорошим перемешиванием, кипящему слою 3 придается вращательное движение, что обеспечивает кратковременное нахождение гранул в зоне орошения и более длительную их сушку. Такой режим ведения процесса сушки более полно обеспечивается установкой форсунок 5 по эвольвенте (фиг.2). Кратковременное нахождение гранул в зоне орошения позволяет наносить свежий раствор не сплошной пленкой, а в виде отдельных частичек, кристалликов, которые образуют пористую структуру гранул, в результате чего существенно повышается их растворимость.

Установка форсунок 5 по эвольвенте в таком положении, чтобы их конец был сдвинут по ходу вращения мешалки от выгрузочного отверстия 7 на 10…20°, позволяет выгружать сухой продукт.

Формула изобретения

Установка для сушки растворов в псевдоожиженном слое, преимущественно сорбита, содержащая сушильную камеру с газораспределительной решеткой и разгрузочным отверстием, расположенные над решеткой на одинаковом расстоянии одна от другой форсунки и роторную лопастную мешалку, с целью повышения эксплуатационной надежности и качества сушки, форсунки установлены по эвольвенте окружности, диаметр которой равен 0,1…0,14 диаметра камеры, и конец эвольвенты расположен на радиусе, отстоящем от оси разгрузочного отверстия на 10…20° по ходу вращения мешалки, отличающаяся тем, что мешалка выполнена, по крайней мере, из четырех лопастей, две из которых выполнены отогнутыми на угол 10…15° относительно плоскости газораспределительной решетки, что позволяет интенсифицировать процесс перемешивания материала в псевдоожиженном слое, кроме того, каждая из лопастей отогнута на угол 10° вокруг своей оси относительно предыдущей.
