Патент на изобретение №2326293

(54) УСТАНОВКА УТИЛИЗАЦИИ ТЕПЛА ОБОРУДОВАНИЯ

(57) Реферат:

Изобретение относится к вентиляции и кондиционированию воздуха с регенеративными теплоутилизаторами. Установка утилизации тепла оборудования содержит поддон, систему защиты от обмерзания, двухступенчатый контактный теплообменник с насадкой, систему охлаждения с теплообменником, при этом насадка выполнена в виде полых шаров, на сферической поверхности которых прорезана винтовая канавка или насадка выполнена в виде винтовой линии, образованной на сферической поверхности и имеющей в сечении, перпендикулярном винтовой линии, профиль типа круга, многоугольника, «седла Берля» или седла «Италлокс». Технический результат – повышение эффективности теплоутилизации воды от технологического оборудования. 1 з.п. ф-лы, 4 ил.

Изобретение относится к вентиляции и кондиционированию воздуха с регенеративными теплоутилизаторами.

Наиболее близким техническим решением к заявляемому объекту является приточно-вытяжная установка с регенеративным теплоутилизатором, вращающимся в горизонтальной плоскости по патенту РФ №2011127, F24F 5/00, 1987 (прототип), содержащая корпус, поддон, систему защиты от обмерзания, двухступенчатый контактный теплообменник с насадкой, систему охлаждения с теплообменником.

Недостатком прототипа является сравнительно невысокая эффективность.

Технический результат – повышение эффективности теплоутилизации воды от технологического оборудования.

Это достигается тем, что в установке утилизации тепла оборудования, содержащей корпус, поддон, систему защиты от обмерзания, двухступенчатый контактный теплообменник с насадкой, систему охлаждения с теплообменником, насадка выполнена в виде полых шаров, на сферической поверхности которых прорезана винтовая канавка или насадка выполнена в виде винтовой линии, образованной на сферической поверхности и имеющей в сечении, перпендикулярном винтовой линии, профиль типа круга, многоугольника, «седла Берля» или седла «Италлокс».

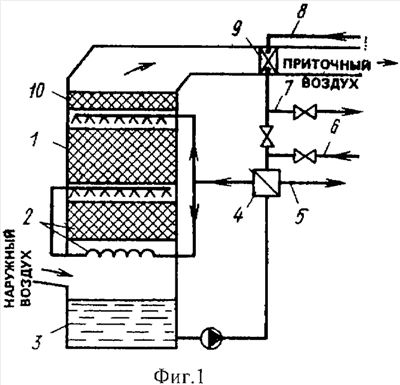

На фиг.1 представлен общий вид предлагаемой установки; на фиг.2 – 4 – варианты выполнения инертной насадки.

Установка утилизации тепла оборудования снабжена системой защиты от обмерзания 2 и имеет повышенную плотность орошения нижней ступени двухступенчатого контактного теплообменника 1 с насадкой (фиг.2 – 4), выполненной в виде полых шаров, на сферической поверхности которых прорезана винтовая канавка в виде винтовой линии, образованной на сферической поверхности и имеющей в сечении, перпендикулярном винтовой линии, профиль типа круга, многоугольника, «седла Берля» или седла «Италлокс»; или в виде цилиндрических колец, на боковой поверхности которых прорезана винтовая канавка, или насадка выполнена в виде винтовой линии, образованной на цилиндрической поверхности и имеющей в сечении, перпендикулярном винтовой линии, профиль типа круга, многоугольника, «седла Берля» или седла «Италлокс»; или в виде тороидальных колец, имеющих профиль типа круга, многоугольника, «седла Берля» или седла «Италлокс». Инертные частицы могут быть выполнены из упругих полимерных материалов, композиционных материалов и получены способами формования или спекания.

Вода из системы охлаждения по трубопроводу 6 поступает в теплообменник 4, где отдает свою теплоту на нагрев воды, поступающей из поддона 3 в теплообменник 1 и систему защиты от обмерзания 2, и далее по трубопроводу 5 возвращается в систему охлаждения.

Установка утилизации тепла оборудования работает следующим образом.

На многих предприятиях химической, машиностроительной и других отраслей промышленности на охлаждение технологического оборудования расходуется большое количество воды, температура которой затем достигает 35…40°С. Предложено использовать теплоту такой сбросной воды в приточных установках с применением утилизационных теплообменников контактного и поверхностного типа. Установка утилизации тепла оборудования снабжена системой защиты от обмерзания 2 и, кроме того, имеет повышенную плотность орошения нижней ступени двухступенчатого контактного теплообменника 1. Вода из системы охлаждения по трубопроводу 6 поступает в теплообменник 4, где отдает свою теплоту на нагрев воды, поступающей из поддона 3 в теплообменник 1 и систему защиты от обмерзания 2, и далее по трубопроводу 5 возвращается в систему охлаждения. Приточный воздух в теплообменнике 1 нагревается, проходит через каплеуловитель 10 и затем поступает в калорифер 9, где осушается и догревается до заданной температуры; калорифер подключен к системе теплоснабжения трубопроводами 7 и 8.

Практика показала, что в таком агрегате можно использовать теплоту воды, имеющей начальную температуру всего 20…25°С. При этом обмерзания агрегатов не происходило даже при температуре наружного воздуха до минус 40°С.

Широкое применение предложенная установка может получить при использовании теплоты обратной воды в системе теплоснабжения от ТЭЦ. Снижение температуры этой воды до 20…30°С позволяет увеличить выработку электроэнергии станцией, а при теплоснабжении от котельной – дает возможность эффективно использовать контактные теплообменники.

Формула изобретения

1. Установка утилизации тепла оборудования, содержащая корпус, поддон, систему защиты от обмерзания, двухступенчатый контактный теплообменник с насадкой, систему охлаждения с теплообменником, отличающаяся тем, что насадка выполнена в виде полых шаров, на сферической поверхности которых прорезана винтовая канавка или насадка выполнена в виде винтовой линии, образованной на сферической поверхности и имеющей в сечении, перпендикулярном винтовой линии, профиль типа круга, многоугольника, «седла Берля» или седла «Италлокс».

2. Установка утилизации тепла оборудования по п.1, отличающаяся тем, что насадка выполнена из упругих полимерных материалов, композиционных материалов и получена способами формования или спекания.
