Патент на изобретение №2325798

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2325798 (13) C2
(51) МПК

A01G23/02 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 27.10.2010 – прекратил действие, но может быть восстановлен

(21), (22) Заявка: 2006122716/12, 26.06.2006

(24) Дата начала отсчета срока действия патента:

26.06.2006

(43) Дата публикации заявки: 10.01.2008

(46) Опубликовано: 10.06.2008

(56) Список документов, цитированных в отчете о
поиске:
ШИРНИН Ю.А. и др. Технология и оборудование малообъемных лесозаготовок и лесовосстановление. – Йошкар-Ола: МарГТУ, 2001, с.127-132. RU 2126201 C1, 20.02.1999. SU 1207437 A, 30.01.1986. SU 211561 A, 05.05.1968. DE 19850598 A1, 02.06.1999.

Адрес для переписки:

424000, Республика Марий Эл, г.Йошкар-Ола, пл. Ленина, 3, отдел интеллектуальной собственности, МарГТУ

(72) Автор(ы):

Ширнин Юрий Александрович (RU),
Рукомойников Константин Павлович (RU),
Ожиганов Василий Николаевич (RU)

(73) Патентообладатель(и):

Государственное образовательное учреждение высшего профессионального образования Марийский государственный технический университет (RU)

(54) СПОСОБ РАЗРАБОТКИ ЛЕСОСЕКИ

(57) Реферат:

Способ разработки лесосеки включает разбивку лесосеки на пасеки, валку деревьев, обрезку сучьев, раскряжевку хлыстов и трелевку сортиментов к погрузочному пункту посредством трелевочного средства в виде платформы с грузовыми кониками. На пасеках визуально намечают волоки в виде прямолинейных участков, свободных от растущих деревьев, шириной, достаточной для прохождения имеющей лебедку платформы, и с последовательным чередованием направлений участков в левую и правую относительно предыдущего участка стороны, и под острым углом относительно направления перпендикулярного к лесовозной дороге. К опоре, находящейся вблизи волока на продолжении прямолинейного участка волока, закрепляют свободный конец каната лебедки и протаскивают платформу до конца прямолинейного участка волока с остановками на рабочих позициях для сбора сортиментов. Трелевку сортиментов в погруженном положении на платформе к погрузочному пункту осуществляют путем перецепки свободного конца каната лебедки между опорами, расположенными в направлении пункта. Способ позволит исключить необходимость вырубки деревьев в ходе подготовки волока при использовании трелевочных средств, позволяющих осуществлять трелевку лесоматериалов без повреждения почвенного покрова. 1 з.п. ф-лы, 3 ил.

Изобретение относится к лесной промышленности и может быть использовано при выполнении лесосечных работ.

Известен способ разработки лесосеки, включающий проведение валки деревьев, обрезки сучьев, трелевки, использование бензопилы, трелевочной установки, состоящей из мачты, канатно-блочной системы и приводной лебедки. (А.П.Матвейко, А.С.Федоренчик, Технология и машины лесосечных работ: Учебник для вузов – Мн.: Технопринт. 2002. – 480 с., С.217, С.215-216, рис.4.12)

Недостатком данного способа является необходимость предварительной прокладки прямолинейного волока для трелевки лесоматериалов с вырубкой всех деревьев на его протяжении, осуществляемой в ходе проведения подготовительных работ на лесосеке.

Наиболее близким по технической сущности является способ разработки лесосеки с использованием бензопилы и мини-трактора, предполагающий проведение, валки деревьев, обрезки сучьев, раскряжевки хлыстов, погрузки сортиментов на мини-трактор и их трелевки на погрузочный пункт. (Ю.А.Ширнин, Ф.П.Пошарников. Технология и оборудование малообъемных лесозаготовок и лесовостановление: Учебное пособие. – Йошкар-Ола: МарГТУ, 2001; С.127-132).

Недостатком данного способа являются повреждения почвенного покрова движителем трактора.

Технический результат – исключение необходимости вырубки деревьев в ходе подготовки волока при использовании трелевочных средств, позволяющих осуществлять трелевку лесоматериалов без повреждения почвенного покрова.

Это достигается тем, что в способе разработки лесосеки, включающем разбивку лесосеки на пасеки, валку деревьев, обрезку сучьев, раскряжевку хлыстов и трелевку сортиментов к погрузочному пункту посредством трелевочного средства в виде платформы с грузовыми кониками, на пасеках визуально намечают волоки в виде прямолинейных участков, свободных от растущих деревьев с шириной, достаточной для прохождения имеющей лебедку платформы, и с последовательным чередованием направлений участков в левую и правую относительно предыдущего участка стороны, и под острым углом относительно направления перпендикулярного к лесовозной дороге, к опоре, находящейся вблизи волока на продолжении прямолинейного участка волока, закрепляют свободный конец каната лебедки и протаскивают платформу до конца прямолинейного участка волока с остановками на рабочих позициях для сбора сортиментов, а трелевку сортиментов в погруженном положении на платформе к погрузочному пункту осуществляют путем перецепки свободного конца каната лебедки между опорами, расположенными в направлении пункта, кроме того, направление каждого последующего прямолинейного участка волока определяют в зависимости от размещения предыдущего участка, начиная от его конечной точки.

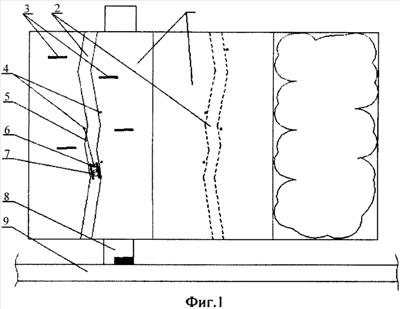

На фиг.1 изображена технологическая схема разработки лесосеки, на фиг.2 – устройство для трелевки лесоматериалов, вид спереди, на фиг.3 – то же, вид сверху.

Лесосека разбита на пасеки 1, на которых заготавливаются сортименты 3. На визуально намеченном волоке 2 находится платформа 7, снабженная грузовыми кониками 10 и лебедкой 6 в передней части. Один конец каната 5 лебедки 6 закреплен за опору 4, расположенную вблизи волока 2 на продолжении прямолинейного участка, свободного от растущих деревьев, шириной, достаточной для прохождения платформы 7. Эти участки располагаются с последовательным чередованием в левую и правую стороны относительно предыдущего под углом относительно направления, перпендикулярного к лесовозной дороге 9.

Процесс разработки лесосеки происходит в следующей последовательности. После проведения подготовительных работ на лесосеке осуществляется валка деревьев, обрезка сучьев, раскряжевка хлыстов и трелевка сортиментов 3 в погруженном положении на платформе с воздушной разгрузкой 7. Ее перемещение происходит за счет каната 5 и лебедки 6, установленной на ней. Свободный конец каната 5 разматывается и закрепляется за опору 4, расположенную в близи волока 2 на продолжении прямолинейного участка, свободного от растущих деревьев, шириной, достаточной для прохождения платформы 7. Дальнейшее протаскивание по этому участку с остановками на рабочих позициях, где вручную происходит процесс сбора и укладки сортиментов 3 в коники 10. Для крупномерных сортиментов возможна установка на платформу манипулятора. После набора пачки платформа с воздушной разгрузкой 7 перемещается до погрузочного пункта 8 путем перецепки конца каната 5 между опорами 4, где сортименты разгружаются в штабели.

Формула изобретения

1. Способ разработки лесосеки, включающий разбивку лесосеки на пасеки, валку деревьев, обрезку сучьев, раскряжевку хлыстов и трелевку сортиментов к погрузочному пункту посредством трелевочного средства в виде платформы с грузовыми кониками, отличающийся тем, что на пасеках визуально намечают волоки в виде прямолинейных участков, свободных от растущих деревьев с шириной, достаточной для прохождения имеющей лебедку платформы, и с последовательным чередованием направлений участков в левую и правую относительно предыдущего участка стороны, и под острым углом относительно направления перпендикулярного к лесовозной дороге, к опоре, находящейся вблизи волока на продолжении прямолинейного участка волока, закрепляют свободный конец каната лебедки и протаскивают платформу до конца прямолинейного участка волока с остановками на рабочих позициях для сбора сортиментов, а трелевку сортиментов в погруженном положении на платформе к погрузочному пункту осуществляют путем перецепки свободного конца каната лебедки между опорами, расположенными в направлении пункта.

2. Способ по п.1, отличающийся тем, что направление каждого последующего прямолинейного участка волока определяют в зависимости от размещения предыдущего участка, начиная от его конечной точки.

РИСУНКИ


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 27.06.2008

Извещение опубликовано: 20.02.2010 БИ: 05/2010
