Патент на изобретение №2325751
|
||||||||||||||||||||||||||
(54) ДВУХПОЛЮСНАЯ ОБМОТКА АСИНХРОННОГО ДВИГАТЕЛЯ
(57) Реферат:
Изобретение относится к области электротехники и может быть использовано при производстве асинхронных двигателей. Технический результат – улучшение формы магнитного поля и характеристик асинхронного двигателя. Данный технический результат достигается тем, что двухполюсная обмотка асинхронного двигателя содержит 6 катушечных групп из трех концентрически расположенных катушек в группе с шагом двух катушек каждой катушечной группы 1-18, 2-17. При этом согласно данному изобретению третья катушка каждой катушечной группы выполнена с шагом 4-15. 3 ил.
Изобретение относится к электротехнике и может быть использовано при производстве асинхронных двигателей. Известна двухполюсная обмотка асинхронного двигателя с 6 катушечными группами из трех катушек в группе с шагом Недостаток известной обмотки заключается в том, что она характеризуется повышенным дифференциальным рассеянием и повышенным расходом обмоточного провода. Известна двухполюсная обмотка асинхронного двигателя с 6 катушечными группами из трех концентрически расположенных катушек в группе с шагом 1-18, 2-17, 3-16 (Богатырев Н.И., Ванурин В.Н. и др. Статорные обмотки асинхронных машин. – Краснодар: КубГАУ. – 2003. С.21 – прототип). Недостаток известной обмотки заключается в том, что она характеризуется повышенным дифференциальным рассеянием и повышенным расходом обмоточного провода. Техническим решением изобретения является выполнение обмотки с меньшим дифференциальным рассеянием и меньшим расходом обмоточного провода. Поставленная задача достигается тем, в двухполюсной обмотке асинхронного двигателя с 6 катушечными группами из трех концентрически расположенных катушек в группе с шагом двух катушек катушечной группы 1-18, 2-17 третья катушка катушечной группы выполнена с шагом 4-15. На фиг.1 показана схема обмотки; на фиг.2 – магнитодвижущая сила (МДС) обмотки и диаграмма Гёргеса; на фиг 3 – МДС и диаграмма Гёргеса по прототипу. Согласно фиг.1 двухполюсная обмотка асинхронного двигателя состоит из 1…6 катушечных групп с выводами 7…12 с концентрическим расположением катушек в группе с шагом 1-18, 2-17 и 4-15 с соединением конца 1 катушечной группы с концом 4 катушечной группы, конца 3 с концом 6, конца 5 с концом 2 катушечной группы. Согласно фиг.2 радиус основной гармоники МДС, полярный момент инерции пазовых точек диаграммы Гёргеса и значение коэффициента дифференциального рассеяния (kоб=0,927 – обмоточный коэффициент; Z=36 – число пазов статора; р=1 – число пар полюсов)
Согласно фиг.3 для прототипа
Таким образом, по сравнению с прототипом значение коэффициента дифференциального рассеяния уменьшилось в 1,36 раза, что улучшает формы магнитного поля, пусковые и рабочие характеристики двигателя. Выполнение третьей катушки с меньшим шагом сокращает расход провода.
Формула изобретения
Двухполюсная обмотка асинхронного двигателя с 6 катушечными группами из трех концентрически расположенных катушек в группе с шагом двух катушек катушечной группы 1-18, 2-17, отличающаяся тем, что третья катушка катушечной группы выполнена с шагом 4-15.

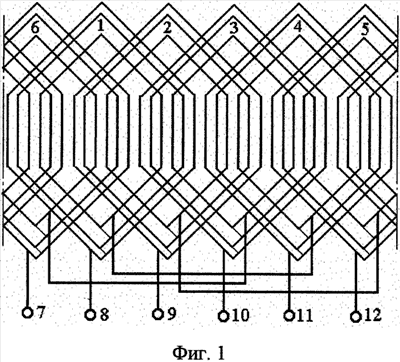

РИСУНКИ
|
||||||||||||||||||||||||||
=15 (Богатырев Н.И, Ванурин В.Н. и др. Статорные обмотки асинхронных машин. – Краснодар: КубГАУ. – 2003. С.26).
