Патент на изобретение №2325750

(54) ДВУХПОЛЮСНАЯ ОБМОТКА АСИНХРОННОЙ МАШИНЫ

(57) Реферат:

Изобретение относится к области электротехники и может быть использовано при производстве многофункциональных электрических асинхронных машин. Технический результат – расширение функциональных возможностей предлагаемой обмотки – позволяет асинхронной машине выполнять функции двигателя, двигателя – автотрансформатора и генератора автономной электростанции. Данный технический результат достигается тем, что двухполюсная обмотка асинхронной машины с чередованием сторон катушек в слое 1, 4, 1, 1, 4, 1… согласно изобретению состоит из 18 катушечных групп, при этом начало 1 катушечной группы соединено с концом 5 катушечной группы, начало 5 – с началом 14, конец 14 – с началом 10, конец 12 – с концом 3, начало 13 – с концом 17, начало 17 – с началом 8, конец 8 – с началом 4, конец 6 – с концом 15, начало 7 – с концом 11, начало 11 – с началом 2, конец 2 – с началом 16, конец 18 – с концом 9, выводы взяты от объединенных конца 16 и начала 18 катушечных групп, от объединенных конца 16 и начала 18 катушечных групп, от объединенных конца 4 и начала 6 катушечных групп, от объединенных конца 10 и начала 12 катушечных групп, от объединенных конца 13 и начала 3 катушечных групп, от объединенных конца 7 и начала 15 катушечных групп, от объединенных конца 1 и начала 9 катушечных групп. 3 ил.

Изобретение относится к электротехнике и может быть использовано при производстве многофункциональных электрических асинхронных машин.

Известна двухполюсная обмотка асинхронной машины из 6 катушечных групп с встречным соединением в каждой из трех фаз двух катушечных групп из шести катушек в группе (Ванурин В.Н. Статорные обмотки асинхронных машин. – Зерноград: ВНИПТИМЭСХ. – 2001. С.46).

Недостаток известной обмотки состоит в том, что она не подходит для автотрансформаторного и генераторного режима работы асинхронной машины.

Известна двухполюсная обмотка асинхронной машины с чередованием сторон катушек в слое 1,4,1,1,4,1… из 6 катушечных групп с встречным соединением в каждой из трех фаз двух катушечных групп из трех катушек в группе (Богатырев Н.И., Ванурин В.Н. и др. Статорные обмотки асинхронных машин. – Краснодар: КубГАУ. – 2003. С.26 – прототип).

Недостаток известной обмотки состоит в том, что она не подходит для автотрансформаторного и генераторного режима работы асинхронной машины.

Техническим решением изобретения является расширение функциональных свойств асинхронной машины.

Поставленная задача достигается тем, что двухполюсная обмотка асинхронной машины с чередованием сторон катушек в слое 1,4,1,1,4,1… состоит из 18 катушечных групп, при этом начало 1 катушечной группы соединено с концом 5 катушечной группы, начало 5 – с началом 14, конец 14 – с началом 10, конец 12 – с концом 3, начало 13 – с концом 17, начало 17 – с началом 8, конец 8 – с началом 4, конец 6 – с концом 15, начало 7 – с концом 11, начало 11 – с началом 2, конец 2 – с началом 16, конец 18 – с концом 9, выводы взяты от объединенных конца 16 и начала 18 катушечных групп, от объединенных конца 16 и начала 18 катушечных групп, от объединенных конца 4 и начала 6 катушечных групп, от объединенных конца 10 и начала 12 катушечных групп, от объединенных конца 13 и начала 3 катушечных групп, от объединенных конца 7 и начала 15 катушечных групп, от объединенных конца 1 и начала 9 катушечных групп.

На фиг.1 показана схема обмотки; на фиг.2 – соотношение ЭДС на выводах; на фиг.3 – схема включения конденсаторов и нагрузки.

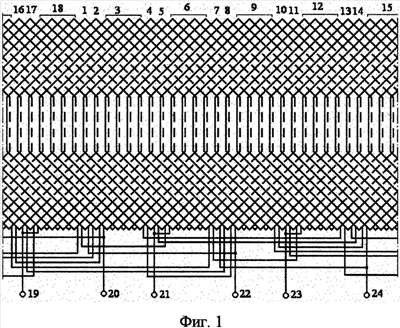

Согласно фиг.1 двухполюсная обмотка асинхронной машины состоит из катушечных групп 1-18 с выводами 19-24, при этом начало 1 катушечной группы соединено с концом 5 катушечной группы, начало 5 с началом 14, конец 14 с началом 10, конец 12 с концом 3, начало 13 с концом 17, начало 17 с началом 8, конец 8 с началом 4, конец 6 с концом 15, начало 7 с концом 11, начало 11 с началом 2, конец 2 с началом 16, конец 18 с концом 9, выводы взяты от объединенных конца 16 и начала 18 катушечных групп, от объединенных конца 16 и начала 18 катушечных групп, от объединенных конца 4 и начала 6 катушечных групп, от объединенных конца 10 и начала 12 катушечных групп, от объединенных конца 13 и начала 3 катушечных групп, от объединенных конца 7 и начала 15 катушечных групп, от объединенных конца 1 и начала 9 катушечных групп.

Двигательный режим работы обеспечивается включением обмотки в сеть выводами «В». Шаг y=14 исключает отрицательное действие первых высших гармоник.

Согласно фиг.2 при включении обмотки в сеть на напряжение 380 В ЭДС на выводах «Н» составит 380·0,614=233 В.

Согласно фиг.3 при работе асинхронной машины в качестве генератора автономной электростанции включение конденсаторов возбуждения «С» на выводы «В» снижает их емкость и обеспечивает необходимое для потребителя напряжение на выводах «Н».

Таким образом, асинхронная машина с предложенной схемой обмотки может выполнять функции двигателя, двигателя – автотрансформатора и генератора автономной электростанции.

Формула изобретения

Двухполюсная обмотка асинхронной машины с чередованием сторон катушек в слое 1, 4, 1, 1, 4, 1…, отличающаяся тем, что состоит из 18 катушечных групп, при этом начало 1 катушечной группы соединено с концом 5 катушечной группы, начало 5 – с началом 14, конец 14 – с началом 10, конец 12 – с концом 3, начало 13 – с концом 17, начало 17 – с началом 8, конец 8 – с началом 4, конец 6 – с концом 15, начало 7 – с концом 11, начало 11 – с началом 2, конец 2 – с началом 16, конец 18 – с концом 9, выводы взяты от объединенных конца 16 и начала 18 катушечных групп, от объединенных конца 16 и начала 18 катушечных групп, от объединенных конца 4 и начала 6 катушечных групп, от объединенных конца 10 и начала 12 катушечных групп, от объединенных конца 13 и начала 3 катушечных групп, от объединенных конца 7 и начала 15 катушечных групп, от объединенных конца 1 и начала 9 катушечных групп.

РИСУНКИ
