Патент на изобретение №2325611

(54) АРТИЛЛЕРИЙСКАЯ ГИЛЬЗА “ЗОЛОТАЯ ЗВЕЗДА”+5

(57) Реферат:

Изобретение относится к области боеприпасов. Артиллерийская гильза содержит пороховой заряд и от двух до ста внутренних гильз. Каждая из внутренних гильз содержит порох и взрывчатое вещество, а с ее открытого конца – замедлитель горения различной толщины. Позволяет увеличить бронепробитие. 1 ил.

Предлагаемое техническое решение направлено на увеличение импульса тела, снаряда, то есть произведение массы снаряда на его скорость вылета из ствола орудия, которое равно произведению силы, разгоняющей снаряд в стволе, на время ее в стволе (см. “Большую советскую энциклопедию”, М, 1971 год. Том – 5, стр.10, 35-36, 38-39; и том – 20, БЭС, М, 1975 года, стр.1106).

Так как ствол орудия и снаряд во время выстрела представляют замкнутую систему, то это достигается как использованием порохового заряда, так и использованием в малых дозах взрывчатых веществ, с большой скоростью горения и большого выделения газообразных продуктов, с применением технического решения, исключающего взрыв, так как внутренние гильзы срабатывают последовательно по времени.

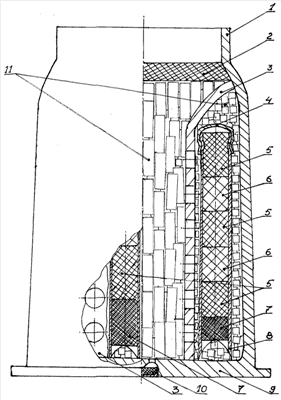

На чертеже изображено: 1 – наружная гильза, 2 – пыж, 3 – внутренняя гильза, перфорированная, с отогнутыми лепестками, исключающими вылет гильз, 4 – колпачок гильзы, 5 – взрывчатое вещество, 6 – порох, 7 – замедлитель горения, например, аналогичный пороховой смеси в маршевых двигателях ракет типа “КАТЮША”, 8 – корпус гильзы, 9 – дно гильзы, 10 – капсюль, 11 – пороховой заряд.

Формула изобретения

Артиллерийская гильза, содержащая пороховой заряд и от двух до ста внутренних гильз, отличающаяся тем, что каждая из внутренних гильз содержит порох и взрывчатое вещество, а с ее открытого конца – замедлитель горения различной толщины.

РИСУНКИ
