Патент на изобретение №2325605

(54) ОРОСИТЕЛЬ ГРАДИРЕН

(57) Реферат:

Изобретение может быть использовано как составная часть тепломассообменного оборудования при непосредственном контакте между газом и жидкостью, в частности в промышленных градирнях для охлаждения оборотной воды. Ороситель градирен составлен в виде модуля из слоев полимерных сетчатых оболочек, выполненных цилиндрическими, размещенных во всех вертикальных слоях параллельно друг другу и сваренных по торцам модуля между собой в местах соприкосновения, причем каждая сетчатая оболочка по своей длине имеет участки троекратного сужения диаметра в количестве 2 к 1 к 2 относительно каждой рядом размещенной сетчатой оболочки, образованные посредством механической стяжки полимерных волокон или термического деформирования. Изобретение позволяет повысить эффективность тепломассообменного процесса. 1 ил.

Изобретение относится к энергетике и химической промышленности и может быть использовано как составная часть тепломассообменного оборудования при непосредственном контакте между газом и жидкостью, в частности в промышленных градирнях для охлаждения оборотной воды.

Известен ороситель градирни в виде модуля из слоев параллельных друг другу перфорированных труб из термопластичного материала, сваренных по торцам модуля между собой в местах соприкосновения, причем концевые участки труб выполнены без перфорации, и поперечное сечение концевого участка трубы выполнено уширенным относительно поперечного сечения перфорированного участка трубы [Патент РФ №2141616, МПК F28F 25/00, ОРОСИТЕЛЬ ГРАДИРНИ. / Самойлов Г.А. и др; Заявлено 11.11.1997; Опубл. 20.11.1999 Бюл. №32].

Недостатком данного оросителя градирни является возможность свободного проскока капельного потока воды внутри перфорированных труб, что не обеспечит должного взаимодействия его с потоком воздуха.

Наиболее близким техническим решением к предлагаемому изобретению (прототипом) является ороситель градирни в виде модуля из слоев полимерных ячеистых труб, в котором трубы выполнены цилиндрическими, размещенными во всех слоях параллельно друг другу и сварены по торцам модуля между собой в местах соприкосновения. Трубы в смежных слоях размещены в шахматном порядке относительно друг друга [Патент РФ №2141617, МПК F28F 25/08. / Быковец В.П. и др.; Заявлено 18.08.97; Опубликовано 20.11.99. Бюл. №32].

Основным недостатком конструкции также является возможность свободного проскока капельного потока воды без его контакта с оросителем, при установке модуля в градирне с вертикальным размещением полимерных ячеистых труб. Указанный недостаток приводит к снижению контакта воздушного потока с потоком воды непосредственно на поверхности оросителя, в результате чего снижается эффективность тепломассообменного процесса.

Изобретение решает задачу повышения эффективности тепломассообменного процесса.

Указанная задача решается за счет того, что ороситель градирен в виде модуля из слоев полимерных сетчатых оболочек, выполненных цилиндрическими, размещенных во всех вертикальных слоях параллельно друг другу и сваренных по торцам модуля между собой в местах соприкосновения, согласно изобретению, каждая сетчатая оболочка по своей длине имеет участки троекратного сужения диаметра в количестве 2 к 1 к 2 относительно каждой рядом размещенной сетчатой оболочки, образованные посредством механической стяжки полимерных волокон или термического деформирования.

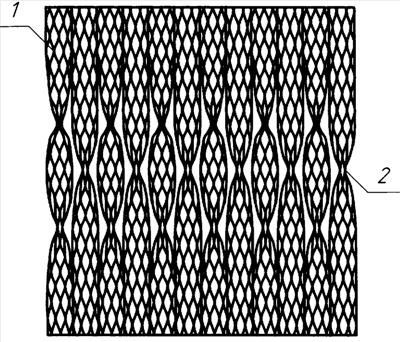

На чертеже изображен общий вид оросителя градирен.

Ороситель градирен в виде модуля из слоев полимерных сетчатых оболочек 1, выполненных цилиндрическими, размещенных во всех вертикальных слоях параллельно друг другу и сваренных по торцам модуля между собой в местах соприкосновения, причем каждая сетчатая оболочка по своей длине имеет участки троекратного сужения диаметра 2 в количестве 2 к 1 к 2 относительно каждой рядом размещенной сетчатой оболочки, образованные посредством механической стяжки полимерных волокон или термического деформирования.

Ороситель градирен работает следующим образом.

Оборотная вода подается на ороситель градирни и под действием массовых сил проходит сквозь него стекая тонкой струйкой по полимерным ячеистым трубам. Участки троекратного сужения диаметра препятствуют свободному проскоку капельного потока в трубном пространстве оросителя, дополнительно турбулизируя восходящий воздушный поток, интенсифицируя тем самым процесс тепломассообмена, что способствует увеличению времени контакта капель воды с потоком воздуха.

К основным преимуществам предлагаемой конструкции оросителя градирен относятся следующие:

– эффективность конструкции за счет исключения возможности свободного проскока капельного потока в трубном пространстве без контакта с поверхностью оросителя;

– прочность конструкции благодаря высокой демпфирующей способности сетчатых оболочек.

Изобретение соответствует критерию “промышленная применимость” и может быть использовано в энергетике и химической промышленности как составная часть тепломассообменного оборудования при непосредственном контакте между газом и жидкостью, в частности в промышленных градирнях для охлаждения оборотной воды.

Формула изобретения

Ороситель градирен в виде модуля из слоев полимерных сетчатых оболочек, выполненных цилиндрическими, размещенных во всех вертикальных слоях параллельно друг другу и сваренных по торцам модуля между собой в местах соприкосновения, отличающийся тем, что каждая сетчатая оболочка по своей длине имеет участки троекратного сужения диаметра в количестве 2 к 1 к 2 относительно каждой рядом размещенной сетчатой оболочки, образованные посредством механической стяжки полимерных волокон или термического деформирования.

РИСУНКИ
