Патент на изобретение №2325589

(54) ОТОПИТЕЛЬНАЯ ПЕЧЬ

(57) Реферат:

Изобретение относится к устройствам для обогрева помещений. Отопительная печь содержит корпус, топку с камерой газификации и регулятором мощности – регулируемым поддувалом, регулятор-газификатор, установленные между топкой и корпусом водяные трубы, опоясывающие топку. Указанный регулятор-газификатор установлен в нижней части корпуса. Водяные трубы имеют форму спирали, верхние дуги спиральных водяных труб выполнены ступенчато – одна над другой, нижние – на одном уровне. В пространстве между ступенями установлены повторяющие траекторию изгиба указанных верхних дуг перегородки с концевыми отверстиями, расположенные таким образом, что концевые отверстия расположены противоположно между собой. Поверхности перегородок образуют между собой суживающийся канал, выполняющий роль инжектора, всасывающего регулируемые регулятором-газификатором количества воздуха, поступающего на смешение с дымовыми газами, образующимися в камере газификации, и их дожигание. Технический результат: повышение теплоотдачи печи. 1 ил.

Изобретение относится к устройствам для обогрева помещений. Известна печь “Аква-Буллерьян”, содержащая корпус, топку с камерой газификации и регулятором мощности – регулируемым поддувалом, регулятор-газификатор, установленные между топкой и корпусом водяные трубы, опоясывающие топку (Горбов A.M., Печи и камины, М., ACT; Донецк, Сталкер, 2005, с.209-211, рис.130).

Недостатком известного устройства является то, что регулятор-газификатор не в полной мере обеспечивает управление процессом выделения тепла и установления желаемой температуры и времени горения газов в топке. Он регулирует процесс выхода тепла через дьмовой патрубок.

Техническим результатом является повышение теплоотдачи отопительной печи.

Достигается это тем, что в отопительной печи указанный регулятор-газификатор установлен в нижней части корпуса, водяные трубы имеют форму спирали, верхние дуги спиральных водяных труб выполнены ступенчато – одна над другой, нижние – на одном уровне, в пространстве между ступенями установлены повторяющие траекторию изгиба указанных верхних дуг перегородки с концевыми отверстиями, расположенные таким образом, что концевые отверстия расположены противоположно между собой, при этом поверхности перегородок образуют между собой суживающийся канал, выполняющий роль инжектора, всасывающего регулируемые регулятором-газификатором количества воздуха, поступающего на смешение с дымовыми газами, образующимися в камере газификации, и их дожигание.

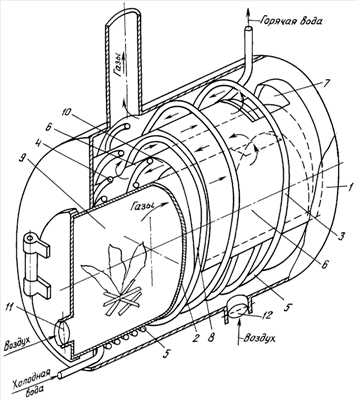

На чертеже изображена отопительная печь.

Отопительная печь состоит из корпуса 1, топки 2, расположенной внутри корпуса 1. Между корпусом 1 и топкой 2 установлены дымогарные водяные трубы 3, опоясывающие топку 2. Водяные трубы 3 имеют форму спирали. Верхние дуги 4 водяных труб 3 расположены ступенчато – одна над другой, нижние трубы 5 – на одном уровне. В межступенчатом пространстве верхних дуг установлены перегородки 6, с концевыми отверстиями 7 каждая. Поверхности перегородок 6 повторяют траекторию изгиба верхних дуг 4. Боковые поверхности перегородок 6 образуют между собой суживающийся канал, выполняющий роль инжектора 8. Внутреннее пространство отопительной печи состоит из двух камер сгорания: камеры газификации 9 и камеры дожигания газов 10. Печь оборудована регулятором мощности – поддувалом 11 и регулятором-газификатором – заслонкой 12, установленной в нижней части корпуса 1.

Отопительная печь работает следующим образом. В топку 2 укладывают дрова, которые сгорают в камере газификации 9, выделяя газы. Интенсивность процесса, сгорания дров регулируется поддувалом 11, увеличивая или уменьшая приток воздуха. Затем в камере дожигания газов 10 сгорают выделяющиеся при горении дров газы, смешиваясь с потоком воздуха, всасывающегося инжектором 8. Количество всасываемого воздуха регулируется заслонкой 12. Проходя между перегородками 6, подымаясь через концевые отверстия 7 на следующую ступень, горячие дымовые газы огибают водяные трубы 3 и интенсивно передают тепло циркулируемой в дымогарных трубах 3 воде. Далее горячая вода поступает в систему отопления помещения.

Применение отопительной печи данной компоновки позволит повысить теплоотдачу.

Формула изобретения

Отопительная печь, содержащая корпус, топку с камерой газификации и регулятором мощности – регулируемым поддувалом, регулятор-газификатор, установленные между топкой и корпусом водяные трубы, опоясывающие топку, отличающаяся тем, что указанный регулятор-газификатор установлен в нижней части корпуса, водяные трубы имеют форму спирали, верхние дуги спиральных водяных труб выполнены ступенчато одна над другой, нижние – на одном уровне, в пространстве между ступенями установлены повторяющие траекторию изгиба указанных верхних дуг перегородки с концевыми отверстиями, расположенные таким образом, что концевые отверстия расположены противоположно между собой, при этом поверхности перегородок образуют между собой суживающийся канал, выполняющий роль инжектора, всасывающего регулируемые регулятором-газификатором количества воздуха, поступающего на смешение с дымовыми газами, образующимися в камере газификации, и их дожигание.

РИСУНКИ
