Патент на изобретение №2325528
|
||||||||||||||||||||||||||
(54) СПОСОБ УПРАВЛЕНИЯ ТРУДНООБРУШАЕМОЙ КРОВЛЕЙ
(57) Реферат:
Изобретение относится к горной промышленности и может быть использовано при разработке калийных и угольных пластов с труднообрушаемыми кровлями, в частности при селективной выемке полезного ископаемого с частичной закладкой выработанного пространства бутовыми полосами. Способ управления труднообрушаемой кровлей включает оставление межстолбовых целиков, частичную закладку выработанного пространства боковыми и центральной бутовой полосами из бортовых и закладочного (вентиляционного) штреков лавы. Дополнительную выемку полезного ископаемого производят из межстолбовых целиков и закладывают образованное пространство пустой породой, при этом ширину h дополнительной выемки определяют из выражения
Изобретение относится к горной промышленности и может быть использовано при разработке калийных и угольных пластов с труднообрушаемыми кровлями, в частности при селективной выемке полезного ископаемого с частичной закладкой выработанного пространства бутовыми полосами. Известен способ управления труднообрушаемой кровлей, заключающийся в частичной закладке выработанного пространства двумя боковыми и центральной бутовыми полосами, причем центральную бутовую закладывают в виде отдельных участков параллельно линии очистного забоя по мере подвигания лавы [Патент РФ №2177546 Ю.Г.Сиренко, О.В.Ковалев и др. «Способ управления труднообрушаемой кровлей». М. 7 Е21С 41/18, БИ №36, 2001]. Однако такой способ недостаточно эффективен и не обеспечивает достаточной безопасности, так как 95% случаев динамических обрушений основной кровли происходит в полулаве со стороны массива, в котором будет нарезаться следующий выемочный столб. Наиболее близким к предлагаемому является способ управления труднообрушаемой кровлей с частичной закладкой выработанного пространства, заключающийся в возведении породных бутовых полос перпендикулярно очистному забою [Нормативные и методические документы по ведению горных работ на Старобинском месторождении калийных солей. – Солигорск-Минск, 1995 г., стр.122-124]. Частичная закладка при этом производится центральными и боковыми полосами, количество которых определяется длиной лавы и объемом пустой породы, который необходимо заскладировать. Складирование пустой породы, при данном способе, производится путем одностороннего возведения бутовых полос с бортовых штреков лавы и возведения бутовых полос с обеих сторон закладочных штреков, пройденных дополнительно в поле лавы. При этом, для охраны подготовительных выработок и безопасного ведения работ между отрабатываемым и подготавливаемым столбами, оставляется целик шириной до 70 м, в зависимости от глубины разработки, из-за чего извлечение полезного ископаемого из недр уменьшается на 15-30%. При осуществлении данного способа, в связи с необходимостью проходки дополнительных закладочных штреков, возрастает объем горно-подготовительных работ и увеличивается время, необходимое на подготовку панели. Техническим результатом изобретения является устранение указанных недостатков, а именно увеличение коэффициента извлечения руды из недр и уменьшение объема горно-подготовительных работ, при одновременном повышении безопасности горных работ. Технический результат достигается тем, что в способе управления труднообрушаемой кровлей, включающем оставление межстолбовых целиков, частичную закладку выработанного пространства боковыми и центральной бутовой полосой из бортовых и закладочного (вентиляционного) штреков лавы, согласно изобретению, производят дополнительную выемку полезного ископаемого из межстолбовых целиков и закладывают образованное пространство пустой породой, при этом ширину h дополнительной выемки определяют из выражения

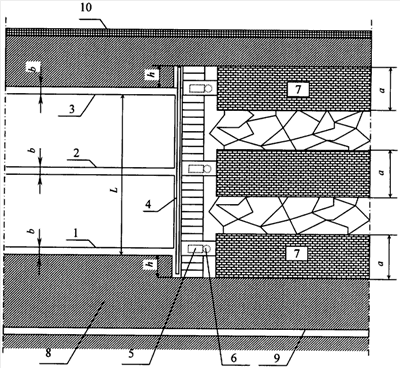

где L – длина лавы, м. Способ управления труднообрушаемой кровлей поясняется чертежом, на котором изображен вид в плане на выемочный столб. На чертеже изображены: 1 – конвейерный штрек лавы; 2 – центральный вентиляционный штрек (он же – закладочный штрек лавы); 3 – транспортный штрек лавы; 4 – забойный конвейер; 5 – скребковый перегружатель; 6 – метатель; 7 – бутовые полосы; 8 – неотработанный участок шахтного поля, в котором подготавливается новый выемочный столб; 9 – транспортный штрек новой (подготавливаемой) лавы; 10 – бутовая полоса ранее отработанного столба; b – ширина подготовительных выработок; h – ширина, на которую производится дополнительная выемка полезного ископаемого из межстолбового целика; L – длина лавы (без дополнительного извлечения междупанельных целиков); а – ширина бутовой полосы. Способ осуществляется следующим образом: Для подготовки выемочного столба проходят конвейерный штрек лавы 1, центральный вентиляционный штрек 2, транспортный штрек лавы 3. Перегружатель 5 и метатель 6 устанавливаются под крепью сопряжения на конвейерном, вентиляционном и транспортном штреках лавы. В процессе очистной выемки пустая порода поступает с забойного конвейера 4 на перегружатель и далее к метателю, при помощи которого ее забрасывают в выработанное пространство. При этом выемка полезного ископаемого осуществляется не только в пределах оконтуренного подготовительными выработками очистного столба (L), но и в межстолбовых целиках со стороны отработанного и подготавливаемого столба на расстояние h, которое определяется по формуле:
где h – ширина дополнительной выемки полезного ископаемого из межстолбового целика (со стороны отработанного и подготовляемого столба), м; L – длина лавы, м Ширина бутовой полосы при этом составляет: а=2h+b, где а – ширина бутовой полосы; h – ширина дополнительной выемки полезного ископаемого из межстолбового целика, м; b – ширина подготовительной выработки, м В результате осуществления способа увеличивается длина лавы и сокращаются размеры межстолбовых целиков. Коэффициент извлечения полезного ископаемого повышается при этом на 15-30%. Бутовые полосы имеют одинаковую ширину, давление со стороны массива и нагрузка на крепь распределяются равномерно по всей длине лавы, в результате чего обрушение кровли происходит регулярно по мере подвигания очистного забоя, т.е. с постоянным шагом обрушения, не вызывая при этом каких-либо отрицательных последствий для работы лавы (динамических обрушений кровли). Увеличивается ширина бутовых полос вдоль бортовых штреков лавы, что позволяет разместить пустую породу в выработанном пространстве без проходки дополнительных закладочных штреков, в результате чего уменьшается объем горнопроходческих работ.
Формула изобретения
Способ управления труднообрушаемой кровлей, включающий оставление межстолбовых целиков, частичную закладку выработанного пространства боковыми и центральной бутовой полосами из бортовых и закладочного (вентиляционного) штреков лавы, отличающийся тем, что производят дополнительную выемку полезного ископаемого из межстолбовых целиков и закладывают образованное пространство пустой породой, при этом ширину h дополнительной выемки определяют из выражения
где L – длина лавы, м.
РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 18.01.2009
Извещение опубликовано: 20.09.2010 БИ: 26/2010
|
||||||||||||||||||||||||||
, м, где L – длина лавы, м. Изобретение позволяет повысить коэффициент извлечения полезного ископаемого на 15-30%, уменьшить объем горно-проходческих работ и регулировать обрушение кровли по мере подвигания очистного забоя, т.е. с постоянным шагом обрушения, не вызывая при этом каких-либо отрицательных последствий для работы лавы. 1 ил.
