Патент на изобретение №2324842

(54) СПОСОБ ЦЕНТРОВКИ СТАНКА-КАЧАЛКИ

(57) Реферат:

Изобретение относится к нефтяной промышленности и может найти применение при центровке станков-качалок относительно устья добывающей скважины. При центровке станка-качалки осуществляют подъем рамы станка-качалки над фундаментом гидродомкратом. Размещают между рамой и фундаментом пластины с ограничительными буртиками. Далее размещают на пластинах опорные подшипники, опускают раму станка-качалки на опорные подшипники и перемещают раму в нужном направлении по опорным подшипникам, осуществляя центровку и фиксирование рамы в сцентрированном положении. Далее осуществляют подъем рамы гидродомкратом, удаление опорных подшипников и пластин и опускание рамы на фундамент. Обеспечивается точная центровка, за счет легкого перемещения в любом направлении рамы станка-качалки относительно фундамента. 3 ил.

Изобретение относится к нефтяной промышленности и может найти применение при центровке станков-качалок относительно устья добывающей скважины.

Известен балансир станка-качалки, который содержит тело балансира, связанную с ним осью поворотную головку с упором и канатной подвеской и стопорный механизм, выполненный в виде оси, расположенной на головке не выше нижней поверхности тела балансира закрепленного на ней рычага и стопорной площадки с вырезом, выполненной на нижней поверхности тела балансира. Поворот головки осуществляется под действием массы при изменении положений центра тяжести при размыкании контактирующих поверхностей элементов стопорного механизма и упора с телом балансира (Патент РФ №2043538, опубл. 1995.09.10).

Известное техническое решение не позволяет центрировать станок-качалку с высокой точностью до миллиметра.

Наиболее близким к предложенному изобретению по технической сущности является способ поворота головки балансира станка-качалки, включающий поворот головки балансира в любую из двух сторон усилием оператора, прикладываемым при помощи гаечного ключа к валу ведущей шестерни прямозубой пары блока зацепления (Номер публикации 93029217, опубл. 1995.12.10 – прототип).

Известный способ позволяет точно сцентрировать станок-качалку, однако способ предусматривает возможность перемещения и центровки только в радиальном направлении согласно движению шестерен в прямозубой паре.

В изобретении решается задача обеспечения центровки станка-качалки в любом направлении.

Задача решается тем, что в способе центровки станка-качалки поднимают гидродомкратом раму станка-качалки над фундаментом, между рамой и фундаментом размещают пластины с ограничительными буртиками, на которых размещают опорные подшипники, опускают раму станка-качалки на опорные подшипники, перемещают раму в нужном направлении по опорным подшипникам, осуществляя центровку, фиксируют раму в сцентрированном положении, поднимают раму гидродомкратом, удаляют опорные подшипники и пластины и опускают раму на фундамент.

Признаками изобретения являются:

1. подъем гидродомкратом рамы станка-качалки над фундаментом;

2. между рамой и фундаментом размещение пластины с ограничительными буртиками;

3. размещение опорных подшипников на пластинах;

4. опускание рамы станка-качалки на опорные подшипники;

5. перемещение рамы в нужном направлении по опорным подшипникам, осуществляя центровку;

6. фиксирование рамы в сцентрированном положении;

7. подъем рамы гидродомкратом;

8. удаление опорных подшипников и пластин;

9. опускание рамы на фундамент.

Признаки 1-9 являются существенными отличительными признаками изобретения.

Сущность изобретения

Отсутствие центровки станка-качалки по устью скважины приводит к изгибанию и истиранию полированного штока, преждевременному износу устьевых сальников, потере герметичности скважины и, как следствие, к недоборам нефти, к разливу нефти и к экологическим штрафам. Потеря центровки может наступить из-за проседания грунта, подготовки устьевой арматуры вследствие ремонта под новые стандарты и пр. Существующие способы центровки не позволяют точно, буквально до миллиметра, центрировать станок-качалку над устьем скважины. В предложенном способе решается задача точной центровки станка-качалки над устьем скважины за счет обеспечения легкого перемещения в любом направлении рамы станка-качалки относительно фундамента. Задача решается следующим образом.

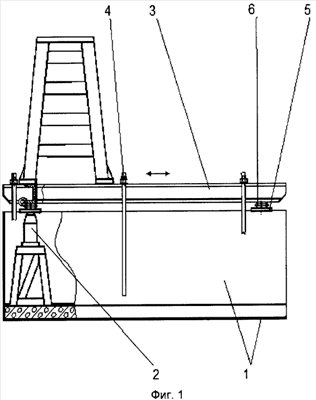

Схема центровки представлена на фиг.1.

На фундаменте 1 установлен гидродомкрат 2 с упором в раму 3 станка-качалки. Перемещение рамы 3 ограничено стремянками 4. По углам фундамента 1 размещены пластины 5, на которых установлены опорные подшипники 6.

Первоначально, если это необходимо, пододвигают фундамент 1 со станком-качалкой под устье скважины, например, трактором. При этом стремятся обеспечить максимально возможную точность подгонки. Затем для центровки станка-качалки поднимают гидродомкратом 2 раму 3 станка-качалки над фундаментом 1, между рамой 3 и фундаментом 1 размещают пластины 5, на которых размещают опорные подшипники 6. Опускают раму 3 станка-качалки на опорные подшипники 6, перемещают раму 3 в нужном направлении по опорным подшипникам 6, осуществляя центровку. Фиксируют раму 3 в сцентрированном положении. Поднимают раму 3 гидродомкратом 2, удаляют опорные подшипники 6 и пластины 5 и опускают раму 3 на фундамент 1.

Как правило, применяют четыре пластины 5 и четыре опорных подшипника 6, размещаемых по углам фундамента 1.

Пластина 5 представлена на фиг.2.

Пластина 5 выполнена из стали с ровной поверхностью, по которой движутся опорные подшипники 6. Буртики 7 служат для ограничения движения опорных подшипников 6 и предотвращения падения рамы 3 с фундамента 1. Для удобства работы пластина 5 снабжена рукояткой 8.

Перемещение рамы 3 возможно осуществлять вручную с помощью рычагов (ломов), посредством лебедки или струбцины.

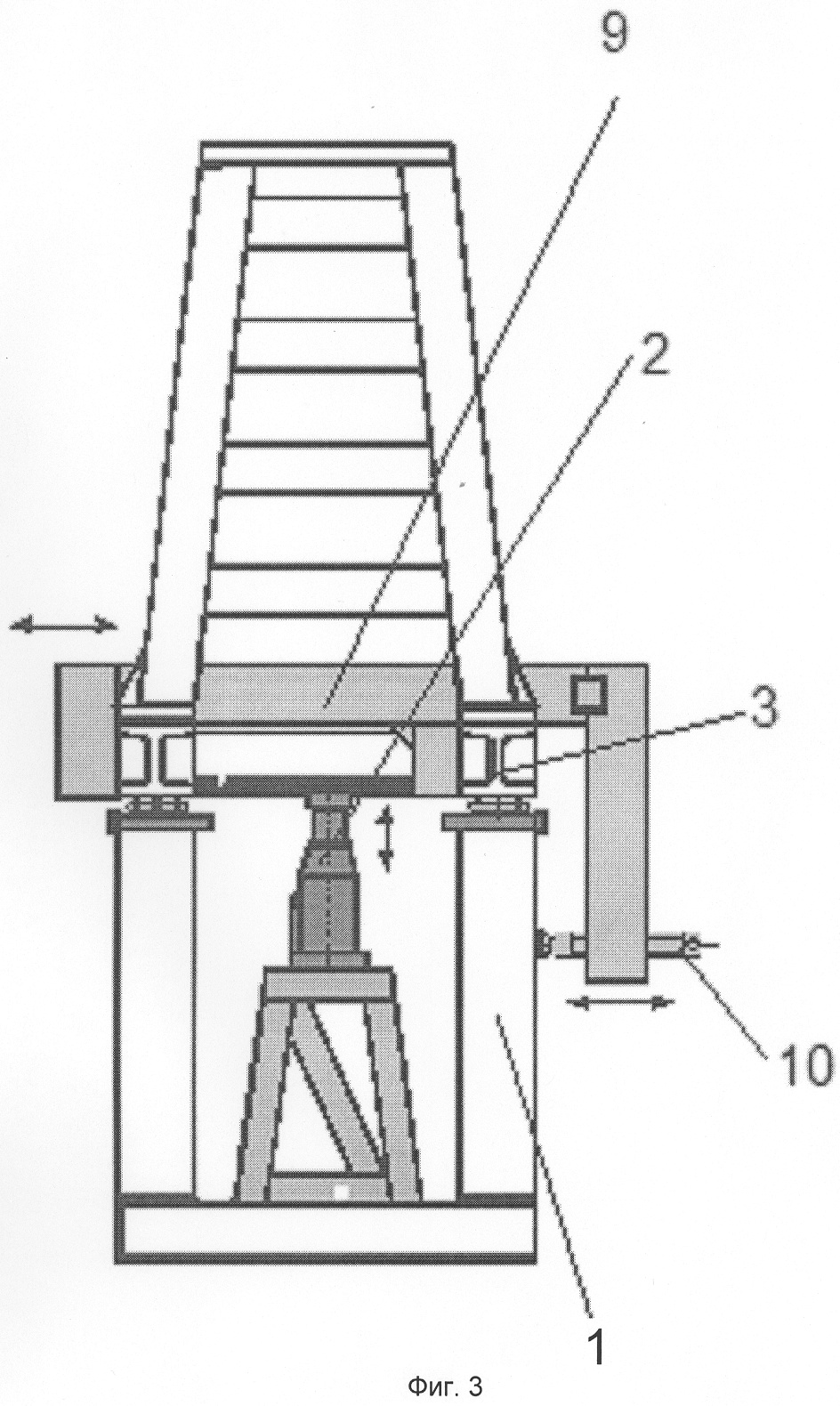

На фиг.3 представлен вариант перемещения посредством струбцины.

Струбцину 9 закрепляют в раме 3, а винт (болт) 10 вворачивают по резьбе в отверстие в боковой части струбцины 9 и упирают в фундамент 1. Вращением винта (болта) 10 перемещают раму 3 на необходимое расстояние. При этом обеспечивается повышенная точность перемещения рамы 3 вплоть до долей мм.

Пример конкретного выполнения

Выполняют центровку станка-качалки. Поднимают гидродомкратом раму станка-качалки над фундаментом на 100 мм, между рамой и фундаментом размещают 4 пластины с ограничительными буртиками. Используют пластины с размерами 250×150×5 мм. На пластинах размещают опорные подшипники №3811. Опускают раму станка-качалки на опорные подшипники. Данная схема позволяет осуществлять перемещение на ±500 мм вдоль станка-качалки и на ±100 мм поперек станка-качалки. Перемещают раму в нужном направлении по опорным подшипникам, осуществляя центровку, фиксируют раму в сцентрированном положении, поднимают раму гидродомкратом, удаляют опорные подшипники и пластины и опускают раму на фундамент. В результате легкого перемещения рамы по подшипникам удается центрировать станок-качалку относительно устья скважины с точностью до 1 мм.

Применение предложенного способа позволит обеспечить центровку станка-качалки в любом направлении с высокой точностью.

Формула изобретения

Способ центровки станка-качалки, включающий подъем гидродомкратом рамы станка-качалки над фундаментом, размещение между рамой и фундаментом пластин с ограничительными буртиками, размещение на пластинах опорных подшипников, опускание рамы станка-качалки на опорные подшипники, перемещение рамы в нужном направлении по опорным подшипникам, осуществляя центровку, фиксирование рамы в сцентрированном положении, подъем рамы гидродомкратом, удаление опорных подшипников и пластин и опускание рамы на фундамент.

РИСУНКИ
