Патент на изобретение №2324794

(54) ПАНЕЛЬ ШУМООТРАЖАЮЩАЯ СВЕТОПРОЗРАЧНАЯ

(57) Реферат:

Изобретение относится к промышленной акустике, в частности к широкополосной шумоизоляции, и может быть использовано во всех отраслях промышленности. Панель шумоотражающая светопрозрачная содержит шумоотражающий светопрозрачный элемент из сплошного листа поликарбонатного пластика. Каркас выполнен в виде прямоугольника, образованного П-образной формы ребрами, выполненными из вибродемпфирующего материала. Отношение длины прямоугольника к его высоте лежит в интервале от 2 до 3, а отношение толщины сплошного листа экструдированного поликарбонатного пластика к его высоте находится в оптимальном интервале величин: 0,006…0,008. Технический результат – повышение эффективности шумоизоляции. 2 ил.

Изобретение относится к промышленной акустике, в частности к широкополосной шумоизоляции, и может быть использовано во всех отраслях промышленности, в частности в строительстве (архитектурные панели и экраны; экраны вдоль автомобильных дорог), в транспортном машиностроении (в окнах и дверях кузовов; щиты для тоннелей метро), в авиационной и космической промышленности (шумоизоляция салонов летательных аппаратов) и других отраслях промышленности.

Наиболее близким техническим решением по технической сущности и достигаемому результату является шумопоглощающая панель по а.с. СССР № 348755, КЛ. F01N 1/04, 1970 г. (прототип), содержащая каркас и расположенный в его внутренней полости звукопоглощающий элемент.

Недостатком прототипа является сравнительно невысокая эффективность изоляции шума.

Технический результат – повышение эффективности шумоизоляции.

Это достигается тем, что в панеле шумоотражающей светопрозрачной, содержащей каркас и шумоотражающий светопрозрачный элемент, каркас выполнен в виде многоугольника, например прямоугольника, образованного П-образной формы ребрами, выполненными из вибродемпфирующего материала, а в качестве шумоотражающего светопрозрачного элемента используется панель из сплошного листа экструдированного поликарбонатного пластика, причем отношение длины прямоугольника к его высоте лежит в интервале от 2 до 3, а отношение толщины сплошного листа экструдированного поликарбонатного пластика к его высоте находится в оптимальном интервале величин 0,006…0,008. Кроме того, в качестве шумоотражающего светопрозрачного элемента может быть использована панель из ячеистого листа экструдированного поликарбонатного пластика с отношением длины прямоугольника к его высоте, находящимся в оптимальном отношении величин 2,0…3,0, а отношение толщины ячеистого листа экструдированного поликарбонатного пластика к его высоте находится в оптимальном интервале величин 0,016…0,02, причем вибродемпфирующие ребра, фиксирующие шумоотражающий светопрозрачный элемент, выполнены из эластомера, пенополиуретана или пенополиэтилена, древесноволокнистого, древесностружечного материала, или гипсоасбокартона, или эластичного листового вибропоглощающего материала с коэффициентом внутренних потерь не ниже 0,2, или композитного материала, или пластиката типа «Агат», «Антивибрит», «Швим», а ячейки ячеистого листа экструдированного поликарбонатного пластика выполнены в виде боковых поверхностей многогранных прямоугольных призм, например квадратного или прямоугольного сечения, грани или ребра которых жестко связаны между собой и с со сплошными листами экструдированного поликарбонатного пластика, расположенными по обе стороны от ячеек.

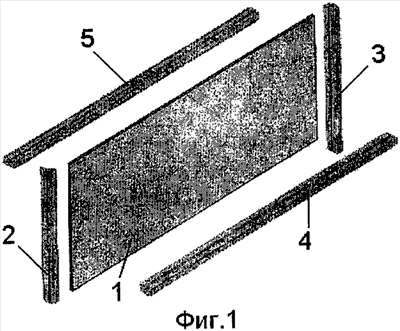

На фиг.1 изображен общий вид панели шумоотражающей светопрозрачной в разобранном виде, а на фиг.2 – форма ячеистого листа экструдированного поликарбонатного пластика.

Панель шумоотражающая светопрозрачная содержит каркас 5 и шумоотражающий светопрозрачный элемент. 1. Каркас выполнен в виде многоугольника, например прямоугольника, образованного П-образной формы ребрами 2, 3, 4, 5, выполненными из вибродемпфирующего материала, а в качестве шумоотражающего светопрозрачного элемента 1 используется панель из сплошного листа экструдированного поликарбонатного пластика, причем отношение длины прямоугольника к его высоте лежит в интервале от 2 до 3, а отношение толщины сплошного листа экструдированного поликарбонатного пластика к его высоте находится в оптимальном интервале величин 0,006…0,008. В качестве шумоотражающего светопрозрачного элемента может быть использована панель из ячеистого листа экструдированного поликарбонатного пластика с отношением длины прямоугольника к его высоте, находящимся в оптимальном отношении величин 2,0…3,0, а отношение толщины ячеистого листа экструдированного поликарбонатного пластика к его высоте находится в оптимальном интервале величин 0,016…0,02. Ячейки ячеистого листа экструдированного поликарбонатного пластика выполнены в виде боковых поверхностей многогранных прямоугольных призм 7 и 8, например квадратного или прямоугольного сечения, грани или ребра которых жестко связаны между собой и с со сплошными листами 6 экструдированного поликарбонатного пластика, расположенными по обе стороны от ячеек 7. Вибродемпфирующие ребра, фиксирующие шумоотражающий светопрозрачный элемент, выполнены из эластомера, пенополиуретана или пенополиэтилена, древесноволокнистого, древесностружечного материала, или гипсо-асбокартона, или эластичного листового вибропоглощающего материала с коэффициентом внутренних потерь не ниже 0,2, или композитного материала, или пластиката типа «Агат»; «Антивибрит», «Швим».

Поликарбонатный пластик отличается высокой ударной прочностью, светопроницаемостью, тепло- и морозоустойчивостью, хорошей стойкостью к воздействию химикалий и ультрафиолетовых лучей. Сплошной экструдированный поликарбонат имеет более высокий по сравнению с ячеистым поликарбонатом коэффициент светопропускания, удельный вес и, соответственно, стоимость. Цветовое исполнение его может быть прозрачным, бронзовым, молочным.

Панель шумоотражающая светопрозрачная работает следующим образом.

Звуковая энергия, пройдя через сплошные или ячеистые листы 1 экструдированного поликарбонатного пластика, существенно ослабевает, причем изоляция шума составляет порядка 20…40 дБ и зависит от толщины листа. Вибродемпфирующие ребра 2, 3, 4, 5, фиксирующие шумоотражающий светопрозрачный элемент, выполнены из эластомера, что позволяет демпфировать колебания каркаса и другие источники вибраций.

Формула изобретения

Панель шумоотражающая свегопрозрачная, содержащая шумоотражающий светопрозрачный элемент из сплошного листа поликарбонатного пластика, отличающаяся тем, что она содержит каркас, выполненный в виде прямоугольника, образованного П-образной формы ребрами, выполненными из вибродемпфирующего материала, причем отношение длины прямоугольника к его высоте лежит в интервале от 2 до 3, а отношение толщины сплошного листа экструдированного поликарбонатного пластика к его высоте находится в оптимальном интервале величин 0,006…0,008.

РИСУНКИ
