Патент на изобретение №2324673

(54) ШАШКА-ДЕТОНАТОР

(57) Реферат:

Изобретение относится к шашкам-детонаторам для промышленного взрывания. Шашка-детонатор включает в себя цилиндрический корпус, в котором размещен заряд взрывчатого вещества со сквозным каналом и гнездом под детонатор, входные отверстия которых соединены выемкой. Взрывчатый состав шашки содержит 20-30% ТЭНа, 65-50% тротила с добавлением 15-20% гранулотола. С нижнего торца шашка защищена полимерным диском. Снижается чувствительность взрывчатого вещества и стоимости затрат на изготовление шашки при сохранении их взрывчатых и эксплуатационных характеристик. 2 з.п. ф-лы, 2 ил.

Изобретение относится к шашкам-детонаторам для промышленного взрывания, в том числе предназначено к использованию в системе неэлектрического инициирования СИНВ, “Эделин”, “Нонель”, а также от электродетонаторов, детонирующих шнуров.

Применяется для надежного и безопасного инициирования зарядов и малочувствительных промышленных взрывчатых веществ (ВВ), в том числе водосодержащих и водоэмульсионных ВВ при взрывных работах на земной поверхности во всех климатических зонах РФ и стран СНГ.

Известны прессованные гидроизолированные тротиловые, прямоугольные шашки с центральным каналом (ОСТ 84-1366-76), используемые в качестве взрывчатых веществ при сейсмических и других видах геофизических работ на земной поверхности, а также в качестве промежуточных детонаторов при проведении открытых взрывных работ горного и негорного характера. Известны прессованные гидроизолированные тротиловые, тротилогексогеновые шашки-детонаторы с нетральным каналом следующих типов: Т-400Г – прессованные гидроизолированные тротиловые для взрывания в скважинах любой обводненности, в том числе и с проточной водой, со сроком нахождения зарядов в воде до 6 суток; ТГ-500 – литые тротилогексогеновые для взрывания в скважинах любой степени обводненности с неограниченным сроком нахождения зарядов в воде (ОСТ 84-411-80).

Также имеется шашка-детонатор по патенту №2089827, включающая цилиндрический бумажный гидроизолированный корпус, в котором размещен заряд взрывчатого вещества со сквозным осевым каналом под детонирующий шнур и глухим каналом под капсюль-детонатор или электродетонатор.

Наиболее близким изобретением того же назначения к заявленному по совокупности признаков является шашка-детонатор по патенту №2177927, представляющая собой цилиндрический корпус, в котором размещен заряд взрывчатого вещества со сквозным каналом и гнездом, входные отверстия которых соединены выемкой. Изготовлена шашка-детонатор из смеси, содержащей 50-70% тротила и 50-30% смеси тротила с пентоэриттетранитратом (ТЭНа), залитой в корпус из полимерного материала. Во взрывчатом составе используется высокодисперсный ТЭН.

Данная шашка-детонатор удовлетворяет всем требованиям заказчикам по эффективности ее использования, но является достаточно дорогой из-за использования в ее составе высокодисперсного ТЭНа.

При создании изобретения ставилась задача получить шашку-детонатор, сопоставимую по эффективности прототипу, но менее затратную по сырью и изготовлению. Для получения такого технического результата предложенная шашка-детонатор выполнена в полимерном корпусе с симметричным расположением сквозного канала и гнезда под капсюль-детонатор относительно внешней цилиндрической поверхности шашки, в ее состав вместо высокодисперсного ТЭНа входит обычный ТЭН, для повышения эффективности добавляется гранулотол.

Предлагаемая шашка-детонатор, включающая цилиндрический корпус, в котором размещен заряд взрывчатого вещества со сквозным каналом и гнездом, входные отверстия которых соединены выемкой, изготовлена из литой смеси, содержащей 20-30% ТЭНа, 65-50% тротила с добавлением 15-20% гранулотола, залитой в полимерный корпус. Шашка-детонатор имеет дополнительно гнездо под электродетонатор, с нижнего торца шашка защищена полимерным диском, который устанавливается в момент заливки и может быть использован для нанесения маркировки.

Проведенные исследования показали, что замена высокодисперсного ТЭНа на ТЭН не снижает инициирующей способности малочувствительных составов и водоэмульсионных ВВ, а наличие газонаполненных гранул тротила в комплексе с ТЭНом обеспечивает необходимые энергетические характеристики шашки-детонатора.

Данные исследований приведены в таблице 1.

Результаты испытаний шашек массой 500 г с добавкой гранулотола на эффективность взрыва.

Таким образом, из таблицы 1 видно, что предлагаемая шашка-детонатор практически не отличается по эффективности от прототипа, а использование обычного ТЭНа с добавлением гранулотола снижает себестоимость ее изготовления. Частичная замена литого тротила гранулотолом приводит также к снижению времени ее изготовления, тем самым снижая трудозатраты.

Шашка-детонатор по просьбе заказчика может изготавливаться массой: 500 г, 750 г и т.д., а также с двумя отверстиями под детонатор.

Пример изготовления 1.

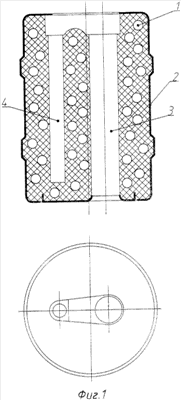

Шашка-детонатор (фиг.1), содержащая сквозной канал 3 и гнездо 4, изготавливается методом заливки расплава ТЭНа с тротилом с параллельной дозировкой гранулотола 1 в полимерный корпус 2. Корпус представляет собой цилиндрическую обечайку со скругленными кромками на торцах и двумя кольцевыми выступами на цилиндрической поверхности. С нижнего торца шашка защищена диском из полимерного материала, который устанавливается в момент заливки и используется для нанесения маркировки.

Пример изготовления 2.

Шашка-детонатор (фиг.2), содержащая сквозной канал 3, гнездо 4 и гнездо 5, изготавливается методом заливки расплава ТЭНа с тротилом с параллельной дозировкой гранулотола 1 в полимерный корпус 2. Корпус представляет собой цилиндрическую обечайку со скругленными кромками на торцах и двумя кольцевыми выступами на цилиндрической поверхности. С нижнего торца шашка защищена диском из полимерного материала, который устанавливается в момент заливки и используется для нанесения маркировки.

Формула изобретения

1. Шашка-детонатор, включающая цилиндрический корпус из полимерного материала, в котором размещен заряд взрывчатого вещества, выполненный со сквозным каналом и гнездом, входные отверстия которых соединены выемкой, и изготовленный из залитой в корпус смеси, содержащей тротил и ТЭН, отличающаяся тем, что смесь содержит 20-30 мас.% ТЭНа, 65-50 мас.% тротила и 15-20 мас.% гранулотола.

2. Шашка-детонатор по п.1, отличающаяся тем, что она дополнительно имеет гнездо под электродетонатор.

3. Шашка-детонатор по п.2, отличающаяся тем, что с нижнего торца она защищена полимерным диском, который установлен в момент заливки для использования при нанесении маркировки.
