Патент на изобретение №2324449
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(54) УСТРОЙСТВО ДЛЯ ЛЕЧЕНИЯ ПЕРИПРОТЕЗНЫХ ПЕРЕЛОМОВ
(57) Реферат:
Изобретение относится к медицине, а именно к травматологии и ортопедии, и может быть использовано для фиксации костных фрагментов в надмыщелковой области бедренной кости при наличии в костномозговой полости инородного тела (интрамедуллярный стержень, ножка эндопротеза и т.п.). Изобретение обеспечивает стабильную фиксацию бедренной кости в надмыщелковой области при наличии в ней инородного тела. Фиксатор костного фрагмента бедра при лечении переломов в случае наличия в костномозговой полости инородного тела – интрамедуллярного стержня, ножки эндопротеза – содержит хвостовик для крепления к опоре компрессионно-дистракционного аппарата и погружную часть для контакта с костью. Вышеуказанная погружная часть выполнена в виде двух параллельно расположенных крючкообразных лапок. Лапки своим основанием соединены с вышеуказанным хвостовиком в виде полого стержня с внутренней резьбой. Внутрь хвостовика ввинчивается при помощи резьбы имеющий на своем основании головку под ключ остроконечный стержень для упора в кость. Крючкообразные лапки выполнены одинаковой формы, но разного размера радиуса: радиус лапки большего радиуса на 10% больше радиуса лапки меньшего радиуса. Каждая лапка имеет на конце по внутренней поверхности по остроконечному зубцу. 4 ил.
Изобретение относится к медицине, а именно к травматологии и ортопедии, и может быть использовано для репозиции и фиксации костного фрагмента надмыщелковой области бедра к опоре аппарата внешней фиксации при наличии в костномозговой полости инородного тела (интрамедуллярный стержень, ножка эндопротеза и т.п.). Известен «Чрескожный компрессионный фиксатор» (А.с. №245985; БИ №20, 1969), который содержит два загнутых стержня, скользящую муфту с прижимной лапкой. Недостатками этого устройства являются: – Достаточно высокая травматичность при установке и удалении фиксатора; – В описании устройства не оговаривается возможность фиксации его в опорах чрескостного аппарата; – «Точки» контакта фиксатора с костью (внутренние поверхности лапок) располагаются друг напротив друга в одной плоскости. Это уменьшает стабильность, особенно боковую, фиксации конструкцией кости. В связи с этим данное устройство не может быть использовано как самостоятельный фиксирующий элемент. Наиболее близким к предлагаемому является «Экстракортикальный фиксатор» (Патент на изобретение RU №2257866 С2, 2005), который содержит погружную часть, представляющую собой 2 параллельные крючкообразные лапки одинакового размера, охватывающие больше половины окружности кости. Погружная часть эксцентрично соединена с хвостовиком в виде полого стержня с внутренней резьбой, внутрь которого ввинчивается прижимной остроконечный стержень с головкой под ключ. Хвостовик фиксируется в опоре аппарата внешней фиксации. Недостатками этого устройства являются: – Ввиду несоответствия формы лапок фиксатора форме бедренной кости в надмыщелковой области известный фиксатор здесь использован быть не может (Фиг.3); – Недостаточно высокая жесткость остеосинтеза предполагает использовать, как минимум, два фиксатора на каждый костный фрагмент, что в свою очередь повышает травматичность вмешательства, увеличивает опасность возникновения инфекционных осложнений. Указанных недостатков лишено предлагаемое устройство. Техническим результатом изобретения является возможность стабильной фиксации бедренной кости в надмыщелковой области при наличии в ней инородного тела (ножка эндопротеза). Результат достигается за счет того, что каждая лапка имеет на конце по внутренней поверхности по остроконечному зубцу, а размер дистальной лапки на 10% больше, чем проксимальной. На фигурах изображено: Фиг.1 – Устройство для лечения перипротезных переломов, вид сбоку; Фиг.2 – Устройство для лечения перипротезных переломов, вид спереди, где: 1 – крючкообразные лапки 1.1 – лапка большего радиуса 1.2 – лапка меньшего радиуса 2 – остроконечные зубцы 3 – хвостовик 4 – остроконечный стержень 5 – головка под ключ Фиг.3 – Недостатки применения экстракортикального фиксатора при фиксации надмыщелковой области бедра; Фиг.4 – Принцип применения устройства для лечения перипротезных переломов, где: 6 – устройство для лечения перипротезных переломов 7- экстракортикальный фиксатор Общий вид устройства показан на фиг. 1 и 2. Устройство состоит из двух основных частей: погружной части, при помощи которой осуществляется контакт фиксатора с костью, и наружной, которая присоединяется к опоре компрессионно-дистракционного аппарата. Погружная часть устройства имеет две располагающиеся параллельно крючкообразные лапки (1), занимающие больше полуокружности кости. При этом отличительной особенностью является то, что при одинаковой форме, лапки имеют разный размер: лапка, расположенная на кости дистальнее – большего радиуса (1.1), проксимальнее – меньшего (1.2). На конце каждой из лапок имеется по одному заостренному зубцу (2). Своим основанием лапки соединены с хвостовиком (3), который представляет собой полый стержень с внутренней резьбой. Внутрь хвостовика ввинчивается остроконечный стержень (4), имеющий на своем основании головку под ключ (5). При этом хвостовик (3) соединен с лапками (1) так, что остроконечный стержень (4) оказывается расположенным эксцентрично кнаружи относительно радиуса кривизны лапок (1). Разный размер лапок необходим потому, что в надмыщелковой области кость имеет коническую форму. Поэтому при одинаковом размере лапок (как у экстракортикального фиксатора) невозможно стабильно фиксировать устройство к кости (Фиг.3). Для определения оптимальных размеров лапок было проведено антропометрическое исследование на основе 50 рентгенограмм и 30 распилов трупных костей: измеряли размеры костей на уровне предполагаемого расположения каждой из лапок (табл.1). Исследования показали, что размер лапки, располагающейся более дистально, должен быть в среднем на 10% больше, чем у проксимальной лапки. Для обоснования применения в данном устройстве остроконечных зубцов проведены биомеханические исследования на основе новой медицинской технологии №ФС-2005/021. Результаты эксперимента приведены в таблице 2, где КЭФ изв – коэффициент жесткости известного ЭФ, КЭФ нов – коэффициент жесткости предлагаемого устройства для лечения перипротезных переломов, КМ2э – коэффициент жесткости эталонного модуля второго порядка – М2э (согласно новой медицинской технологии №ФС-2005/021). Из представленных в таблице 2 данных следует, что жесткость фиксации отломка данным устройством при поперечной и продольной нагрузке в 2 раза, при ротационной на 27% превышает жесткость фиксации известным ЭФ. Устройство для лечения перипротезных переломов по жесткости фиксации костного фрагмента ни при одном из видов нагрузки не уступает эталонному модулю второго порядка (а при нагрузке в сагиттальной плоскости даже превышает более чем в 2 раза). Это позволяет фиксировать костный фрагмент одним ЭФ, закрепленным в одной опоре аппарата внешней фиксации. На фиг.4 показан принцип использования устройства (6). Определяют оптимальное расположение устройства для лечения перипротезных переломов с учетом данных рентгенограмм и локализации магистральных сосудов и нервов. После этого в асептических условиях из разреза в надмыщелковой области, равного ширине погружной части, формируют канал в мягких тканях до кости. В сформированный канал вводят погружную часть устройства, ориентируя ее таким образом, чтобы кость вошла в соприкосновение с внутренней поверхностью лапок. После этого ввинчивают остроконечный стержень сначала до упора его в кость, а затем, еще более выкручивая стержень, добиваются плотного «обжимания» кости лапками с одной стороны и острием стержня – с другой. Это обеспечивает высокую степень фиксации фиксатора на кости. Хвостовик устройства фиксируют к внешней опоре чрескостного аппарата, например, стандартным Г-образным зажимом для стержней-шурупов. Второй фрагмент кости при наличии в его костномозговой полости инородного тела фиксируют одним экстакортикальным фиксатором с зубцами или двумя экстракортикальными фиксаторами без зубцов (фиг.4(7)). Если фрагмент не содержит в себе инородного тела, его фиксируют при помощи спиц Киршнера или стержней-шурупов, которые закрепляют во внешней опоре (опорах) чрескостного аппарата. Далее с помощью известных приемов чрескостного остеосинтеза производят репозицию перелома и стабилизацию фрагментов в аппарате внешней фиксации до сращения. Возможность фиксации бедренной кости в надмыщелковой области, стабильная фиксация костного фрагмента одним фиксатором вне зависимости от вида смещающего усилия, отсутствие непосредственного контакта устройства с расположенным внутрикостно инородным телом (внутрикостный гвоздь, ножка протеза и т.п.), снижение травматичности вмешательства (при использовании прототипа фрагмент должен был бы быть фиксирован двумя экстракортикальными фиксаторами), исключение вероятности повреждения магистральных сосудов и нервов, уменьшение опасности возникновения инфекционных осложнений и трансфиксационных контрактур обеспечивают положительные свойства нового устройства.
Формула изобретения
Фиксатор костного фрагмента бедра при лечении переломов в случае наличия в костно-мозговой полости инородного тела – интрамедуллярного стержня, ножки эндопротеза, содержащий хвостовик для крепления к опоре компрессионно-дистракционного аппарата и погружную часть для контакта с костью, при этом вышеуказанная погружная часть выполнена в виде двух параллельно расположенных крючкообразных лапок, последние своим основанием соединены с вышеуказанным хвостовиком в виде полого стержня с внутренней резьбой, внутрь хвостовика ввинчивается при помощи резьбы имеющий на своем основании головку под ключ остроконечный стержень для упора в кость, отличающийся тем, что крючкообразные лапки выполнены одинаковой формы, но разного размера радиуса: радиус лапки большего радиуса на 10% больше радиуса лапки меньшего радиуса, причем каждая лапка имеет на конце по внутренней поверхности по остроконечному зубцу.

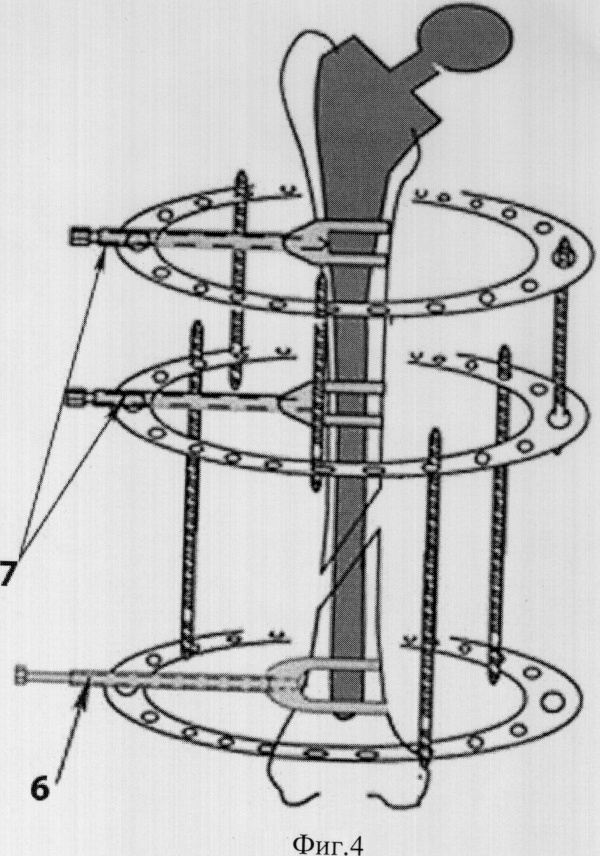

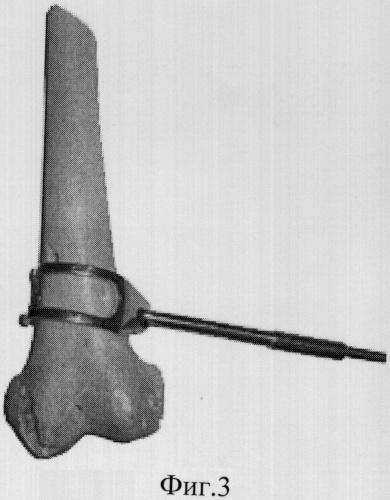

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 28.02.2008
Извещение опубликовано: 20.02.2010 БИ: 05/2010
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
