Патент на изобретение №2324222

(54) РАНГОВЫЙ СОРТИРОВЩИК

(57) Реферат:

Изобретение относится к автоматике и аналоговой вычислительной технике и может быть использовано для построения функциональных узлов аналоговых вычислительных машин, средств автоматического регулирования и управления, аналоговых процессоров. Техническим результатом является упрощение управления устройства за счет обеспечения сортировки n+1 аналоговых сигналов по их ранговым признакам с помощью меньшего количества периодов импульсного управляющего сигнала. Устройство содержит n реляторов, каждый из которых содержит замыкающий и размыкающий ключи, два устройства выборки/хранения, элемент MIN, элемент МАХ, булевый инвертор. 2 ил.

Изобретение относится к автоматике и аналоговой вычислительной технике и может быть использовано для построения функциональных узлов аналоговых вычислительных машин, средств автоматического регулирования и управления, аналоговых процессоров и др.

Известны ранговые сортировщики (см., например, фиг.1 в описании изобретения к патенту РФ 2240598, кл. G06G 7/25, 2004 г.), которые выполняют сортировку n+1 аналоговых сигналов по их ранговым признакам.

К причине, препятствующей достижению указанного ниже технического результата при использовании известных ранговых сортировщиков, относится сложное управление, обусловленное тем, что для выполнения сортировки требуется n+1 периодов импульсного управляющего сигнала.

Наиболее близким устройством того же назначения к заявленному изобретению по совокупности признаков является, принятый за прототип, ранговый сортировщик (фиг.1 в описании изобретения к патенту РФ 2284573, кл. G06G 7/25, 2006 г.), который содержит n реляторов и выполняет сортировку n+1 аналоговых сигналов по их ранговым признакам.

К причине, препятствующей достижению указанного ниже технического результата при использовании прототипа, относится сложное управление, обусловленное тем, что для выполнения сортировки требуется n+1 периодов импульсного управляющего сигнала.

Техническим результатом изобретения является упрощение управления за счет обеспечения сортировки n+1 аналоговых сигналов по их ранговым признакам с помощью меньшего количества периодов импульсного управляющего сигнала.

Указанный технический результат при осуществлении изобретения достигается тем, что в ранговом сортировщике, содержащем n реляторов, каждый из которых содержит объединенные выходами замыкающий и размыкающий ключи, два устройства выборки/хранения, элемент MIN, элемент МАХ и булевый инвертор, подсоединенный выходом и входом соответственно к входу записи первого устройства выборки/хранения и входу записи второго устройства выборки/хранения, второму управляющему входу релятора, первый управляющий вход которого образован входом управления замыкающего, размыкающего ключей, в каждом реляторе первый, второй входы и выход элемента МАХ соединены соответственно с вторым, первым входами элемента MIN и информационным входом второго устройства выборки/хранения, подключенного выходом к информационному входу первого устройства выборки/хранения, выход которого соединен с входом размыкающего ключа, подсоединенного выходом к второму входу элемента MIN, первый вход и выход которого соединены соответственно с информационным входом и первым выходом релятора, опорный вход которого образован входом замыкающего ключа, первый выход каждого предыдущего релятора соединен с информационным входом последующего релятора, а второй выход i-го и первый выход n-го реляторов подключены соответственно к i-му и (n+1)-му выходам рангового сортировщика, информационный вход и первый, второй настроечные входы которого образованы соответственно информационным входом первого релятора и объединенными первыми, объединенными вторыми управляющими входами всех реляторов, особенность заключается в том, что в каждом реляторе выход элемента МАХ соединен с вторым выходом релятора, а опорный вход первого релятора образует дополнительный информационный вход рангового сортировщика.

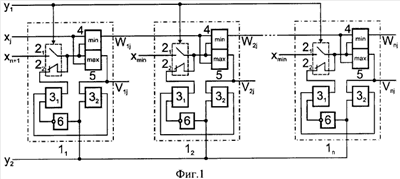

На фиг.1 и фиг.2 представлены соответственно схема предлагаемого рангового сортировщика и временные диаграммы управляющих сигналов.

Ранговый сортировщик содержит n реляторов 1₁, …, 1_n. Каждый релятор содержит замыкающий и размыкающий ключи 2₁ и 2₂, первое и второе устройства выборки/хранения 3₁ и 3₂, элемент MIN 4, элемент МАХ 5 и булевый инвертор 6, причем первый, второй входы и выход элемента 5 соединены соответственно с вторым, первым входами элемента 4 и информационным входом устройства 3₂, подключенного входом записи и выходом соответственно к входу инвертора 6 и информационному входу устройства 3₁, вход записи и выход которого соединены соответственно с выходом инвертора 6 и входом ключа 2₂, подсоединенного выходом к выходу ключа 2₁ и второму входу элемента 4, первый вход и выход которого соединены соответственно с информационным входом и первым выходом релятора, опорный вход, первый, второй управляющие входы и второй выход которого образованы соответственно входом ключа 2₁, входом управления ключей 2₁, 2₂, входом записи устройства 3₂ и выходом элемента 5. Первый выход каждого предыдущего релятора соединен с информационным входом последующего релятора, а второй выход релятора 1_i и первый выход релятора 1_n подключены соответственно к i-му и (n+1)-му выходам рангового сортировщика, информационный и дополнительный информационный и первый, второй настроечные входы которого образованы соответственно информационным и опорным входами релятора 1₁ и объединенными первыми, объединенными вторыми управляющими входами реляторов 1₁, …, 1_n.

Работа предлагаемого рангового сортировщика осуществляется следующим образом. На его первый, второй настроечные входы подаются соответственно двоичные сигналы у₁, у₂{0,1} (фиг.2), причем длительность t высокого уровня сигнала у₂ должна удовлетворять условию t>>n, где есть длительность задержки, вносимой элементом 4. В течение временного интервала t_j на информационный вход рангового сортировщика подается аналоговый сигнал (напряжение) х_j>х_min, где х_min – опорное напряжение, фиксируемое на опорных входах реляторов 1₂, …, 1_n. На дополнительном информационном входе рангового сортировщика фиксируется аналоговый сигнал (напряжение) х_n+1>x_min. Если у₁=1 (у₁=0), то ключ 2₁ замкнут (разомкнут), а ключ 2₂ разомкнут (замкнут). При у₂=1 (у₂=0) устройства 3₂ и 3₁ работают соответственно в режимах выборки (хранения) и хранения (выборки). Элементы 4 и 5 воспроизводят базовые операции бесконечнозначной логики (БЛ): соответственно БЛ-конъюнкцию (min) и БЛ-дизъюнкцию (max), то есть осуществляют выбор соответственно наименьшего и наибольшего из двух аналоговых сигналов, действующих на их входах. Тогда напряжения на первом и втором выходах релятора 1_i, будут определяться рекуррентными выражениями

где символами и · обозначены соответственно операции max и min; есть номер момента времени t_j (фиг.2); V₁₀=x_n+1; V₂₀=…=V_n0=x_min; W_0j=x_j. В представленной ниже таблице приведены значения выражений (1) при n=3.

V11=x1x4	V12=x1x2x4	V13=x1x2x3x4
W11=x1x4	W12=x1x2x2x4	W13=x1x4x2x4x3x4
V21=x1x4	V22=x1x2x1x4x2x4	V23=x1x2x1x3x1x4
W21=xmin	W22=x1x2x4	x2x3x2x4x3x4
		W23=x1x2x3x1x3x4x2x3x4
V31=xmin	V32=x1x2x4	V33=x1x2x3x1x2x4x1x3x4x2x3x4
W31=xmin	W32=xmin	W33=x1x2x3x4

С учетом данных, приведенных в таблице, нетрудно вывести непосредственное выражение, определяющее сигнал на g-м выходе предлагаемого сортировщика при j=n:

где x_k(n+2-g)…x_k(n+1){x₁, …, x_n+1}; есть количество неповторяющихся БЛ-конъюнкций x_k(n+2-g)…x_k(n+1), определяемое как число сочетаний из n+1 по n+1-g. При g=n+2-r выражение (2) совпадает с видом поисковой функции (функция (6.7) на стр.117 в книге Левин В.И. Бесконечнозначная логика в задачах кибернетики. М.: Радио и связь, 1982 г.), которая реализует алгоритм выделения из множества {х₁, …, х_n+1} элемента x^(r) заданного ранга r{1, …, n+1} (x⁽¹⁾…х⁽ⁿ⁺¹⁾; {x⁽¹⁾}U…U{x⁽ⁿ⁺¹⁾}={x₁, …, x_n+1}). Таким образом, на первом,…, n-м, {n+1)-м выходах предлагаемого сортировщика соответственно имеем V_1n=x^(n+l), …, V_nn=х⁽²⁾, W_nn=x⁽¹⁾ отсортированные аналоговые сигналы x⁽ⁿ⁺¹⁾…x⁽²⁾x⁽¹⁾. При этом согласно фиг.2 для выполнения сортировки потребовалось n-1 периодов сигнала у₂.

Вышеизложенные сведения позволяют сделать вывод, что предлагаемый ранговый сортировщик имеет более простое по сравнению с прототипом управление, так как выполняет сортировку n+1 аналоговых сигналов по их ранговым признакам с помощью на две единицы меньшего количества периодов импульсного управляющего сигнала.

Формула изобретения

Ранговый сортировщик, содержащий n реляторов, каждый из которых содержит объединенные выходами замыкающий и размыкающий ключи, два устройства выборки/хранения, элемент MIN, элемент МАХ и булевый инвертор, подсоединенный выходом и входом соответственно к входу записи первого устройства выборки/хранения и входу записи второго устройства выборки/хранения, второму управляющему входу релятора, первый управляющий вход которого образован входом управления замыкающего, размыкающего ключей, в каждом реляторе первый, второй входы и выход элемента МАХ соединены соответственно с вторым, первым входами элемента MIN и информационным входом второго устройства выборки/хранения, подключенного выходом к информационному входу первого устройства выборки/хранения, выход которого соединен с входом размыкающего ключа, подсоединенного выходом к второму входу элемента MIN, первый вход и выход которого соединены соответственно с информационным входом и первым выходом релятора, опорный вход которого образован входом замыкающего ключа, первый выход каждого предыдущего релятора соединен с информационным входом последующего релятора, а второй выход i-го и первый выход n-го реляторов подключены соответственно к i-му и (n+1)-му выходам рангового сортировщика, информационный вход и первый, второй настроечные входы которого образованы соответственно информационным входом первого релятора и объединенными первыми, объединенными вторыми управляющими входами всех реляторов, отличающийся тем, что в каждом реляторе выход элемента МАХ соединен с вторым выходом релятора, а опорный вход первого релятора образует дополнительный информационный вход рангового сортировщика.
