Патент на изобретение №2324163

(54) СПОСОБ ОПРЕДЕЛЕНИЯ ГРАНУЛОМЕТРИЧЕСКОГО СОСТАВА ЛИГНОУГЛЕВОДНЫХ МАТЕРИАЛОВ

(57) Реферат:

Способ определения гранулометрического состава лигноуглеводных материалов основан на прямом оптическом методе компьютерного анализа изображений, в котором проводят измерения массовой доли и площади частиц с помощью программы по определению гранулометрического состава. Для проведения измерений частицы измельченных лигноуглеводных материалов вводят в органический растворитель, наносят в виде суспензии, предварительно обработанной ультразвуком, на стекло, накрывают другим стеклом и помещают на очищенную поверхность сканера. Для определения гранулометрического состава дополнительно определяют степень деструкции исследуемого материала. Технический результат – создание способа, позволяющего получать более точные данные о форме и размерах частиц лигноуглеводных материалов, а также предсказывать свойства получаемых в процессе химических превращении продуктов. 2 ил., 1 табл.

(56) (продолжение):

CLASS=”b560m”регистрации ПР ЭВМ №2002610885, 2002, WO 9712222 А, 03.04.1997. FR 2778243 A, 05.11.1999. RU 2154814 A, 20.08.2000. SU 744284, 30.06.1980.

Изобретение относится к области физико-химического анализа мелкодисперсных материалов и может быть использовано для определения гранулометрического состава лигноуглеводного растительного сырья.

Известны способы определения гранулометрического состава порошков: седиментационный анализ, микроскопия, ситовой анализ. Ситовой анализ заключается в просеивании пробы исследуемого материала через набор сит, и в определении процентного содержания остатка на каждом из них по отношению к весу исходной пробы. Микроскопический анализ заключается в измерении условных размеров и в подсчете числа частиц в заданном интервале размеров либо визуально, или по микрофотографиям препарата. Определение гранулометрического состава подситовой фракции порошков проводят с помощью микроскопа. Седиментационный анализ основан на зависимости скорости осаждения однородных частиц в вязкой среде от их размеров. Обычно используется осаждение твердых частиц под действием гравитационных и центробежных сил [1-3].

Данные способы обладают существенными технологическими недостатками: трудоемкость выполнения измерений, влияние субъективных (например, прямой метод определения гранулометрического состава проводится под микроскопом) и объективных факторов на достоверность получаемых результатов, длительная продолжительность определения, несопоставимость результатов с другими методами, тенденция к слипанию частиц (конгломерации).

В заявляемом изобретении для определения гранулометрического состава в качестве анализируемых материалов используют лигноуглеводные материалы, которые в ходе подготовки к анализу измельчают на мельнице и суспендируют в среде органических растворителей.

Из известных технических решений наиболее близким по назначению и технической сущности к заявляемому способу определения гранулометрического состава лигноуглеводных материалов является способ применения программно-аппаратного комплекса «анализ зернопродуктов» в гранулометрии мелкодисперсных продуктов размола [4]. По этому способу зернопродукты помещают на очищенную поверхность оптического прибора – распылением. Затем, с помощью программы «Измерение гранулометрического состава зерна», изображения частиц обрабатываются для получения их размеров. Основное назначение программы «Измерение гранулометрического состава зерна» – проведение измерений размеров частиц с помощью сканирования (получение изображений). Измерения могут быть произведены как на исходном, так и на предварительно преобразованном изображении (в различных цветах). Полученные данные приводятся в виде гистограмм.

Общим для прототипа и заявляемого изобретения является – метод компьютерного анализа изображений, программа «Измерение гранулометрического состава зерна», лежащая в основе способа определения гранулометрического состава [5].

Недостатки прототипа – при нанесении анализируемого материала используется распыление, что приводит к слипанию частиц и получению искаженных результатов анализа. Кроме того, данные, характеризующие степень деструкции получают исходя из гистограмм.

В предлагаемом изобретении указанные недостатки устраняют следующим образом: вместо распыления частицы образца вводят в органический растворитель (этанол), наносят в виде суспензии предварительно обработанной ультразвуком на специальное стекло, накрывают другим стеклом, помещают на заранее очищенную поверхность сканера и под давлением груза проводят измерения. Математическая обработка полученных гистограмм проводится с использованием методов математической статистики.

Использование программно-аппаратного комплекса для определения гранулометрического состава дает возможность получать более точные данные о форме и размерах частиц лигноуглеводного и материалов, а также предсказывать свойства получаемых в процессе химических превращений продуктов, т.е. синтезировать их с заданными параметрами.

Сущность предлагаемого изобретения заключается в том, что частицы измельченного лигноуглеводного материала, вводят в органический растворитель (этанол), наносят в виде суспензии предварительно обработанной ультразвуком на специальное стекло, накрывают другим стеклом, помещают на заранее очищенную поверхность сканера и под давлением груза проводят измерения количества и размеров частиц с помощью программы «Измерение гранулометрического состава зерна». Степень деструкции образцов рассчитывается с использованием методов математической статистики.

Заявляемое изобретение осуществляется следующим образом.

В реактор, содержащий мелющие тела в виде цилиндров (d 10×100 мм), загружают исследуемый материал – древесные опилки. Измельчение проводят на вибрационном стенде (на основе промышленного вибратора ИВ-98Б). Через заданные промежутки времени проводят отбор проб для исследования гранулометрического состава.

Суспензионный раствор готовят следующим образом: 0,02 г исследуемого материала помешают в стеклянный стакан емкостью 100 мл, добавляют 50 мл этилового спирта, перемешивают и обрабатывают ультразвуком с силой 30 мА. После чего в течение нескольких секунд пипеткой наносят на специальное стекло раствор в количестве 0,1 мл и накрывают другим стеклом. Стекла с суспензией помещают на очищенную поверхность сканера и под давлением груза, для увеличения площади распространения жидкости между стеклами, проводят измерения количества и размеров частиц.

Органический растворитель – этанол, специально подбирают так, чтобы частицы хорошо смачивались и не образовывали конгломераты [1]. Все растворители, а также отобранные пробы исследовались с помощью программы по определению гранулометрического состава.

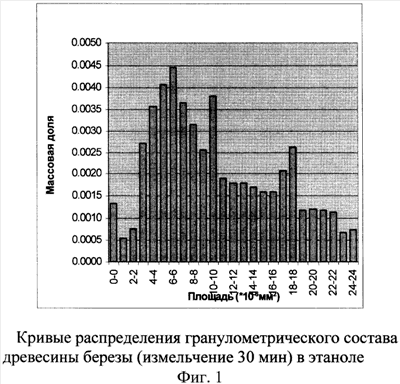

Полученные гистограммы представляют собой либо правильную, либо смещенную по максимуму кривую Гаусса, которая выражается уравнением (фиг.1):

где а – математическое ожидание;

– среднее квадратичное отклонение.

Величины массовой доли и площади, представленные на гистограмме, не дают полной характеристики исследуемого образца. Для получения характеристичной величины – степени деструкции (k), которая является более показательной, характеризующей степень измельчения, применяют дальнейшую математическую обработку данных гистограммы.

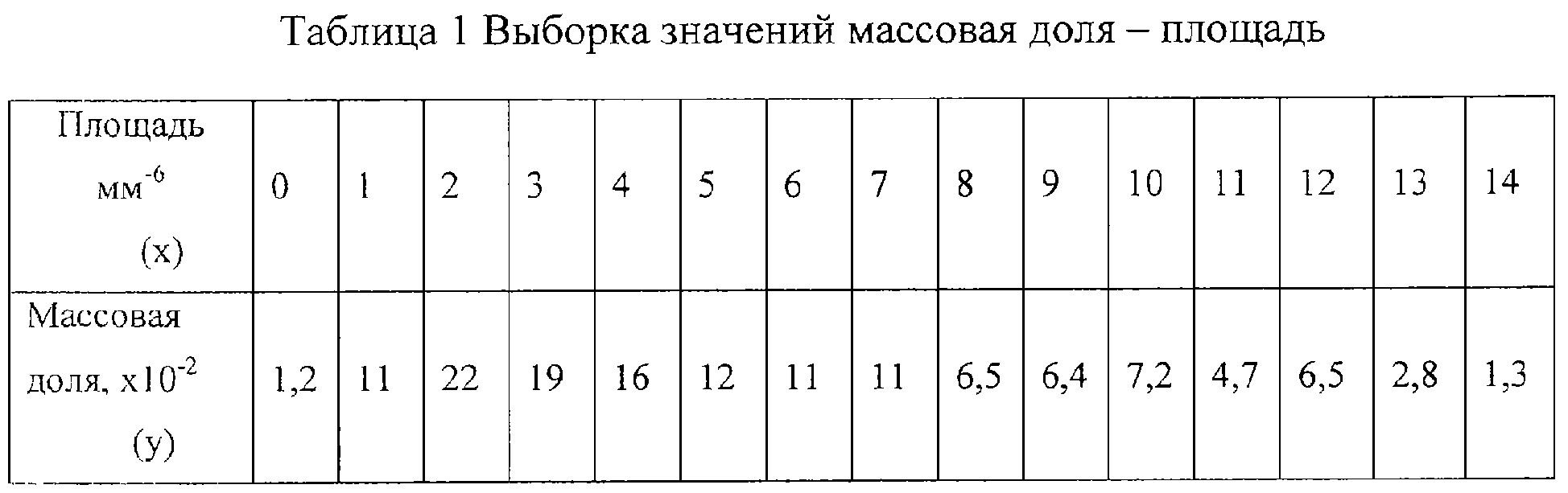

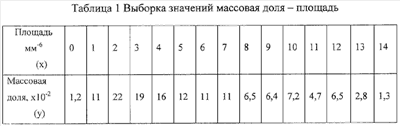

Данные этих кривых: массовая доля (у) – площадь (х) представляем в виде выборки (таблица 1), над которой будут производиться математические операции (Математические расчеты представлены на примере определения гранулометрического состава древесины березы в этаноле (время измельчения 30 мин)).

1. Рассчитываем среднее значение х и у по формулам (2), (2а):

где, х – площадь частиц, мм²,

y – массовая доля частиц определенной площади

x_сред=8,5; y_сред=0,0021

2. Рассчитываем значение дисперсии D_x и D_y по формулам (3), (3а):

D_x=28,5; D_y=0,00000132

3. Находим значения выборочного среднеквадратичного отклонения _х и _y по формулам (4), (4а):

_x=7,36; _y=0,0011

4. Рассчитываем сумму произведения выборочных величин по формуле (5):

5. Рассчитываем значение корреляционного коэффициента по формуле (6):

/r_b/=0,45

6. Находим коэффициент k для построения прямой по формуле (7):

k=0,0000000815

7. Уравнение прямой рассчитываем по формуле (8):

y=-8.15×10^-8x+0.0021

По уравнению строится график представленный на фиг.2.

Преобразованная кривая выражается в виде прямой линии:

здесь k соответствует tg и характеризует степень деструкции исследуемого образца, b указывает среднее значение массовой доли частиц.

Преимуществами предлагаемого изобретения являются: способность контролировать процесс измерения, возможность получать точные данные о форме и размерах частиц лигноуглеводного материала, а также получать продукты с заданными параметрами и экономическая доступность оборудования.

Изобретение позволяет получать продукцию деревообрабатывающих и полимерных производств с заданными параметрами, а также органоминеральные удобрения из лигноуглеводного сырья, по полезным свойствам не уступающие минеральным удобрениям.

Литература

1. Ходаков Г.С. Основные методы дисперсионного анализа. М.: Стройиздат. – 1968. 199 с.

2. Хьютсон А. Дисперсионный анализ / пер. с англ. Кругликова А.Г., ред. Голикова Т.Н. – М.: Статистика. – 1971. – 88 с.

3. Шеффе Г. Дисперсионный анализ / пер. с англ. Севостьянова Б.А., ред. Чистякова В.П. – М.: Наука. – 1980. – 512 с.

5. Свидетельство об официальной регистрации ПР ЭВМ №2002610885, РФ, 2002 г.

Формула изобретения

Способ определения гранулометрического состава лигноуглеводных материалов, основанный на прямом оптическом методе компьютерного анализа изображений, в котором проводят измерения массовой доли и площади частиц с помощью программы по определению гранулометрического состава, отличающийся тем, что для проведения измерений частицы измельченных лигноуглеводных материалов вводят в органический растворитель, наносят в виде суспензии, предварительно обработанной ультразвуком, на стекло, накрывают другим стеклом, помещают на очищенную поверхность сканера, а для определения гранулометрического состава дополнительно определяют степень деструкции исследуемого материала.
