Патент на изобретение №2324144
|
||||||||||||||||||||||||||
(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПУТИ ДВИЖЕНИЯ НАСАДКОВ РАЗДВИЖНОГО СОПЛА РАКЕТНОГО ДВИГАТЕЛЯ
(57) Реферат:
Изобретение относится к ракетной технике и может быть использовано в ракетных двигателях с раздвижными соплами для измерения пути движения насадков оболочки. Устройство для измерения пути движения насадков раздвижного сопла ракетного двигателя включает вал с преобразователем угловых перемещений. Вал выполнен гибким и состоит из набора перфорированных пластин, скрепленных между собой, жестко закреплен на поводке, который крепится к звену пантографа. Вал установлен несоосно с осью пантографа. Несоосное расположение гибкого вала и пантографа позволяет свободно разместить устройство внутри выдвигаемого насадка. Изобретение позволяет установить устройство для измерения пути движения насадков раздвижного сопла ракетного двигателя в ограниченном объеме и тем самым повысить эксплуатационные свойства устройства за счет гибкости вала и несоосного расположения преобразователя относительно оси пантографа. 4 ил.
Изобретение относится к ракетной технике и может быть использовано в ракетных двигателях с раздвижными соплами для измерения пути движения насадков. При летных испытаниях двигателя с раздвижным соплом необходим контроль за основными параметрами процесса выдвижения насадков, включая изменение пути движения насадков. Из-за сложной конструкции соплового блока и дефицита свободных объемов измерение пути движения насадков связано с большими техническими трудностями. Известно устройство для измерения пути движения насадков раздвижного сопла ракетного двигателя (а.с. №532021, G01L 3/06, 1976 г.), которое принято за прототип. Устройство содержит вал с установленным в нем преобразователем крутящего момента в перемещение, чувствительный элемент, кулачок, неподвижно установленный на другом валу. Недостаток известного устройства заключается в сложности его размещения в ограниченном свободном объеме, как это имеет место в ракетном двигателе, что обусловлено, прежде всего, жестким соединением преобразователя, валов, кулачка. Технической задачей данного изобретения является устранение указанного недостатка, и, соответственно, повышение эксплуатационных свойств устройства. Технический результат достигается тем, что в устройстве для измерения пути движения насадков раздвижного сопла ракетного двигателя, включающем вал с преобразователем угловых перемещений, вал выполнен гибким из набора перфорированных пластин, скрепленных между собой, закреплен на поводке, соединенном с пантографом, а преобразователь размещен не соосно с осью пантографа. На фиг.1 представлено телескопическое сопло РДТТ. На фиг.2 представлен гибкий вал с преобразователем угловых перемещений, соединенный с узлом крепления пантографа. На фиг.3 представлена кинематическая схема движения звеньев пантографа при раздвижке насадка. На фиг.4 представлен гибкий вал с перфорированными пластинами. Устройство для измерения пути движения насадков раздвижного сопла ракетного двигателя состоит из преобразователя угловых перемещений 1, соединенного с помощью винтов 2 с кронштейном 3, установленным на основании пантографа 4. Пантограф 4 состоит из звеньев 5 и 6. Звено 5 закреплено на насадке 7, звено 6 – на насадке 8 на основании пантографа 4. К хвостовику 9 преобразователя 1 с помощью гайки 10 крепится гибкий вал 11, состоящий из скрепленных между собой перфорированных пластин 12. С другой стороны вал 11 с помощью винтов 13 соединен с поводком 14, закрепленным винтами 15 на звене 6 пантографа 4. Ось преобразователя 1 не совпадает с осью пантографа 4, что позволяет свободно разместить устройство внутри выдвигаемого насадка с радиусом R. Устройство работает следующим образом. Во время движения насадка 8 звенья 5 и 6 пантографа 4 разворачиваются вокруг оси пантографа из начального положения «а» в положения «б» и «в» на углы Таким образом, данное изобретение позволяет установить устройство для измерения пути движения насадков раздвижного сопла ракетного двигателя в ограниченном объеме и повысить эксплуатационные свойства устройства за счет гибкости вала и несоосного расположения преобразователя относительно оси пантографа.
Формула изобретения
Устройство для измерения пути движения насадков раздвижного сопла ракетного двигателя, содержащее вал с преобразователем угловых перемещений, отличающееся тем, что вал выполнен гибким из набора перфорированных пластин, соединенных между собой, закреплен на поводке, соединенном с пантографом, а преобразователь размещен несоосно с осью пантографа.

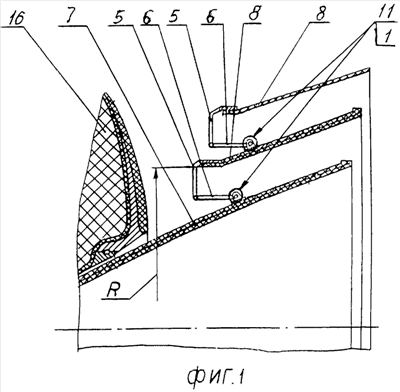

РИСУНКИ
|
||||||||||||||||||||||||||
,
соответственно, проходя при этом расстояние г+д. Угловое перемещение звена 6 пантографа 4 вызывает вращение вала 11, которое передается на хвостовик 9 преобразователя 1, преобразуется в электрический сигнал, который регистрируется измерительной аппаратурой. Выходные данные пересчитываются на длину перемещения насадка при раздвижке.
