Патент на изобретение №2323904

(54) ЭМАЛЕВЫЙ ШЛИКЕР

(57) Реферат:

Изобретение относится к составам эмалевых шликеров. Технический результат изобретения заключается в повышении однородности эмалевого покрытия. Эмалевый шликер следующего состава, мас.%: фритта – 100,0; бура – 1,0-2,0; молибденовокислый аммоний – 0,05-0,15; вода – 40,0-50,0; хромомагнезит – 0,3-0,5; глина – 0,3-0,5; порошковая микрокристаллическая целлюлоза – 0,1-0,3; хлористый алюминий – 0,3-0,5; окись мышьяка – 0,3-0,5; окись сурьмы – 0,1-0,2; триполифосфат натрия – 0,3-0,5. Фритта имеет состав, мас.%: SiO₂ – 60,0-64,0; Al₂О₃ – 1,0-3,0; Na₂O – 3,0-7,0; В₂О₃ – 12,0-17,0; TiO₂ – 1,0-3,0; MnO₂ – 1,0-3,0; CoO – 1,0-3,0; ZnO – 8,0-10,0; CaO – 1,0-2,0. 1 з.п. ф-лы, 2 табл.

Изобретение относится к составам эмалевых шликеров, которые могут быть использованы, преимущественно, для покрытия изделий из чугуна и стали.

Известен эмалевый шликер состава, мас.%: фритта – 100,0, бура – 0,15-1,0; молибденовокислый аммоний – 0,05-0,15; вода – 35,0-50,0; огнеупорная смесь /содержит: кварцевый песок 72,0; полевой шпат 13,5; хромомагнезит 4,5; глина 9,0; бура 1,0/ – 15,0-25,0; порошковая микрокристаллическая целлюлоза – 0,1-5,0; натрикарбоксиметилцеллюлоза – 0,1-4,0; хлористый алюминий – 0,02-0,5 /1/.

Цель изобретения – повышение однородности эмалевого покрытия.

Цель достигается тем, что в состав эмалевого шликера дополнительно вводят окись мышьяка, окись сурьмы и триполифосфат натрия, при следующем соотношении компонентов, мас.%: фритта – 100,0; бура – 1,0-2,0; молибденовокислый аммоний – 0,05-0,15; вода – 40,0-50,0; хромомагнезит – 0,3-0,5; глина – 0,3-0,5; порошковая микрокристаллическая целлюлоза – 0,1-0,3; хлористый алюминий – 0,3-0,5; окись мышьяка – 0,3-0,5; окись сурьмы – 0,1-0,2; триполифосфат натрия – 0,3-0,5.

Фритта имеет следующий состав, мас.%: SiO₂ – 60,0-64,0; Al₂O₃ – 1,0-3,0; Na₂O – 3,0-7,0; B₂O₃ – 12,0-17,0; TiO₂ – 1,0-3,0; MnO₂ – 1,0-3,0; CoO – 1,0-3,0; ZnO – 8,0-10,0; CaO – 1,0-2,0.

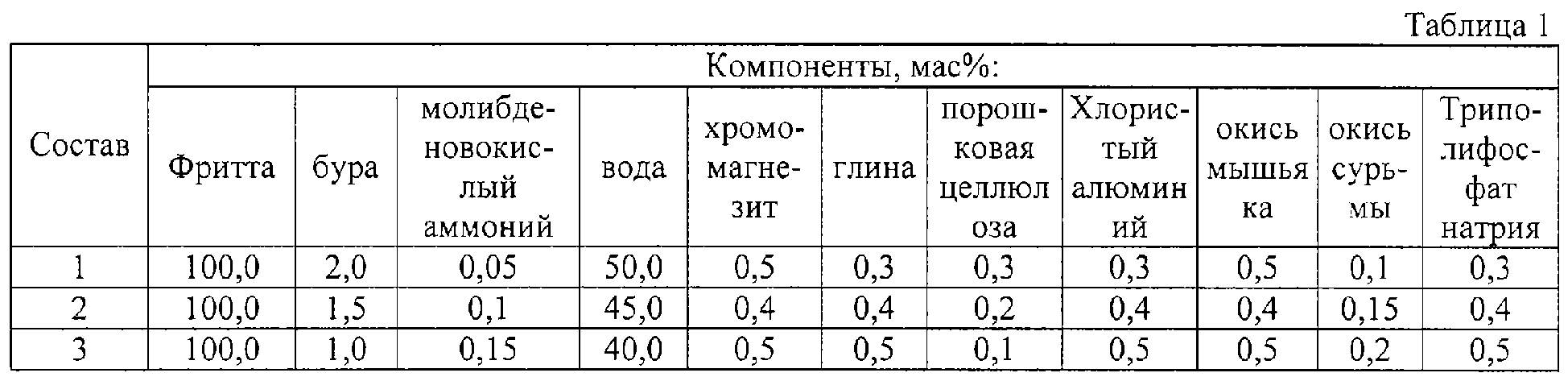

В табл.1 приведены составы эмалевого шликера, в табл.2 – составы фритты.

Фритту эмали варят при 1300°С, расплав гранулируют в воду.

Фритту смешивают с бурой, молибденовокислым аммонием, хромомагнезитом, глиной, порошковой микрокристаллической целлюлозой, хрористым алюминием, окисью мышьяка, окисью сурьмы. Смесь размалывают мокрым способом до остатка не более 0,2% на сетке №005, добавляет триполифосфат натрия, перемешивают, наносят на поверхность металлических изделий и закрепляют обжигом при 950°С. Однородность полученного эмалевого покрытия, содержание в покрытии пузырей не более 1000 шт/м².

Источники информации

1. Авторское свидетельство СССР №1763401, С03С 6/16, 1992.

Формула изобретения

1. Эмалевый шликер, содержащий фритту, буру, молибденовокислый аммоний, воду, хромомагнезит, глину, порошковую микрокристаллическую целлюлозу, хлористый алюминий, отличающийся тем, что дополнительно содержит окись мышьяка, окись сурьмы и триполифосфат натрия при следующем соотношении компонентов, мас.%: фритта 100,0; бура 1,0-2,0; молибденовокислый аммоний 0,05-0,15; вода 40,0-50,0; хромомагнезит 0,3-0,5; глина 0,3-0,5; порошковая микрокристаллическая целлюлоза 0,1-0,3; хлористый алюминий 0,3-0,5; окись мышьяка 0,3-0,5; окись сурьмы 0,1-0,2; триполифосфат натрия 0,3-0,5.

2. Эмалевый шликер по п.1, отличающийся тем, что содержит фритту состава, мас.%: SiO₂ 60,0-64,0; Al₂О₃ 1,0-3,0; Na₂O 3,0-7,0; В₂О₃ 12,0-17,0; TiO₂ 1,0-3,0; MnO₂ 1,0-3,0; CoO 1,0-3,0; ZnO 8,0-10,0; CaO 1,0-2,0.
