Патент на изобретение №2323827

(54) СПОСОБ ИЗГОТОВЛЕНИЯ ТРУБЫ

(57) Реферат:

Изобретение относится к области изготовления полимерных труб путем намотки материала на оправку. Способ изготовления трубы включает непрерывную намотку материала с нитераскладчика на оправку и перемещение трубы по ней через камеру полимеризации в направлении схода трубы. Изготовление трубы ведут с прерывистым перемещением ее по оправке гидротолкателями и возвратно-поступательным перемещением нитераскладчика. Перемещение гидротолкателей ведут со скоростью в два раза большей скорости нитераскладчика. Способ позволяет расширить номенклатуру изготавливаемых полимерных труб, использовать разнотипные оправки и обеспечивает сплошную спиральную намотку материала. 4 з.п. ф-лы, 2 ил.

Изобретение относится к области труб, точнее – к способам их изготовления.

Известен способ изготовления трубы, включающий непрерывную намотку материала с нитераскладчика на оправку и перемещение трубы по ней через камеру полимеризации в направлении схода с оправки – см. а.с. 234650 B29D 23/12 на «Устройство для непрерывного изготовления труб из стеклопластиков», в котором реализован вышеописанный способ.

По своим признакам и достигаемому результату этот способ наиболее близок к заявляемому и принят за прототип.

В известном способе непрерывную намотку материала с нитераскладчика (бобины 2) на оправку ведут при одновременном непрерывном перемещении наматываемой трубы по оправке в направлении ее схода с последней.

Недостаток такого способа заключается в ограниченных технологических возможностях.

Этот недостаток объясняется невозможностью получения труб с утолщениями (буртиками) из-за жесткой кинематической связи вращения оправки и одновременного перемещения трубы по ней в направлении схода.

Задачей изобретения является расширение технологических возможностей способа.

Эта задача решается усовершенствованием способа изготовления трубы, включающего непрерывную намотку материала с нитераскладчика на оправку и перемещение трубы по ней через камеру полимеризации в направлении схода.

Усовершенствование состоит в том, что изготовление трубы ведут с прерывистым перемещением ее по оправке длинноходовыми гидротолкателями; перемещение трубы по оправке ведут двумя гидротолкателями; перемещение гидротолкателей ведут с одновременным перемещением в том же направлении нитераскладчика; перемещение гидротолкателей ведут со скоростью в два раза большей скорости нитераскладчика.

Изготовление трубы с прерывистым перемещением ее по оправке длинноходовыми гидротолкателями позволяет расширить технологические возможности способа, за счет чего увеличить номенклатуру наматываемых труб, выполняя их, например, с утолщениями (буртами) или с многопроходной намоткой материала с одного нитераскладчика.

Перемещение трубы по оправке двумя гидротолкателями обеспечивает реализацию способа при одновременном упрощении конструкции станка.

Перемещение гидротолкателей с одновременным перемещением в том же направлении нитераскладчика позволяет выполнить винтовую намотку материала, например, с большим шагом или внахлестку.

Перемещение гидротолкателей со скоростью в два раза большей скорости нитераскладчика позволяет обеспечить сплошную спиральную намотку материала при прерывистом перемещении наматываемой трубы по оправке.

Ниже, со ссылкой на прилагаемые чертежи, где показано на:

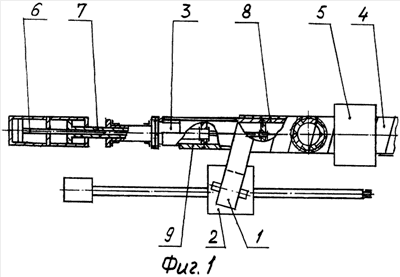

Фиг.1 – схема станка для непрерывного изготовления трубы;

Фиг.2 – схема изготовления трубы с одновременным перемещением гидротолкателей и нитераскладчика,

дается описание предлагаемого способа.

Способ изготовления трубы включает непрерывную намотку материала 1 с нитераскладчика 2 на оправку 3 и перемещение трубы 4 по ней через камеру полимеризации 5 в направлении схода с оправки 3. Изготовление трубы 4 ведут с прерывистым перемещением ее по оправке 3 длинноходовыми (например, равными длине камеры полимеризации) гидротолкателями 6, 7, что позволяет расширить технологические возможности способа, за счет чего увеличить номенклатуру наматываемых труб и использовать при этом разнотипные оправки.

Перемещение трубы 4 по оправке 3 ведут двумя гидротолкателями 6, 7, что обеспечивает реализацию способа при одновременном упрощении конструкции станка.

Перемещение гидротолкателей 6, 7 ведут с одновременным перемещением в том же направлении нитераскладчика 2, что позволяет обеспечить регулирование и сохранение направления и угла винтовой намотки материала 1 при перемещении трубы.

Перемещение гидротолкателей 6, 7 со скоростью в два раза большей скорости нитераскладчика 2 позволяет обеспечить равномерную спиральную намотку материала 1 при преывистом перемещении трубы 4.

Изготовление трубы по предлагаемому способу показано на примере, иллюстрированном Фиг.2.

В процессе намотки материала 1 на оправку 3 нитераскладчик 2 со скоростью V и гидротолкатели 6, 7 со скоростью 2V одновременно перемещают вправо по чертежу, что обеспечивает перемещение наматываемой трубы 4 по оправке 3 относительно нитераскладчика 2 со скоростью V вправо по чертежу (в направлении схода с оправки 3). В конце хода гидротолкателей 6, 7 вправо одновременно реверсируют движение гидротолкателя 6 и нитераскладчика 2 и перемещают их с теми же скоростями влево по чертежу, а после остановки гидротолкателя 6 в крайнем левом положении вслед за ним перемещают гидротолкатель 7 (при этом идет осевая подача материала 1 нитераскладчиком 2 без схода трубы с оправки, т.к. сектора 8 и 9 последней, связанные с толкателями 6, 7 и перемещаемые по отдельности, скользят по поверхности намотанного материала 1 и трубы 4).

При достижении гидротолкателем 7 крайнего левого положения реверсируют его движение и движение нитераскладчика 2 и ведут их перемещение вправо по чертежу одновременно с гидротолкателем 6, повторяя вышеописанный цикл.

Осуществление цикла обеспечивает спиральную намотку материала 1 с постоянным углом при ходе нитераскладчика 2 и гидротолкателей 6, 7 как вправо по чертежу, так и влево.

Кроме того, предлагаемый способ позволяет выполнить и другие варианты, например изготовить трубы с буртиками или со спирально-перекрестной намоткой, или использовать при намотке другие типы оправок, например цельную, как в нашем прототипе.

Способ изготовления трубы по изобретению имеет по сравнению с прототипом более широкие технологические возможности.

Формула изобретения

1. Способ изготовления трубы, включающий непрерывную намотку материала с нитераскладчика на оправку и перемещение трубы по ней через камеру полимеризации в направлении схода, отличающийся тем, что изготовление трубы ведут с прерывистым перемещением ее по оправке гидротолкателями и возвратно-поступательным перемещением нитераскладчика.

2. Способ по п.1, отличающийся тем, что перемещение трубы по оправке ведут двумя гидротолкателями.

3. Способ по любому из пп.1-2, отличающийся тем, что перемещение гидротолкателей ведут с одновременным перемещением в том же направлении нитераскладчика.

4. Способ по любому из пп.1-3, отличающийся тем, что перемещение гидротолкателей ведут со скоростью в два раза большей скорости нитераскладчика.

5. Способ по любому из пп.1-4, отличающийся тем, что перемещение трубы осуществляют перемещением секторов оправки двумя гидротолкателями с одновременным перемещением в том же направлении и нитераскладчика со скоростью в два раза меньшей скорости гидротолкателей, в конце хода которых один гидротолкатель останавливают, а движение нитераскладчика и второго гидротолкателя реверсируют и перемещают их с теми же скоростями в обратном направлении и по достижении крайнего положения второй гидротолкатель останавливают, и одновременно перемещают первый гидротолкатель, по достижении которым крайнего положения его движение и движение нитераскладчика реверсируют и одновременно перемещая в том же направлении первый гидротолкатель, повторяют цикл.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 14.03.2008

Извещение опубликовано: 27.03.2010 БИ: 09/2010
