Патент на изобретение №2323566

(54) КАПЕЛЬНЫЙ ВОДОВЫПУСК

(57) Реферат:

Изобретение относится к технике полива сельскохозяйственных культур капельным способом с помощью гибких поливных трубопроводов. Капельный водовыпуск включает гибкий регулируемый клапан, который размещен над выемкой, выполненной на внутренней поверхности стенки трубопровода. Клапан выполнен из части материала трубопровода в виде подвижного языка, имеющего в месте изгиба разгрузочную канавку. Водовыпуск обеспечивает равномерную подачу поливной воды по всей длине трубопровода. 5 ил.

Изобретение относится к технике полива сельскохозяйственных культур капельным способом с помощью гибких поливных трубопроводов.

Известен водовыпуск поливного трубопровода, включающий корпус со сливным отверстием и крепежный элемент, соединяющий корпус с трубопроводом, при этом корпус образован двумя боковинами, соединенными сводом, состоящим из передней горизонтальной части плавно сопряженной с ней задней криволинейной горизонтальной части, направленной выпуклостью наружу, при этом выпускное отверстие корпуса размещено в нем напротив задней криволинейной части свода, а крепежные элементы выполнены в виде пластины, размещенной с внутренней стороны трубопровода и соединенной с последним ее корпусом посредством винтов, выполненных впотай, при этом пластина снабжена выступом с косым срезом, расположенном за впускным отверстием (SU, авторское свидетельство №1501981, М. кл. А01 0 25/02, опубл. 23.08.1989, бюл. №31).

Недостатками данного водовыпуска являются ограниченные функциональные возможности, трудность монтажа и низкое качество полива.

Известен водовыпуск с гибким трубопроводом, включающий упругий корпус, установленный в стенке и прикрепленный к кромкам водовыпускного отверстия, одна из которых отогнута внутрь трубопровода с внешней стороны его, упругий корпус выполнен таврообразным (SU, авторское свидетельство №378592, М. кл. Е02В 13/02, А01G 25/02, опубл. 18.04.1973, бюл. №19).

Недостатками описанного водовыпуска являются ограниченные функциональные возможности и низкая эксплуатационная надежность.

Наиболее близким техническим решением является водовыпуск, выполненный в виде установленного в отверстии трубопровода пистона, снабженного пористым элементом, перекрывающим отверстие трубопровода и прижатым к пистону, например при помощи жесткой связной с ним пластины (SU, авторские свидетельства №47109, М. кл. А01G 2, В05В 1/20, опубл. 25.05.1975, бюл. №19).

Недостатками данного водовыпуска являются ограниченные функциональные возможности, низкая эксплутационная надежность, отсутствие возможности регулирования подачи воды.

Известен выпускной клапан к гибким питающим трубопроводам, включающий запорный элемент, прикрепленный к внутренним стенкам трубопровода и открывающийся внутрь трубопровода, при этом запорный элемент выполнен упругоэластичным и прикреплен к стенкам трубопровода посредством перфорированной по краям диафрагмы (SU, авторские свидетельства №394493, М. кл. Е02В 13/02, А01G 25/02, опубл. 22.08.1973, бюл. №34).

Недостатками данного выпускного клапана являются низкая эксплутационная надежность, отсутствие возможности регулированной подачи воды из-за перфорации в диафрагме и нарушение работоспособности при изменении положения клапана относительно поверхности почвы.

Известен передвижной поливной трубопровод, имеющий водовыпуски в виде гибких отражательных клапанов, закрепленных с внешней стороны трубопровода над водовыпускными отверстиями, при этом водовыпуски снабжены гибкими регулируемыми клапанами, закрепленными с внутренней стороны трубопровода на одной оси с отражательными клапанами, при этом все клапаны имеют круглую форму и установлены с возможностью независимого поворота относительно своих осей (SU, авторские свидетельства №1818017, М. кл. А01G 25/02, опубл. 30.05.1993, бюл. №20).

К недостаткам поливного трубопровода относятся ограниченные функциональные возможности, сложность в эксплуатации, необходимость сдвига гибких отражательных клапанов, а также перемещения регулируемых клапанов – так как на оросительной системе их несколько тысяч – и отсутствие возможности регулируемой подачи воды.

Данный трубопровод принят нами в качестве ближайшего аналога.

Сущность изобретения заключается в следующем.

Задача, на решение которой направленно заявляемое изобретение, – повышение эксплутационной надежности и регулируемой подачи воды.

Технический результат – равномерная подача воды по всей длине трубопровода и повышение урожайности.

Указанный технический результат достигается тем, что в известном поливном трубопроводе для систем капельного орошения, имеющим капельный водовыпуск, выполненный в виде гибкого регулируемого клапана, размещенного в стенке трубопровода, включающего подвижный язык из материала трубопровода при его изготовлении, между подвижным языком и опорной стенкой предусмотрено водовыпускное отверстие, при этом язык в месте изгиба имеет канавку.

Изобретение поясняется чертежами

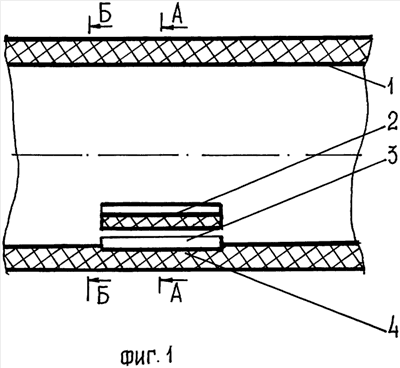

На фиг.1 изображен капельный водовыпуск с разрезом по оси трубопровода.

На фиг.2 – то же, сечение А-А на фиг.1.

На фиг.3 – развертка заготовки материала трубопровода.

На фиг 4 – сечение В-В на фиг.3.

На фиг.5 – сечение Б-Б на фиг.1.

Сведения, подтверждающие возможность реализации заявленного изобретения, заключаются в следующем.

Водовыпуск выполнен в стенке поливного трубопровода 1 и имеет гибкий регулируемый клапан 2, размещенный над выемкой 3 в стенке 4 трубопровода, с которым образует водопропускное отверстие. Перед водовыпускным отверстием и за ним трубопровод имеет сварной стык 5. В месте перегиба клапан 2 имеет разгрузочную канавку 6, образуемую при изготовлении трубопровода.

Поливной трубопровод с капельными водовыпусками изготавливается следующим образом.

Вначале выполняется заготовка в виде ленты, как представлено на фиг.3. На ленте предусматривают через заданное расстояние клапан 2 и выемку 3. Затем заготовка свертывается в трубопровод и сваривается встык, как показано на фиг.5.

Капельный водовыпуск работает следующим образом.

При подаче воды в трубопровод создается напор, который воздействует на клапаны 2, При этом в начале трубопровода давление будет повышенным и клапан 2 закрывается в большей степени, а расход воды через водовыпускное отверстие уменьшается. По мере удаления от начала трубопровода напор будет уменьшаться из-за гидравлического сопротивления по длине и местных потерь. Величина воздействия на клапан 2 будет уменьшаться, при этом за счет упругости величина открытия клапана возрастает, разгрузочная канавка обеспечивает точное реагирование на изменение давления, а расход по длине трубопровода через все водовыпускные отверстия будет величиной постоянной.

Равномерная подача воды в корнеобитаемый слой растений обеспечивает получение гарантированного урожая.

Формула изобретения

Капельный водовыпуск, включающий гибкий регулируемый клапан, отличающийся тем, что клапан представляет собой подвижный язык из материала трубопровода, выполненный при изготовлении капельного водовыпуска и расположенный над выемкой, выполненной на внутренней поверхности стенки с образованием водовыпускного отверстия трубопровода, причем подвижный язык в месте изгиба имеет разгрузочную канавку.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 30.08.2008

Извещение опубликовано: 10.04.2010 БИ: 10/2010
