Патент на изобретение №2323388

(54) СКЛАДНАЯ ПЕЧКА

(57) Реферат:

Изобретение относится к туристическому оборудованию и может быть использовано для приготовления пищи при одновременном нагреве двух котелков. Складная печка содержит прямоугольную камеру сгорания с дверцей, два котелка, съемную двухсекционную трубу и дефлектор. Камера сгорания выполнена с возможностью вложения ее в сложенном виде вместе с трубой в меньший по размеру котелок при транспортировке и состоит не менее, чем из трех прямоугольных секций, соединенных, с возможностью разворота, не менее, чем двумя осями вращения, параллельными ребрам секции и установленными в противоположных или смежных углах секции. Дефлектор расположен на оси с возможностью разворота. Технический результат: повышение компактности. 1 з.п. ф-лы, 4 ил.

Изобретение относится к туристическому оборудованию и может быть использовано для приготовления пищи (двух блюд одновременно).

Предыдущий уровень техники

Известна походная печка (см. патент RU №2249769 С1), состоящая из камеры сгорания, выполненной в виде прямоугольного параллелепипеда, трубы, двух поворотных опор и трех котелков с возможностью вложения друг в друга и в камеру сгорания (для транспортировки). Однако прототип недостаточно компактно складывается, т.к. объем камеры сгорания превышает объем меньшего котелка.

Раскрытие изобретения

С целью вложения печки в меньший котелок при транспортировке камера сгорания выполнена с возможностью вложения ее в сложенном виде вместе с трубой в меньшей по размеру котелок. Она состоит не менее, чем из трех прямоугольных секций, соединенных с возможностью разворота не менее, чем двумя осями вращения, параллельными ребрам секций и установленными в противоположных или смежных углах секций, дефлектор расположен на оси с возможностью разворота. Оси вращения трехсекционной камеры сгорания могут быть расположены в противоположных углах центральной секции. Боковые грани каждой секции камеры сгорания могут иметь форму квадрата, а на одной из осей вращения может быть установлен дефлектор.

Предложенное техническое решение поясняется фиг.1, 2, 3 и 4, где: 1 – первая секция камеры сгорания, 2 – центральная (вторая) секция камеры сгорания, 3 – третья секция камеры сгорания, 4 – ось вращения, 5 – фиксатор секции, 6 – двухсекционная труба, 7 – дефлектор, 8 – дверца и 9 – котелок.

Работа изобретения

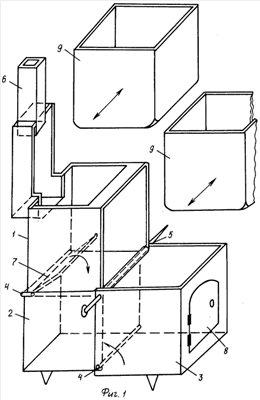

Складная печка раскладывается следующим образом (см. фиг.1):

Камера сгорания извлекается из меньшего котелка 9. Первая 1 и третья 3 секции относительно центральной (второй) секции камеры сгорания 2 разворачиваются на осях вращения 4 в противоположных направлениях на 90° и фиксируются спицей фиксатором секции 5. На первую секцию камеры сгорания 1 устанавливается 2-секционная труба 6. Дефлектор 7, расположенный на оси с возможностью разворота, служит для увеличения теплоотдачи продуктов сгорания и распределения тепла, поступающего на котелки. На первую секцию камеры сгорания 1 и третью секцию камеры сгорания 3 устанавливаются котелки 9. В камеру сгорания через дверцу 8, расположенную в третьей секции камеры сгорания 3, загружается топливо.

Для транспортировки в первую секцию камеры сгорания 1 убирается двухсекционная труба 6, посуда и т.д. Секции камеры сгорания 1 и 2 с помощью поворотных осей вращения 4 убираются в секцию камеры сгорания 3. Далее сложенная камера сгорания вставляется в малый котелок 9, который в свою очередь вставляется в большой котелок.

Необходимо отметить, что объем первой секции камеры сгорания 1 может превышать объем третьей секции камеры сгорания 3. Дверца 8 печки может быть выполнена не в третьей секции камеры сгорания 3, а в центральной секции камеры сгорания 2 (с торца). Оси вращения 4 (см. фиг.1) установлены на центральной секции камеры сгорания 2 в противоположных углах, а боковые грани секций камеры сгорания выполнены квадратными.

На фиг.3 показан вариант складной печки с прямоугольными секциями и осями вращения, расположенными в смежных углах центральной секции камеры сгорания 2. При этом центральная секция камеры сгорания 2 и третья секция камеры сгорания 3 имеют форму боковых поверхностей (граней) прямоугольную, а у первой секции камеры сгорания 1 (меньшей) боковые грани выполнены, например, квадратными. Котелки 9 имеют одинаковую форму, но их крышки расположены на разных по форме гранях.

Необходимо отметить, что первая и третья секции камеры сгорания могут иметь одинаковую форму, а котелки – одинаковые по форме крышки и т.д. Дверца 8 складной печки может быть выполнена в первой секции камеры сгорания 1 (с торца). На фиг.4 показана четырехсекционная складная печка. Оси вращения 4 центральной секции камеры сгорания 2 расположены в смежных нижнем и верхнем углах.

Колосниковая решетка может быть выполнена путем перфорирования нижней части боковых граней второй и третьей секций камер сгорания или их нижних граней (на фиг. не показано).

Формула изобретения

1. Складная печка, содержащая прямоугольную камеру сгорания с дверцей и два котелка, отличающаяся тем, что она содержит съемную двухсекционную трубу и дефлектор, камера сгорания выполнена с возможностью вложения ее в сложенном виде вместе с трубой в меньший по размеру котелок при транспортировке и состоит не менее чем из трех прямоугольных секций, соединенных с возможностью разворота не менее чем двумя осями вращения, параллельными ребрам секции и установленными в противоположных или смежных углах секции, дефлектор расположен на оси с возможностью разворота.

2. Складная печка по п.1, отличающаяся тем, что оси вращения трехсекционной камеры сгорания расположены в противоположных углах центральной секции, боковые грани каждой секции камеры сгорания имеют форму квадрата, а на одной из осей вращения установлен дефлектор.

РИСУНКИ
