Патент на изобретение №2323140

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2323140 (13) C1
(51) МПК

B65B1/24 (2006.01)
B01F3/18 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 27.10.2010 – действует

(21), (22) Заявка: 2006137231/11, 20.10.2006

(24) Дата начала отсчета срока действия патента:

20.10.2006

(46) Опубликовано: 27.04.2008

(56) Список документов, цитированных в отчете о
поиске:
RU 2241530 C1, 10.12.2004. JP 55162335 A, 17.12.1980. RU 2147460 C1, 20.04.2000. GB 1345147 А, 30.01.1974. RU 2135052 С1, 27.08.1999.

Адрес для переписки:

150023, г.Ярославль, Московский пр., 88, ЯГТУ

(72) Автор(ы):

Лебедев Антон Евгеньевич (RU),
Зайцев Анатолий Иванович (RU),
Капранова Анна Борисовна (RU),
Бушмелев Андрей Викторович (RU),
Кузьмин Илья Олегович (RU)

(73) Патентообладатель(и):

Ярославский государственный технический университет (RU)

(54) АГРЕГАТ ДЛЯ СМЕШЕНИЯ И УПЛОТНЕНИЯ СЫПУЧИХ МАТЕРИАЛОВ

(57) Реферат:

Агрегат для смешения и уплотнения сыпучих материалов предназначен для применения в химической промышленности и других отраслях, где требуется получение высококачественных уплотненных смесей. Агрегат содержит ленточный транспортер с приводом, дозаторы, устройство выгрузки и смесительные устройства, имеющие эластичные элементы и снабженные приводом вращательного движения. Приводной барабан ленточного транспортера имеет на своей поверхности ячейки и оболочку из упругого материала. Дозаторы, устройство выгрузки и смесительные устройства размещены во внутреннем объеме ленточного транспортера. Смесительные устройства представляют собой диски, расположенные вдоль нижней ветви транспортной ленты и имеющие на торце эластичные элементы. Достигается упрощение конструкции и уменьшение габаритных размеров агрегата, а также высокое качество смешения сыпучих материалов. 2 ил.

Предлагаемое изобретение предназначено для применения в химической промышленности, агропромышленном комплексе, производстве строительных материалов и других отраслях промышленности.

Известно устройство для уплотнения сыпучих материалов, содержащее вращающиеся валки с ячейками на наружной поверхности и оболочки из эластичного материала, охватывающие валки снаружи, натяжные и отбойные ролики [а.с. СССР №1368021, МКИ В03J 2/22, 1988].

Наиболее близким к предлагаемому изобретению является агрегат для смешения и уплотнения сыпучих материалов, содержащий ленточный транспортер с приводом, последовательно размещенные дозаторы и смесительные устройства с эластичными элементами, снабженные приводом вращательного движения, барабан с радиальными эластичными элементами и приводом, неподвижную поверхность [патент РФ №2241530, БИ №34, 2004, МПК В01F 3/18].

К недостаткам данного агрегата следует отнести сложность конструкции и низкую эффективность смешения и уплотнения и большие габариты.

Задачей данного изобретения является создание агрегата для смешения и уплотнения сыпучих материалов, имеющего несложную конструкцию, высокое качество смешения и уплотнения и небольшие размеры.

Поставленная задача достигается тем, что в агрегате для смешения и уплотнения сыпучих материалов, содержащем ленточный транспортер с приводом, дозаторы, устройство выгрузки и смесительные устройства, имеющие эластичные элементы и снабженные приводом вращательного движения, приводной барабан ленточного транспортера имеет на своей поверхности ячейки и оболочку из упругого материала, причем дозаторы, устройство выгрузки и смесительные устройства размещены во внутреннем объеме ленточного транспортера, а смесительные устройства представляют собой диски, расположенные вдоль нижней ветви транспортной ленты и имеющие на торце эластичные элементы.

Благодаря тому, что эластичные элементы расположены на торцах смесительных устройств, происходит интенсивное взаимодействие эластичных элементов с перемешиваемыми компонентами, что приводит к образованию качественной смеси. Вследствие того, что дозаторы, устройство выгрузки и смесительные устройства размещены во внутреннем объеме ленточного транспортера, данный агрегат обладает небольшими габаритами. Благодаря тому, что барабан ленточного транспортера имеет на своей поверхности ячейки и оболочку из упругого материала, сыпучий материал уплотняется в ячейках приводного барабана, а в зоне выгрузки оболочка распрямляется и направляет уплотненную смесь в устройство выгрузки.

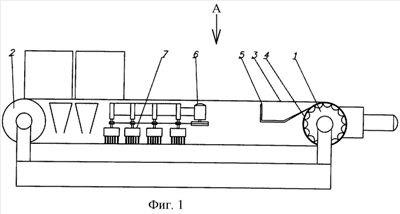

На фиг.1 изображено устройство для смешения и уплотнения сыпучих материалов.

На фиг.2 изображен вид А.

Агрегат для смешения и уплотнения сыпучих материалов содержит ленточный транспортер, состоящий из ленты 3, ведомого барабана 2, приводного барабана 1 с оболочкой 4 и привода 10, дозаторы 8 и 9, смесительные устройства 7, снабженные приводом вращательного движения 6, устройство выгрузки 5.

Агрегат для смешения и уплотнения сыпучих материалов работает следующим образом. Подлежащие переработке сыпучие материалы подаются дозаторами 8 и 9 на внутреннюю поверхность ленты. Материал движется тонким слоем вместе с лентой. При движении ленты под смесительными устройствами 7 находящийся на ней материал интенсивно перемешивается. Привод смесительных устройств осуществляется от привода 6. Материал, проходя в зазоре между приводным барабаном 1 и лентой 3, принимает форму ячеек и уплотняется. Готовый продукт выгружается через устройство выгрузки 5.

Формула изобретения

Агрегат для смешения и уплотнения сыпучих материалов, содержащий ленточный транспортер с приводом, дозаторы, устройство выгрузки и смесительные устройства, имеющие эластичные элементы и снабженные приводом вращательного движения, отличающийся тем, что приводной барабан ленточного транспортера имеет на своей поверхности ячейки и оболочку из упругого материала, причем дозаторы, устройство выгрузки и смесительные устройства размещены во внутреннем объеме ленточного транспортера, а смесительные устройства представляют собой диски, расположенные вдоль нижней ветви транспортной ленты и имеющие на торце эластичные элементы.
