(21), (22) Заявка: 2006133285/12, 18.09.2006
(24) Дата начала отсчета срока действия патента:
18.09.2006
(46) Опубликовано: 27.04.2008
(56) Список документов, цитированных в отчете о поиске:
RU 2041746 C1, 20.08.1995. SU 1790455 A3, 23.01.1993. GB 2217235 A, 25.10.1989. US 5018236 A, 28.05.1991. DE 3903519 A1, 09.08.1990. DE 4025384 A, 13.02.1992.
Адрес для переписки:
117624, Москва, ул. Изюмская, 47, корп.2, кв.10, С.Н. Таратухину
|
(72) Автор(ы):
Финаев Вадим Евгеньевич (RU)
(73) Патентообладатель(и):
Закрытое акционерное общество “Корпорация “Мастернэт” (RU)
|
(54) ОТДЕЛОЧНЫЙ ВАЛИК
(57) Реферат:
Изобретение относится к строительству, а именно к ручным приспособлениям для нанесения жидкостей или других текучих веществ на различные поверхности, используемым при отделочных работах, в частности к конструкциям валиков, предназначенных для покрасочных или обойных работ. Изобретение направлено на обеспечение расширения эксплуатационных возможностей при сохранении простоты конструкции и надежности соединения рукоятки с удлинителем за счет повышения удобства эксплуатации путем исключения попадания рабочего материала на рукоятку, а также экономии расходного рабочего материала путем его повторного использования. Отделочный валик содержит рукоятку с полостью для размещения с одного из ее концов удлинителя, жестко связанный с другим концом рукоятки одним концом бюгель и установленный на другом конце последнего ролик с покрытием для нанесения рабочего материала. В рукоятке с противоположного от полости для размещения удлинителя конца выполнена выемка, образующая полость для сбора рабочего материала с глубиной Н, выбранной из соотношения 0,03L
Изобретение относится к строительству, а именно к ручным приспособлениям для нанесения жидкостей или других текучих веществ на различные поверхности, используемым при отделочных работах, в частности к конструкциям валиков, предназначенных для покрасочных или обойных работ.
Наиболее близким по технической сущности к предлагаемому изобретению является выбранный в качестве прототипа отделочный валик, содержащий рукоятку с полостью для размещения с одного из ее концов удлинителя, жестко связанный с другим концом рукоятки одним концом бюгель и установленный на другом конце последнего ролик с покрытием для нанесения рабочего материала (см. ГОСТ 10831-87, чертеж 1, 1989 год, переиздание 1993 год).
Недостатком прототипа является неудобство в эксплуатации из-за попадания рабочего материала на рукоятку, а также неэкономичность его использования.
Технический результат, достигаемый предлагаемым изобретением, заключается в расширении эксплуатационных возможностей при сохранении простоты конструкции и надежности соединения рукоятки с удлинителем за счет повышения удобства эксплуатации путем исключения попадания рабочего материала на рукоятку, а также экономии расходного рабочего материала путем его повторного использования.
Поставленный технический результат достигается тем, что в отделочном валике, содержащем рукоятку с полостью для размещения с одного из ее концов удлинителя, жестко связанный с другим концом рукоятки одним концом бюгель и установленный на другом конце последнего ролик с покрытием для нанесения рабочего материала, в рукоятке с противоположного от полости для размещения удлинителя конца выполнена выемка, образующая полость для сбора рабочего материала с глубиной Н, выбранной из соотношения 0,03L<Н<0,35L, где L – длина рукоятки.
Выполнение глубины Н полости для сбора рабочего материала менее 0.03L не достигает поставленной технической задачи по сбору рабочего материала из-за недостаточной величины вышеуказанной полости, образуемой выемкой, выполнение же глубины Н полости для сбора рабочего материала более 0.35L приведет к неудобству эксплуатации из-за сложности очистки данной полости от оставшегося на стенках выемки рабочего материала, а также к ненадежности соединения рукоятки с удлинителем из-за значительного уменьшения полости для размещения последнего.

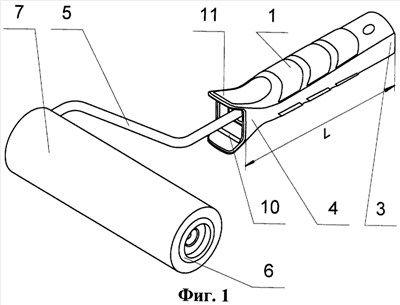

На фиг.1 изображен предлагаемый отделочный валик, в изометрии, на фиг.2 – рукоятка отделочного валика, продольный разрез.
Отделочный валик содержит рукоятку 1 с полостью 2 для размещения с одного 3 из ее концов (3, 4) удлинителя (не показан), жестко связанный с другим концом 4 рукоятки 1 одним концом бюгель 5 и установленный на другом конце последнего ролик 6 с покрытием 7 для нанесения рабочего материала. В рукоятке 1 с противоположного от полости 2 для размещения удлинителя конца 4 выполнена выемка 8, образующая полость 9 для сбора рабочего материала с глубиной Н, выбранной из соотношения 0,03L<Н<0,35L, где L – длина рукоятки 1. На части горловины 10 полости 9 могут быть выполнены выступы 11, служащие одновременно для опоры пальца отделочника и подвеса отделочного валика на ребро емкости с рабочим материалом для стекания последнего.
Отделочный валик работает следующим образом.
При работе отделочным валиком рабочий материал, например краска, наносится на обрабатываемую поверхность. Попадающая на бюгель 5 краска стекает по нему в полость 9, исключая ее попадание на рукоятку 1, тем самым повышая удобство при эксплуатации отделочного валика. После заполнения полости 9 краской она сливается в емкость с рабочим материалом, что позволяет сэкономить расходный материал.
Формула изобретения
Отделочный валик, содержащий рукоятку с полостью для размещения с одного из ее концов удлинителя, жестко связанный с другим концом рукоятки одним концом бюгель и установленный на другом конце последнего ролик с покрытием для нанесения рабочего материала, отличающийся тем, что в рукоятке с противоположного от полости для размещения удлинителя конца выполнена выемка, образующая полость для сбора рабочего материала глубиной Н, выбранной из соотношения 0,03L
РИСУНКИ
|
|
